管道连接用直角铰接金属接头结构

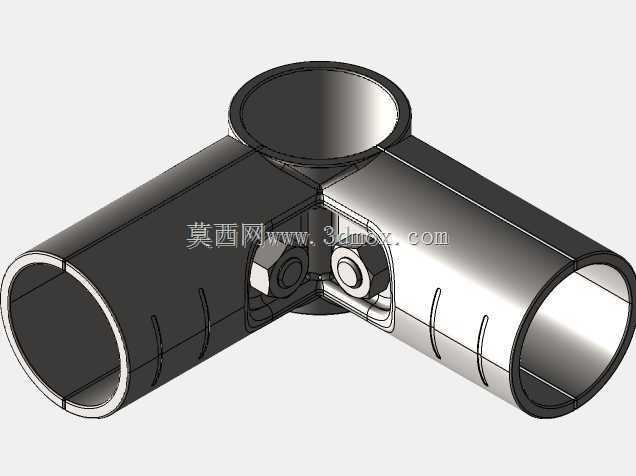

　　在流体输送管路布设、传感设备配套安装的现场工况里，这类直角铰接结构的金属接头是管路支撑系统里的核心衔接构件，主要承担两段垂直排布管路的连接、角度微调与载荷传递作用，常见于工业气动回路、低压流体输送管线、传感检测单元的配套安装支架体系中，适配多类需要调整管路走向的布设场景。从结构功能来看，该接头主体采用两个正交布置的空心套筒结构，其中水平段套筒用于承接直线路径的管路，套筒内壁预留的环形槽位可适配管路外壁的定位凸点，安装时可实现管路的轴向限位，避免管路受流体冲击或外部振动出现轴向窜动；套筒侧壁开设的三道轴向开槽，可在管路插入时提供一定的弹性形变余量，降低装配时的插入阻力，同时能适配一定公差范围内的管路外径，提升装配容错率。

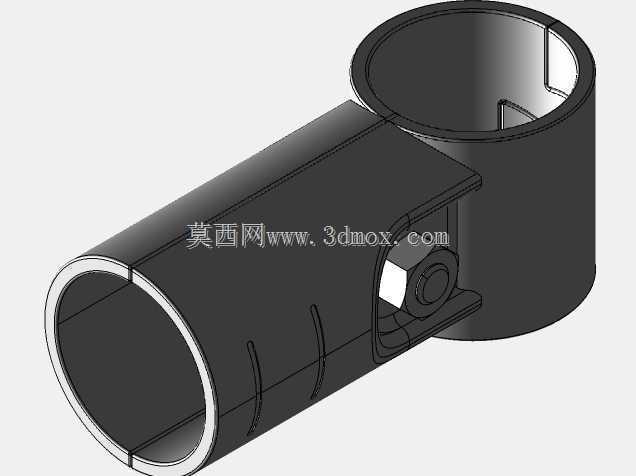

　　垂直段套筒与水平段通过一体化的铰接支座连接，铰接位置内置的销轴结构可实现垂直段套筒相对于水平段的小角度摆动，在管路布设存在安装误差、或是设备运行中产生振动位移时，可通过铰接结构的小幅转动抵消装配应力与振动载荷，避免管路连接处出现应力集中导致的开裂、泄漏问题。从设计思路层面，该接头在建模阶段优先考虑了装配兼容性与结构强度的平衡，两个套筒的内径尺寸匹配常规通用管路的外径规格，套筒壁厚经过载荷校核，可承受常规低压流体管路的径向压力与管路自重带来的弯曲载荷；铰接位置的支座采用加厚结构设计，销轴孔与销轴的配合间隙控制在合理范围，既保证转动灵活性，又避免间隙过大导致的管路晃动。外形尺寸上，水平段套筒的长度满足管路插入深度的要求，

　　保证管路插入后有足够的接触面积实现稳定支撑，垂直段套筒的高度适配配套连接件的安装尺寸，整体结构的外轮廓无尖锐棱角，避免安装过程中划伤操作人员或管路外壁。安装边界方面，该接头不需要额外的焊接工序，仅需将对应管路插入两端套筒即可完成初步装配，铰接结构的转动角度范围覆盖现场管路布设常见的角度偏差区间，可适配不同安装面的管路走向调整需求；套筒端部的开口做了倒角处理，引导管路顺利插入，降低装配时的对中难度。在实际应用中，这类接头可替代传统的焊接式直角接头，减少现场焊接工序带来的安装成本与环境污染，同时铰接结构的存在可吸收管路运行过程中的热胀冷缩变形量，降低管路系统的内应力，提升整个管路支撑系统的运行稳定性。结构建模过程中，

　　对铰接位置的配合间隙、套筒开槽的形变余量都做了参数化处理，可根据不同的管路外径、载荷需求快速调整尺寸参数，适配不同规格的管路安装需求；套筒内壁的粗糙度要求也在结构设计中做了明确，保证管路插入后既不会出现过松导致的脱落，也不会因为过紧导致装配困难。
