等节距圆柱压缩螺旋弹簧结构设计

　　在各类机械结构的弹性缓冲、复位储能场景里，圆柱压缩螺旋弹簧是应用覆盖度极高的基础零件，小到消费电子的按键复位结构，大到重型工程机械的减震悬挂模组，都能见到这类零件的身影。做这类弹簧的结构设计时，首先要锚定实际工况的载荷边界，不能仅凭经验选线径和圈数——很多新手建模时容易忽略有效圈数与支撑圈的区分，直接把总圈数全部做成参与变形的有效段，实际装配后要么刚度达不到设计要求，要么压并时应力超过材料屈服极限，出现永久塑性变形。

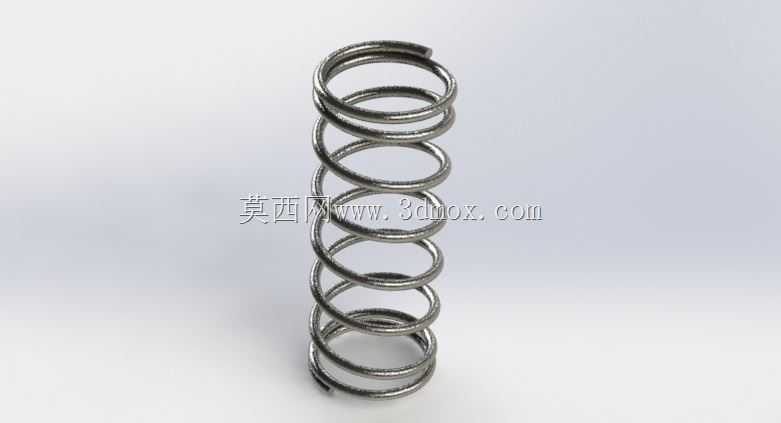

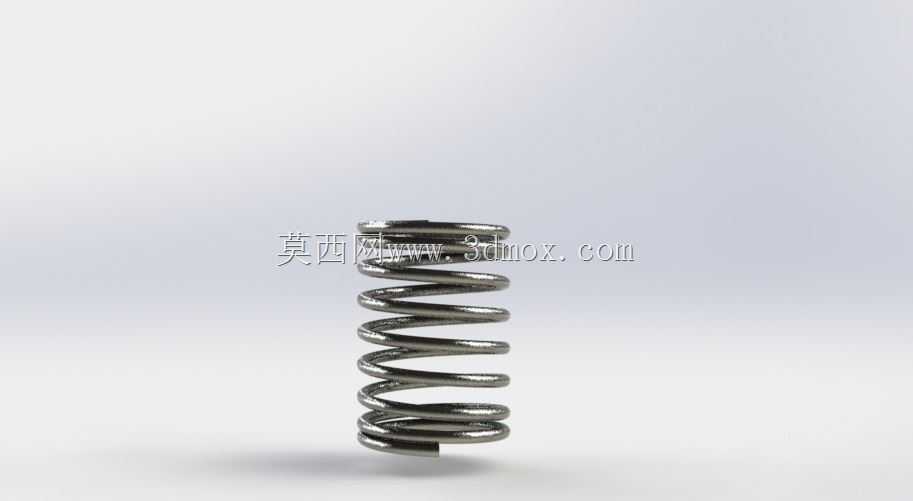

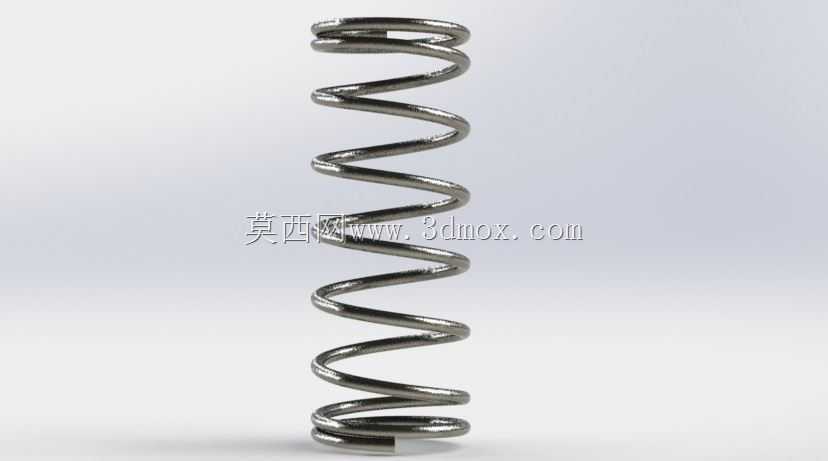

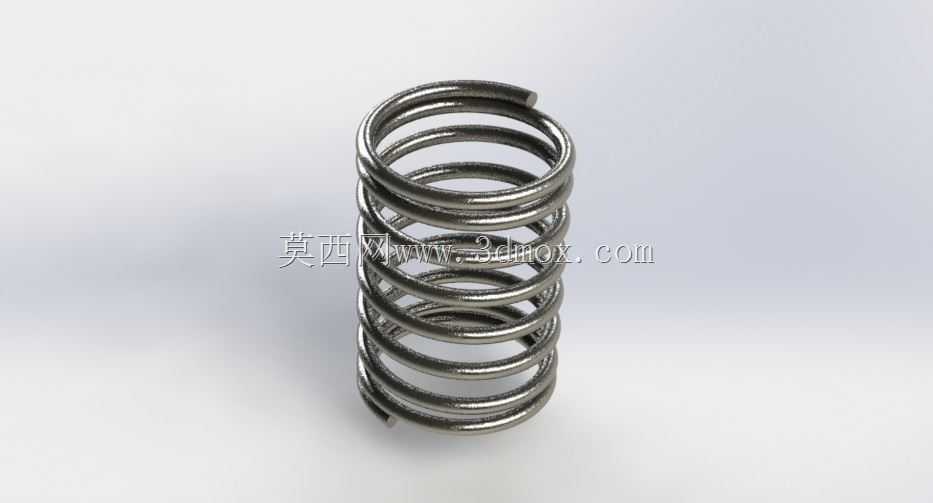

　　这款等节距压缩弹簧采用圆形截面金属丝卷制而成，两端做了并紧磨平的支撑端处理，这部分结构不参与工作变形，主要作用是保证弹簧受压时的端面垂直度，避免受力时出现侧向偏移、卡滞的问题。建模时要注意，支撑圈的并紧段需要和相邻有效圈的节距做平滑过渡，不能出现生硬的节距突变，否则实际卷制时会在过渡位置产生额外的内应力，缩短零件的疲劳寿命。弹簧的中径尺寸需要匹配安装位置的导向结构，若采用内导向，弹簧内径要比导向轴直径大出0.5到1毫米的间隙，避免工作过程中弹簧与导向轴发生摩擦剐蹭；若采用外导向，弹簧外径要比导向套内径留出同等数值的间隙，防止伸缩运动时出现卡阻。

　　从功能特性来看，这类等节距圆柱弹簧的刚度呈线性特征，也就是载荷与变形量的比值恒定，适合对载荷-变形曲线线性度有要求的工况，比如阀门的启闭复位、自动化夹具的压紧缓冲、传感器的测力弹性元件等场景。设计时需要核算压并载荷，也就是弹簧被压缩到各圈完全接触时的最大载荷，这个数值必须大于工况下的最大工作载荷，通常要留出10%到15%的余量，避免弹簧长期在接近压并的状态下工作，导致应力松弛、弹力衰减。同时还要校核弹簧的旋绕比，也就是弹簧中径与丝径的比值，这个参数一般控制在4到10的区间内，旋绕比过小会导致卷制时材料弯曲应力过大，加工难度高；旋绕比过大则弹簧刚度偏小，工作时容易出现失稳侧弯的问题。

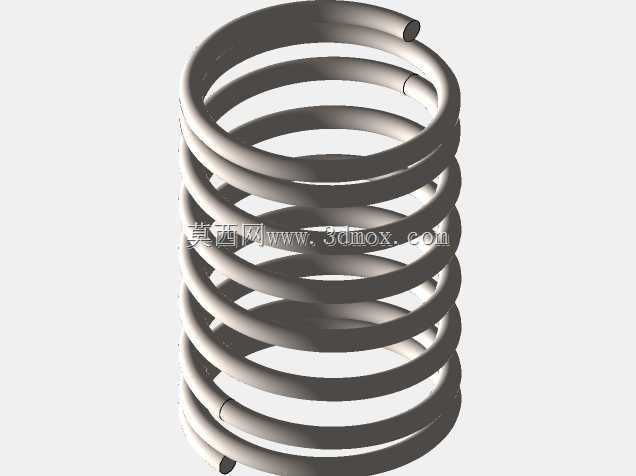

　　实际建模过程中，螺旋扫描的轨迹线要严格按照节距参数绘制，两端支撑圈的节距逐步递减到与丝径相等，端面磨平的角度要保证支撑面与弹簧轴线垂直，磨平部分的长度通常不小于一圈周长的四分之三，端头厚度不小于丝径的八分之一，这样才能保证装配时端面与安装基座贴合平稳，不会出现偏载。弹簧的自由长度需要结合安装空间的预压量确定，装配时的预压量通常设置为全变形量的10%到20%，既可以保证弹簧安装后不会出现松动窜动，也能避免预压量过大导致有效工作行程不足。

　　在不同的应用场景下，弹簧的材料选择会有差异，普通工况下采用碳素弹簧钢即可满足强度要求，腐蚀环境下需要选用不锈钢丝，有高温要求的场景则要采用合金弹簧钢，但不管选用哪种材料，建模时的结构参数逻辑是一致的，都要围绕刚度、强度、安装边界三个核心维度做校核。很多结构设计人员在选型时习惯直接查标准件手册选现成规格，但遇到非标准安装空间、特殊载荷要求的场景，就需要自行设计弹簧参数，这时候准确的三维模型就显得尤为重要——通过三维建模可以直观检查弹簧在最大压缩状态下的尺寸是否与周边结构发生干涉，模拟不同压缩量下的形态变化，提前发现结构设计里的匹配问题，避免后续加工装配时出现返工。

　　另外要注意的是，弹簧的两端支撑结构如果没有做磨平处理，装配时端面的尖角容易刮伤安装面，也会导致受力点偏移，所以这款模型里的两端磨平结构是符合常规工业使用要求的，在做装配设计时，安装基座对应弹簧的位置最好设置浅沉台或者导向结构，进一步限制弹簧的径向位移，尤其是在高频往复运动的工况下，径向限位可以大幅降低弹簧的侧弯疲劳风险，提升整个机构的运行稳定性。
