波音777-200宽体民用客机外观结构

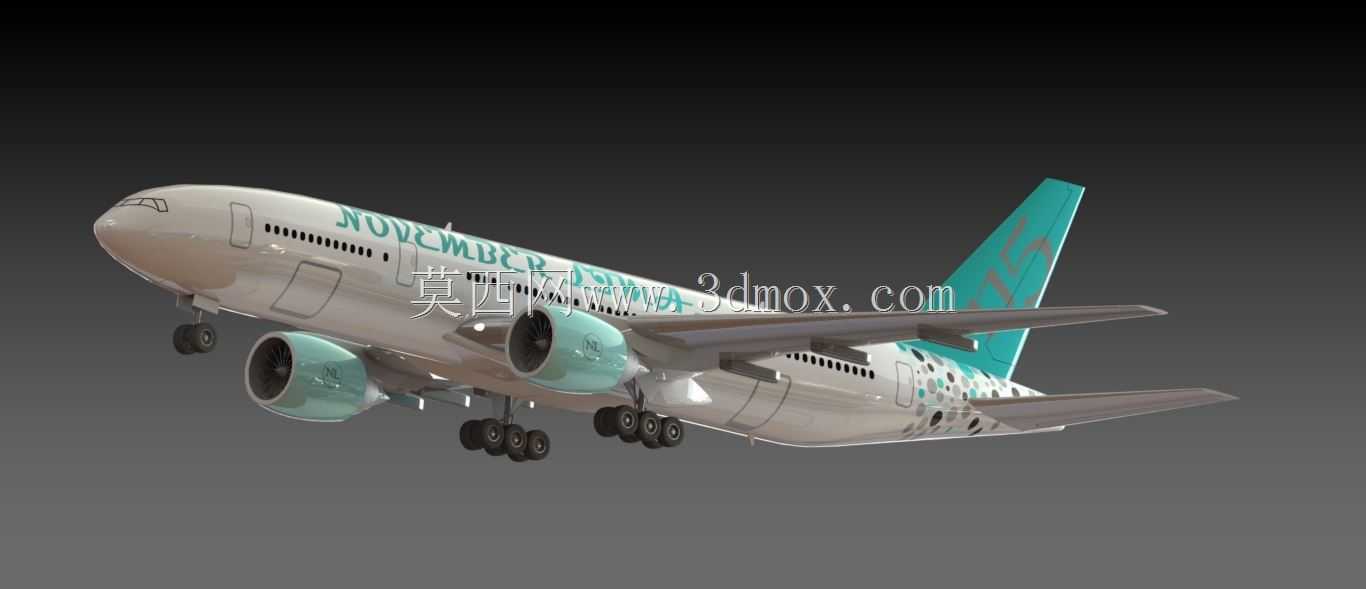

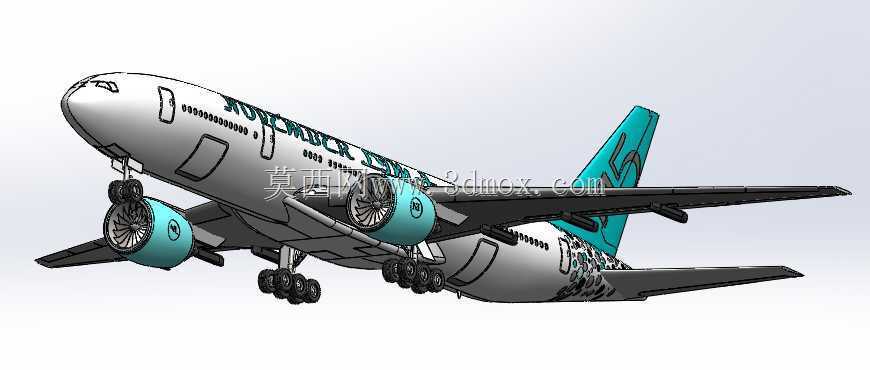

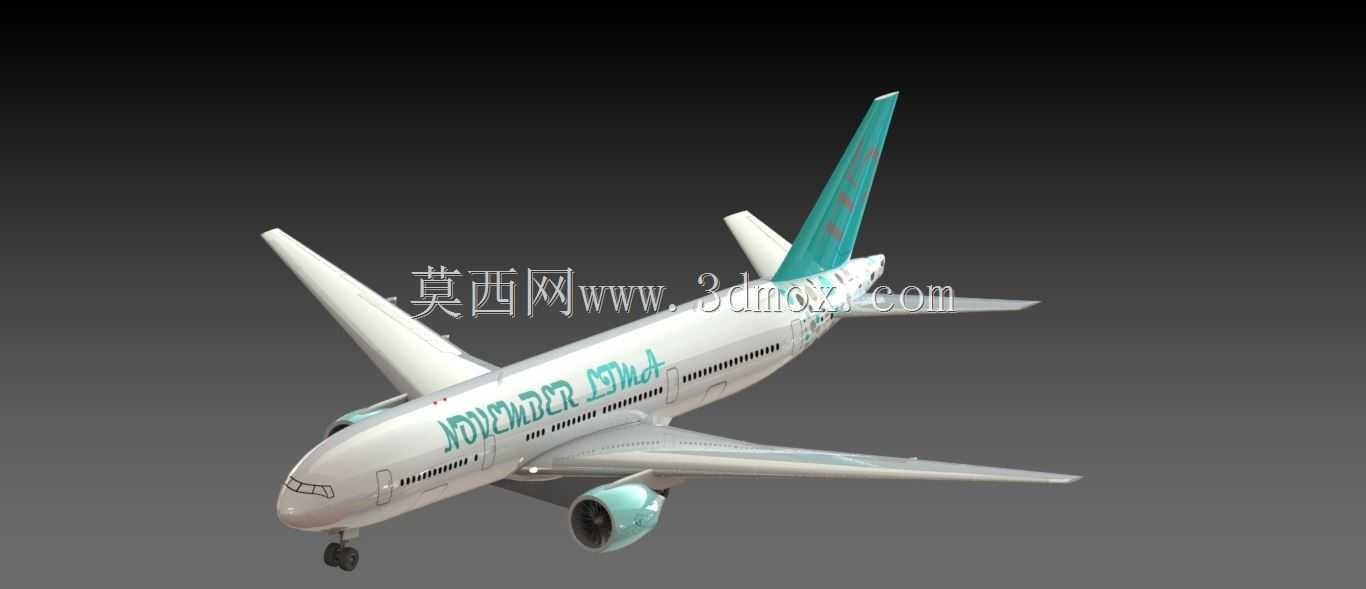

　　本次呈现的波音777-200机型三维结构，完整还原了该款双发宽体客机的整机外形与核心外部结构细节，覆盖民用航空领域多个实际应用场景。在民航运营场景中，该机型作为中远程干线客运主力，可执飞跨洋国际航线与国内高密度干线航班，承担大容量旅客运输任务，机身结构设计充分考虑长航时飞行的气动效率与结构冗余，双发吊舱布局兼顾推力输出与维护可达性，起落架采用多轮小车式结构，能够在不同等级民用机场跑道起降，分散机身接地载荷，适配满载状态下的起降冲击需求。在航空教学场景中，该结构可作为民航机型认知、气动布局讲解、地面服务模拟的载体，帮助机务、空乘、飞行相关专业人员直观熟悉机型外部轮廓，明确舱门位置、勤务点布局、应急出口标识等关键点位，为地面保障作业、

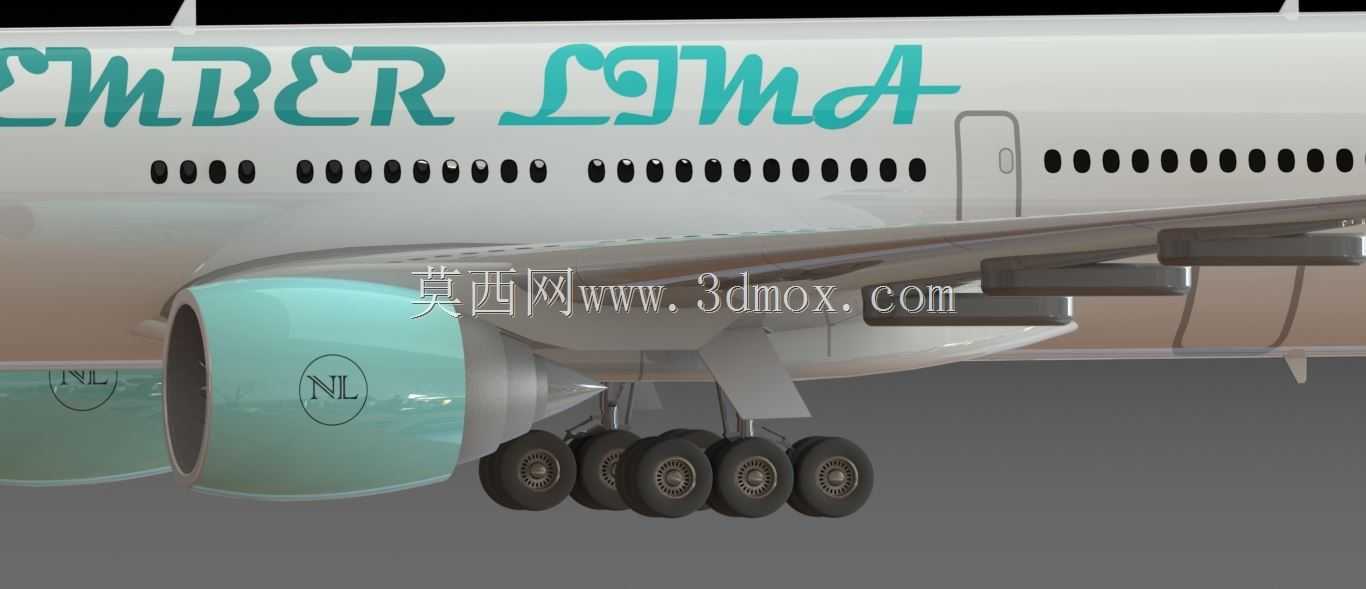

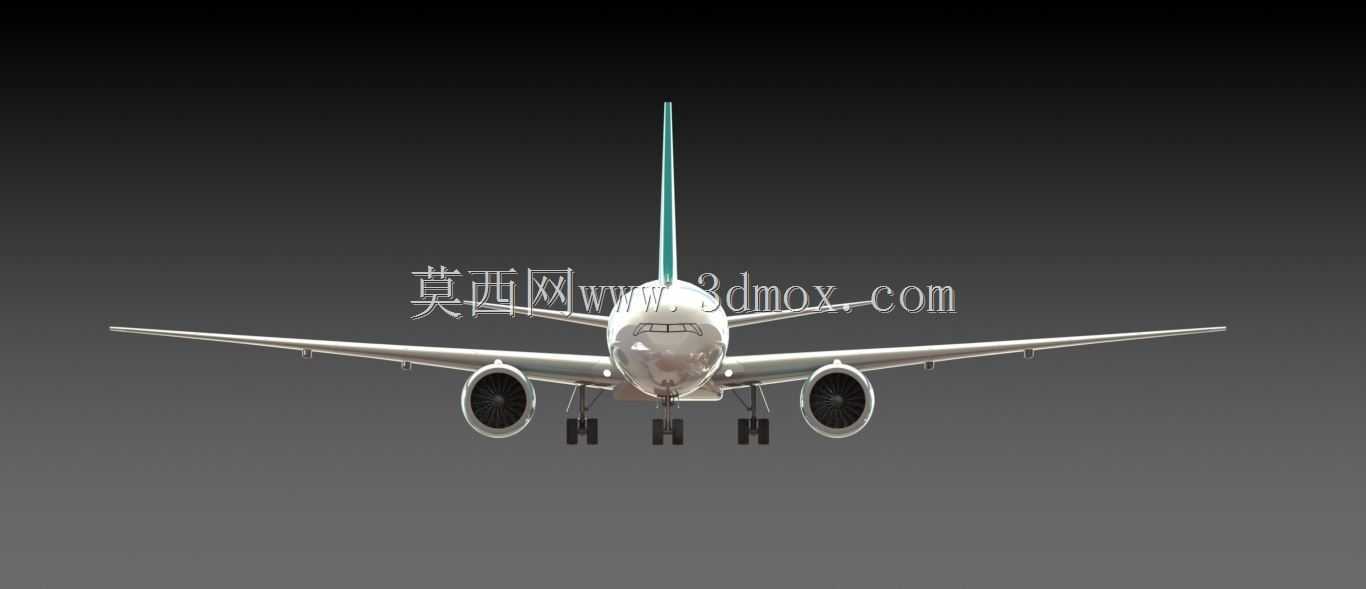

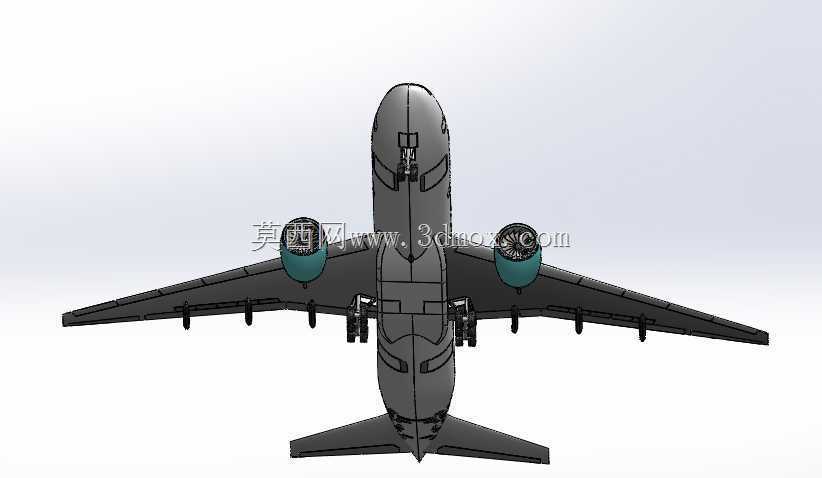

　　应急处置演练提供可视化参照。在航空文创与3D打印应用场景中，完整的曲面结构可直接支撑等比例缩放模型制作，还原机身涂装、翼面弧度、发动机整流罩等细节特征，满足航模制作、展厅展陈、科普教具的制作需求。从设计思路来看，整机建模优先保证气动外形的连续性，机身采用宽体截面设计，客舱横向可布置多排座椅，机身长细比兼顾巡航升阻比与客舱容积需求；机翼采用后掠翼布局，翼下吊装大涵道比涡轮风扇发动机，发动机短舱与机翼的连接结构做了整流处理，降低飞行过程中的干扰阻力；尾翼采用常规布局，垂直尾翼与水平尾翼的舵面轮廓清晰还原，保证飞行姿态控制的结构逻辑准确；前起落架与主起落架的支柱、轮组、收放连接点位均做了结构还原，能够直观呈现地面支撑状态下的受力传递路径。

　　从外形尺寸与安装边界来看，该机型整机长度、翼展、垂尾高度均严格参照实机比例还原，建模过程中对机身曲面的拼接公差做了控制，避免曲面出现褶皱、破面问题，机翼与机身的融合段过渡平滑，发动机短舱与机翼挂架的连接位置匹配实机安装点位，起落架放下状态下的整机地面高度、主轮距、前主轮距均符合实机参数，可直接用于机场地面运行模拟场景的布局校核，比如廊桥对接位置匹配、滑行道转弯半径校核、停机位划线参考等场景都能直接调用该模型做空间干涉检查。建模过程中对机身外部的细节特征也做了对应还原，包括客舱舷窗的排布规律、机身勤务口盖的轮廓、翼面的航行灯安装位置、机身天线的凸起结构，这些细节能够支撑更高精度的场景渲染需求，也能为机务维修模拟训练提供外部点位参照。

　　不同于简化的示意模型，该结构对机身各段的截面变化做了精准控制，机头雷达罩的圆弧过渡、机尾的收缩角度都贴合实机气动外形，避免出现比例失真问题，机翼的上反角、后掠角、翼尖小翼的弧度都做了准确还原，能够直观体现该机型的气动设计特征，为相关的气动原理演示、机型对比分析提供准确的结构参照。
