钻石DA42双发通用航空飞机三维结构

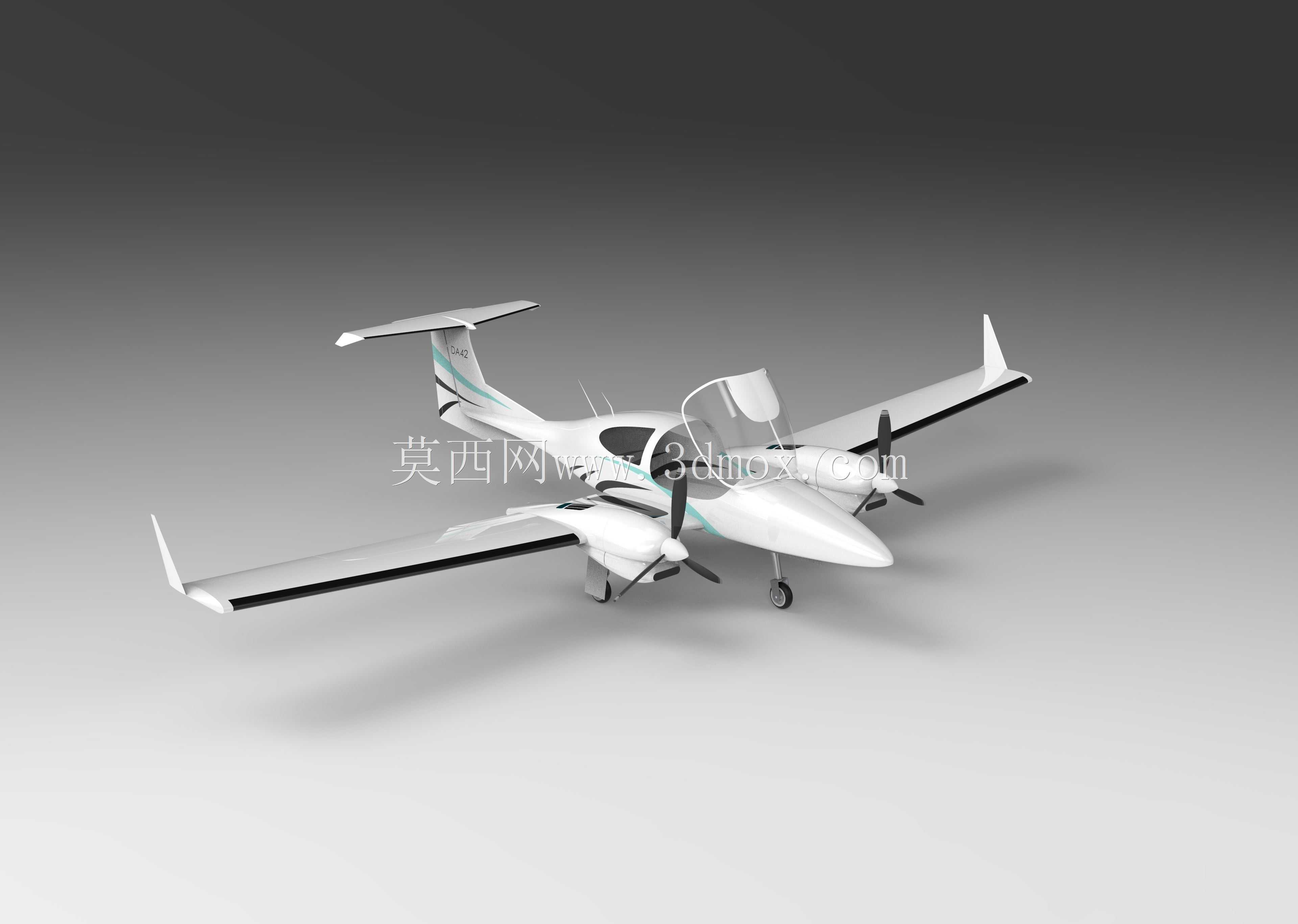

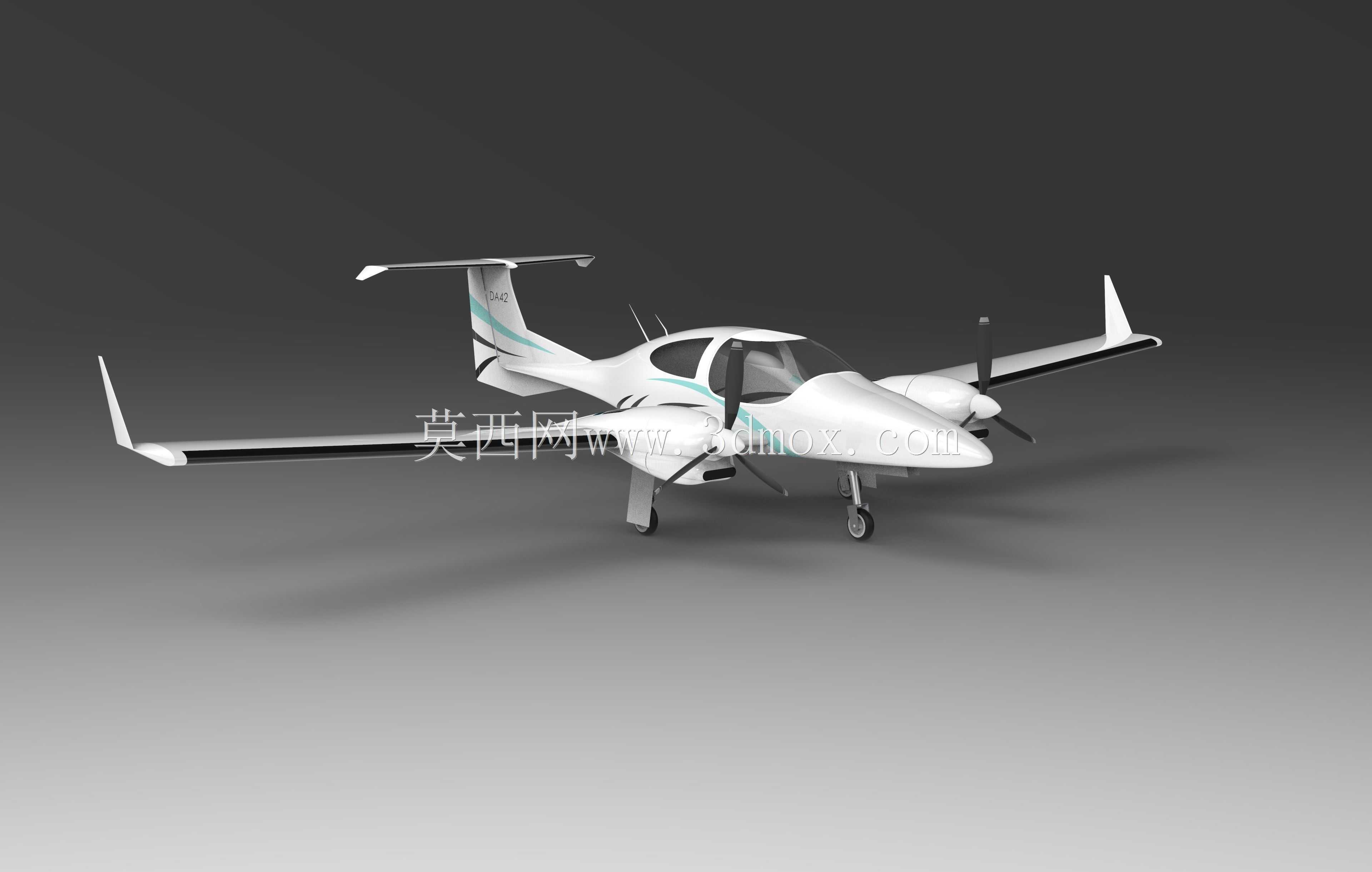

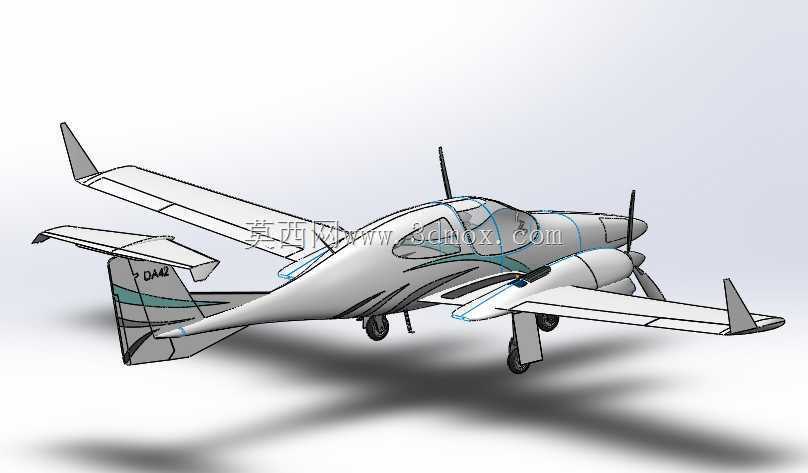

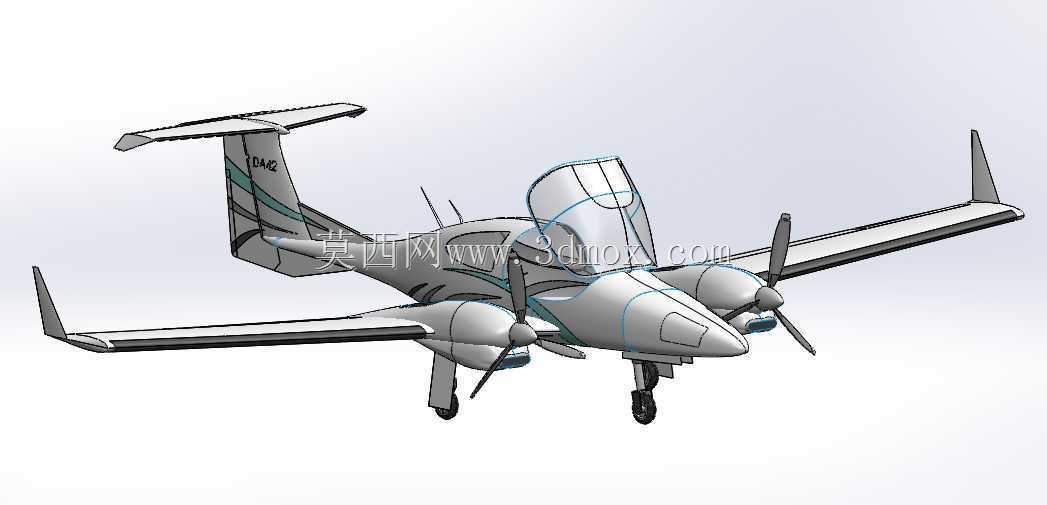

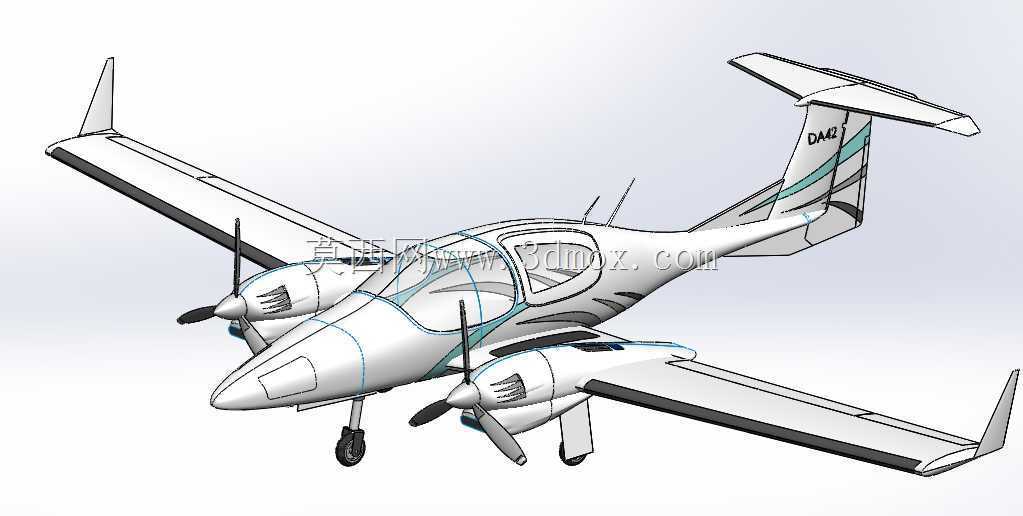

　　这款双发固定翼轻型通航飞机的三维结构设计，首先围绕通用航空领域的实际作业场景展开，覆盖飞行培训、短途通勤、低空巡查、航测航拍等多个落地场景，在结构建模阶段就充分考虑不同作业场景下的载荷边界与改装适配性。整机采用上单翼、T型尾翼的常规布局，双发活塞动力单元分别布置于两侧机翼中段，这种布局既能够避免单发失效时的过大偏航力矩，也能让机身侧面预留充足的观察窗口与设备安装空间，适配航测、巡查类任务的外挂设备挂载需求。

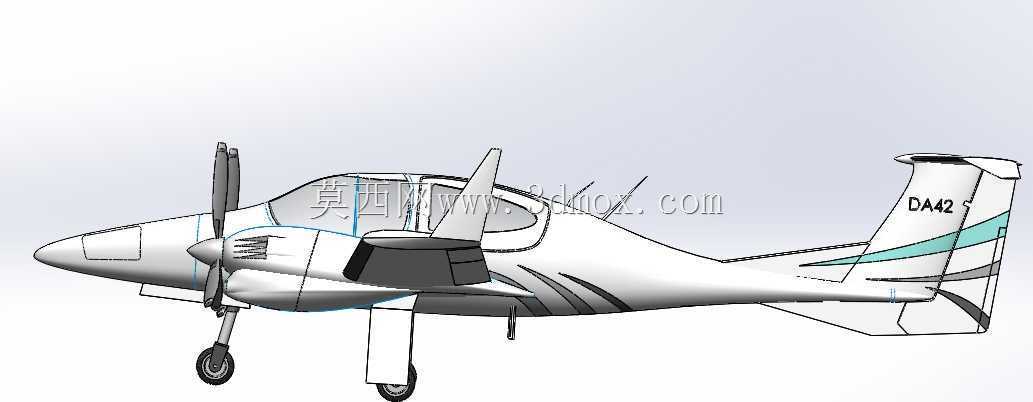

　　从外形尺寸与安装边界来看，建模过程中严格匹配实机的轮廓参数，机身长度、翼展、尾翼高度的比例完全符合真机的气动布局要求，起落架采用前三点式可收放结构，前起落架布置于机头下方座舱前部，主起落架集成于发动机舱下部结构，收放行程与舱门的配合间隙在模型中做了精准的干涉校验，避免收放过程中出现结构剐蹭。两侧机翼设置有整体式油箱舱段，机翼后缘预留副翼、襟翼的转动铰接位，舵面的偏转角度范围在模型中做了运动限位约束，能够直观展示不同飞行状态下的舵面位置关系。

　　座舱部分采用四座串并联布局，风挡与侧窗的曲面造型完全贴合真机的视野设计要求，机头部位预留航电设备的安装舱位，能够适配不同型号的通航航电设备改装，机身尾部的T型尾翼结构中，水平尾翼布置于垂直尾翼顶端，能够避开机翼尾流的干扰区域，提升低速飞行状态下的舵面操纵效率，垂直尾翼上集成有通信导航天线的安装位，模型中对天线的外形与安装基座做了细节还原。

　　动力单元的建模中，活塞发动机与螺旋桨的匹配关系做了精准还原，螺旋桨采用三叶可变距结构，桨叶的翼型曲面符合低速飞行的气动效率要求，发动机舱的散热进气口、排气口位置与实机保持一致，能够直观展示动力单元的散热气流路径。机身蒙皮采用半硬壳式结构，长桁与隔框的布置位置在模型中做了简化示意，既能够展示机身的受力传递路径，也不会因为过多内部细节干扰整体外形的展示效果。

　　在设计思路上，这款模型优先保障外形曲面的光顺性，所有机身曲面均采用G2连续过渡，避免曲面出现褶皱、棱角突变的问题，能够直接用于渲染展示、动画制作等场景，同时关键结构的铰接位、安装位都保留了准确的装配基准，方便后续使用者在此基础上拓展内部结构细节、添加任务载荷模型。针对飞行培训场景的使用需求，模型中各操纵面的运动关系做了层级约束，副翼、升降舵、方向舵的偏转联动逻辑符合真机的操纵规律，能够直接用于飞行动画的制作，辅助飞行学员理解舵面操纵与飞行姿态的对应关系。

　　针对短途通勤场景的适配，机身下部预留了行李舱的结构轮廓，舱门的开合位置与铰链安装位都做了明确标识，方便后续改装行李舱门、货运固定装置等结构。针对低空巡查、航测场景，机腹位置预留了通用设备挂载点，能够适配光电吊舱、航测相机等外挂设备的安装，挂载点的位置避开了起落架收放路径与舵面运动范围，不会对飞行安全造成影响。

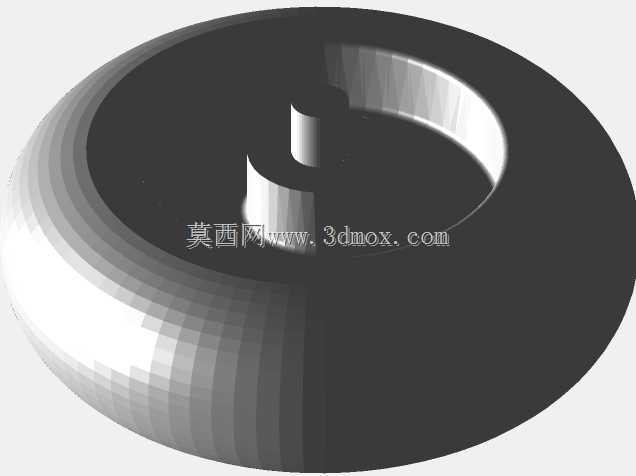

　　模型中对轮胎与螺旋桨的细节做了重点还原，轮胎的胎纹、轮毂的安装螺栓位置都有清晰体现，螺旋桨的桨叶角度、桨毂整流罩的曲面完全匹配实机状态，能够满足近距离渲染展示的精度要求。整机的重心位置在建模阶段就做了初步配平校验，双发对称布置、机翼油箱位于重心附近的设计，能够减少燃油消耗对整机重心的影响，提升飞行过程中的稳定性。
