旋转螺杆空气压缩机核心转子结构

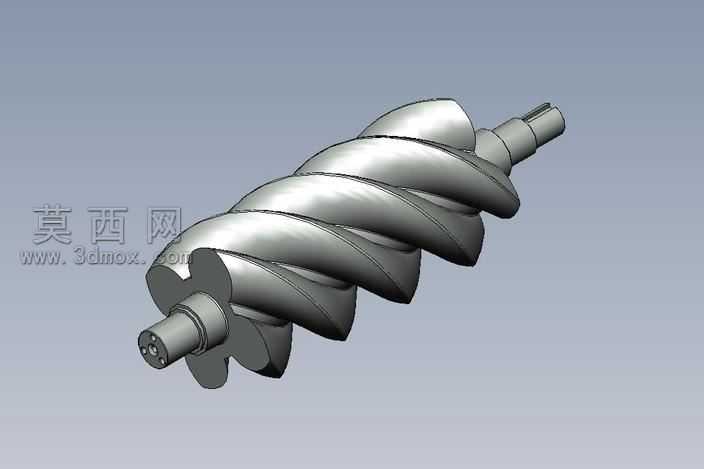

本作品为旋转螺杆空气压缩机的核心螺杆转子三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循螺杆型线的啮合原理，先通过数学推导构建阴阳转子的共轭型线，再通过螺旋扫掠、布尔运算、特征切除等操作完成整体结构搭建，确保转子啮合间隙符合实际加工与运行的公差要求。模型完整还原了螺杆转子的螺旋齿形结构、两端支撑轴段、定位花键以及端部密封配合结构，所有特征均保留完整参数，可根据不同排量、压力比的设计需求直接修改螺旋升角、齿顶圆直径、转子长度等核心参数，适配不同规格的螺杆空压机设计需求。渲染阶段采用金属合金钢材质，添加了真实的金属磨砂质感与表面机加工纹理，通过环境光遮蔽、高光反射调整还原金属零件的真实视觉效果，同时对齿面啮合区域做了细节强化，清晰展示螺杆转子的啮合配合关系。结构设计上充分考虑实际加工工艺性，轴段的退刀槽、圆角过渡、端面安装孔等细节均按照实际机械加工规范设计，避免出现无法加工的尖锐特征与不合理结构，两端的支撑轴径尺寸、定位结构均匹配常规螺杆空压机的轴承选型与装配要求，可直接用于虚拟装配验证、运动仿真分析，也可作为工程图纸绘制、有限元受力分析的基础模型。设计思路围绕螺杆空压机的核心工作原理展开，重点还原螺杆转子的型线精度，因为螺杆型线直接决定压缩机的容积效率、排气压力与运行噪音，建模过程中反复校验型线的啮合连续性，确保转子转动过程中齿面无干涉、密封腔容积变化符合压缩过程的热力学规律，模型整体结构完整，细节还原度高，可用于空压机产品研发阶段的方案验证、教学演示中的结构原理展示，也可作为同类产品设计的参考模板，帮助设计人员快速完成核心部件的结构搭建，缩短产品研发周期。
