单缸往复式空气压缩机组装结构设计

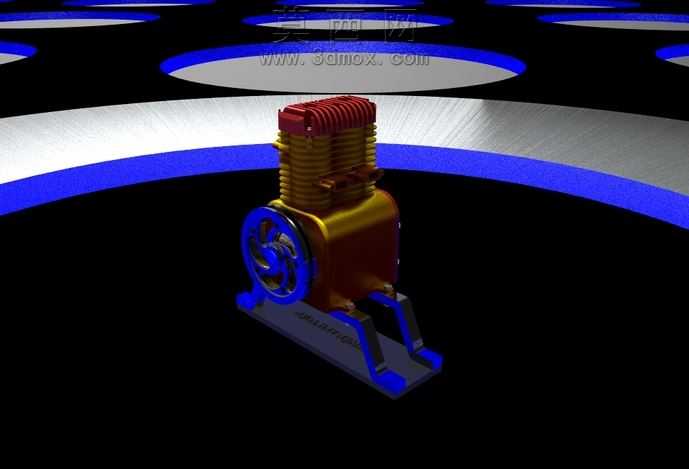

本作品为单缸往复式空气压缩机的三维建模设计，建模阶段以真实小型空压机的结构比例为基准，先完成核心部件的参数化草绘：首先搭建带散热鳍片的缸体主体，逐片绘制等距排布的环形散热鳍片结构，保证鳍片厚度、间距符合小型风冷空压机的散热设计逻辑，缸体顶部的阀组安装座、侧面的进气接口位置都按照实际装配关系预留对应安装位。其次完成曲柄传动结构的建模，包含带辐条造型的蓝色传动飞轮、连接飞轮与活塞的曲柄连杆组件，建模时严格匹配曲柄回转半径与活塞行程的对应关系，保证运动仿真时无结构干涉。之后设计分体式支撑机架，机架采用双支脚落地结构，支脚末端做加宽防滑处理，机架与缸体的连接位置设置加强筋结构，提升整体结构的稳定性，同时在机架表面预留铭牌安装的平整区域。材质与渲染阶段，针对不同部件匹配对应材质属性：缸体散热鳍片与顶部缸盖赋予磨砂红棕金属材质，模拟铸铁缸体的氧化质感；传动飞轮、支脚装饰边赋予亮面蓝色烤漆材质，突出部件的视觉区分度；机架主体赋予哑光深棕金属材质，还原铸铁机架的厚重质感；背景采用带蓝色环形光带的金属反光台面，通过三点布光突出缸体散热鳍片的层次结构、传动轮的辐条细节，同时添加柔和的环境反射，让金属部件的质感更真实。设计思路上，优先保证核心运动结构的装配合理性，所有部件的连接位置都设置对应的定位凸台、安装孔位，还原真实空压机的装配逻辑，既兼顾了外观造型的辨识度，也完整呈现了单缸空压机从动力输入、曲柄传动、活塞往复压缩到整机支撑的全部结构组成，可作为空压机结构教学、小型动力部件设计参考的三维素材。
