钢坯装卸提升倾卸输送设备结构

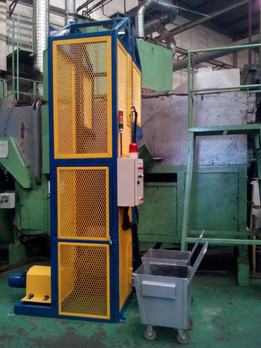

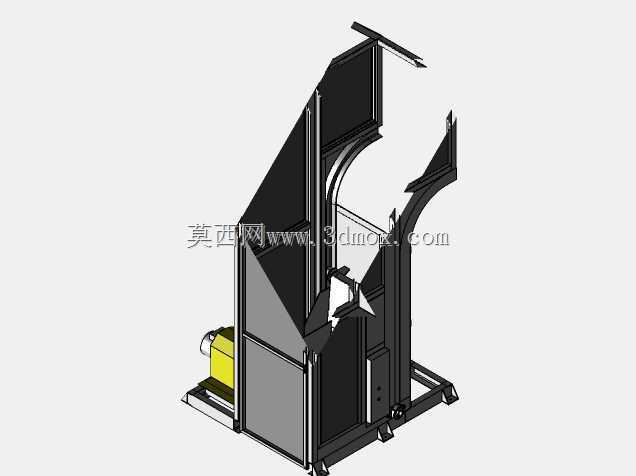

　　在冶金轧钢车间的连铸坯转运工序里，这类钢坯装卸设备承担着从地面输送辊道到高位进料平台的物料转运衔接任务，适配400公斤级单组钢坯小车的转运需求，解决了车间不同高度工位间钢坯物料的垂直提升与自动卸料衔接问题，避免人工辅助卸料带来的安全隐患，同时压缩工位间的转运等待时长，匹配连铸工序到轧制工序的连续生产节拍。设备采用双立柱支撑结构，两根立柱作为核心承载构件，底部通过螺栓组与车间混凝土地板刚性固定，安装时需保证两根立柱的平行度公差控制在合理范围内，避免链条运行过程中出现偏磨卡滞问题，立柱采用低碳钢型材拼焊成型，整体刚性足以承载满载小车的动静态载荷，即使在频繁启停的提升工况下也不会出现明显的结构形变。

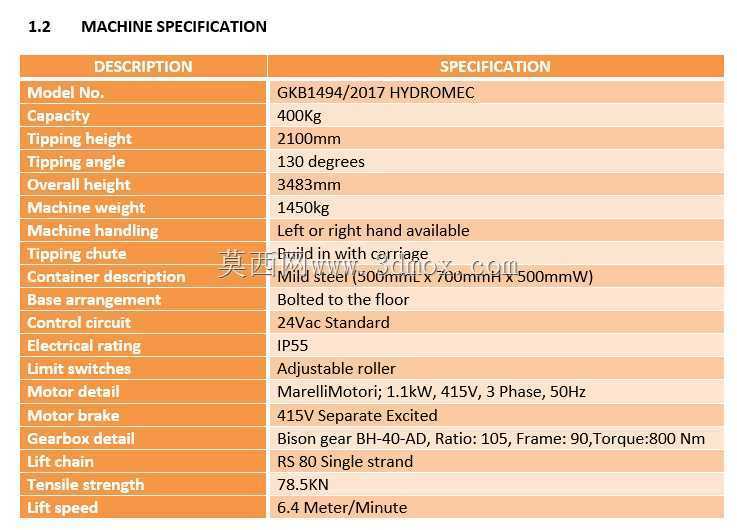

　　提升动力通过链条传动组件传递，驱动单元集成在其中一根立柱的底部位置，由电机搭配齿轮箱输出扭矩，带动链条完成升降动作，另一根立柱上设置跨接轴结构，保证两侧提升链条的运行同步性，避免小车在提升过程中出现倾斜侧翻风险。链条选型适配重载输送场景，破断载荷留有足够安全余量，长期运行下的伸长量控制在行业允许范围内，降低日常维护的张紧调整频次。设备设置两个卸料高度工位，分别对应2100毫米与1800毫米的卸料位置，适配车间内不同高度的进料设备接口，当载有钢坯的小车被提升至对应卸料高度时，配套的倾卸机构会带动小车完成倾翻动作，将钢坯平稳卸至目标工位，倾翻角度经过反复校核，既能保证钢坯完全滑出无残留，也不会因倾翻角度过大导致钢坯滚落冲击下游设备。

　　整机所有结构件均采用低碳钢材质加工，连接位置全部采用MIG焊接工艺完成，焊后对焊缝进行去应力处理，避免焊接残余应力导致长期使用后结构变形，焊缝高度按照承载要求设计，关键受力位置的焊缝做探伤检测，杜绝虚焊、夹渣等焊接缺陷。设备的安装边界需要结合车间现场布局预留，除了双立柱的底部安装占地外，还要预留小车进出的水平运行空间，以及提升全行程内的垂直安全空间，周边不能布置其他干涉设备，同时要预留驱动单元的维护操作空间，方便后期对电机、齿轮箱、链条等部件进行检修保养。

　　从结构设计逻辑来看，这类设备没有采用复杂的非标定制构件，大部分型材、标准件都可以在市场上直接采购，降低了加工制造成本与后期备件更换难度，传动结构的布置尽量紧凑，减少不必要的冗余结构，在保证承载能力与运行稳定性的前提下控制整机自重。倾卸动作的触发采用机械联动结构，不需要额外增加独立的驱动单元，当提升小车运行到对应高度工位时，联动机构自动触发倾翻锁止与释放动作，既简化了电气控制逻辑，也降低了电气故障导致的卸料失效概率。在实际工况适配中，设备的提升速度经过匹配设计，既不会因速度过快导致钢坯在小车内窜动移位，也不会因速度过慢影响整个生产线的转运效率，启停过程设置平滑加减速曲线，减少冲击载荷对链条、立柱结构的疲劳损伤，延长整机的使用寿命。针对车间内多粉尘、高温的作业环境，驱动单元的齿轮箱采用密封结构，避免氧化皮、粉尘进入传动副内部加剧磨损，链条位置配套简易的防护结构，防止散落的氧化皮卡入链条与链轮的啮合间隙造成卡滞。
