斗式垂直物料提升输送整机结构

　　散状物料在厂区内从低位向高位转运时，单纯依靠人工转运既无法保证节拍，也很难控制粉尘外溢和物料洒落，斗链提升机正是针对这类工况形成的连续输送方案。该结构整体采用立式封闭壳体布置，物料由下部进料段进入，经沿链条循环运行的料斗舀取后向上提升，到达上部机头位置后依靠离心与重力复合作用卸料，再经顶部出料口进入下游料仓、筛分设备或包装工序。这种布置方式在粮食、建材、化工粉料、颗粒料以及小块状物料处理线上十分常见，尤其适合场地平面空间受限、但需要较大提升高度的车间。

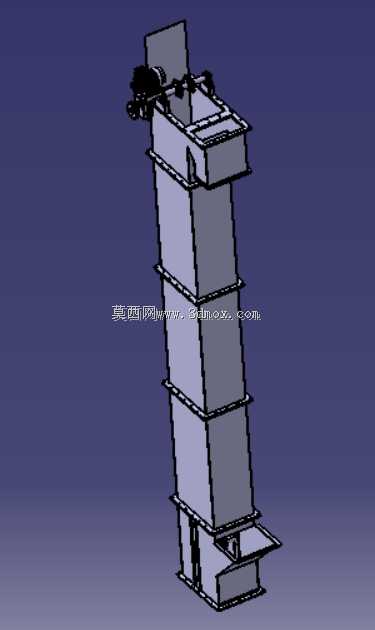

　　从三维结构看，设备沿高度方向由机座、中间机筒、机头段和驱动组件构成。下部机座设置进料溜槽、张紧机构、尾轮和检修区域，进料口朝向来料设备，便于与皮带机、振动给料机或料仓出口对接；中部采用多段标准机筒通过法兰拼接，可根据工艺提升高度增减节段，壳体外侧的加强筋用于控制长筒体在满载运行时的弯曲变形；上部机头容纳驱动链轮、传动轴、卸料口和罩壳，驱动电机与减速装置布置在机头侧方，检修时可从顶部及侧部盖板接近链轮、轴承和链条接头。

　　料斗是完成物料承载的核心零件。模型中料斗沿牵引链条按一定间距安装，斗体深度、口部角度和运行速度需要匹配物料特性：流动性好的颗粒料可采用较高线速度并利用离心抛料；粉料或略带黏性的物料则需降低速度、调整卸料口位置，避免回料严重。链条牵引形式相比皮带牵引更适合较高温度、较重物料或磨琢性较强的工况，但在设计时必须关注链节磨损、销轴润滑以及两组链条的同步性。链轮中心距、料斗避让间隙和壳体内部回流通道都应在三维装配中逐段校核，防止料斗摆动时与机筒壁面干涉。

　　封闭壳体不仅是外形护罩，也承担导料、防尘和安全防护作用。提升过程中散落的物料会沿壳体下部回流至机座，若回料通道不畅，会造成底部积料、料斗撞击和功率异常升高。因此机座底部形状、进料口高度以及尾轮周围间隙需要结合物料堆积角考虑。对于粉尘较大的场景，壳体法兰面、检修门和轴伸位置应预留密封结构；对于需要频繁清理或更换品种的生产线，还可在机座和中间段设置观察门、清扫口和吸尘接口。

　　安装边界方面，整机呈高窄型轮廓，占地面积主要由下部机座和驱动侧伸出尺寸决定，但高度方向需要预留检修空间。设备就位时应保证机座框架水平、筒体中心线垂直，避免累积偏斜导致链条跑偏和料斗擦壳。上部机头处要考虑电机、减速器的拆装距离，出料口与下游设备之间宜设置柔性连接或缓冲段，以减少振动传递。下部进料区则需保证操作人员能够接近张紧螺栓、尾轮轴承和清理门，同时留出物料汇入和故障排料的空间。

　　建模时可按骨架思路控制整体：先建立提升中心线、链轮中心和进出料接口基准，再分段装配机筒、导轨、链条和料斗。中间筒体采用参数化节段有利于后续调整高度；链条与料斗属于重复装配部件，应控制节距、斗距和链轮齿数的匹配关系；驱动部则需单独检查电机、减速器、主轴和轴承座的同轴度。通过三维干涉检查，可以提前发现料斗在回程段与支撑导轨、张紧装置、进料溜槽之间的间隙问题，也能为检修门开启、螺栓拆装和吊装吊点设置提供直观依据。

　　实际选型时，提升量并非只由斗容决定，还受料斗填充系数、链条速度、物料密度和进料稳定性影响。若上游给料不均匀，容易出现堵料、回料和过载；若物料含湿粉黏附，料斗卸料角度和表面处理方式也要同步考虑。该模型把立式壳体、循环料斗、头尾链轮、驱动装置和进出料接口完整表达出来，可作为散料输送线布置、设备方案沟通和结构细化设计的直观参考。
