CATIA创意概念轿车外观曲面造型设计

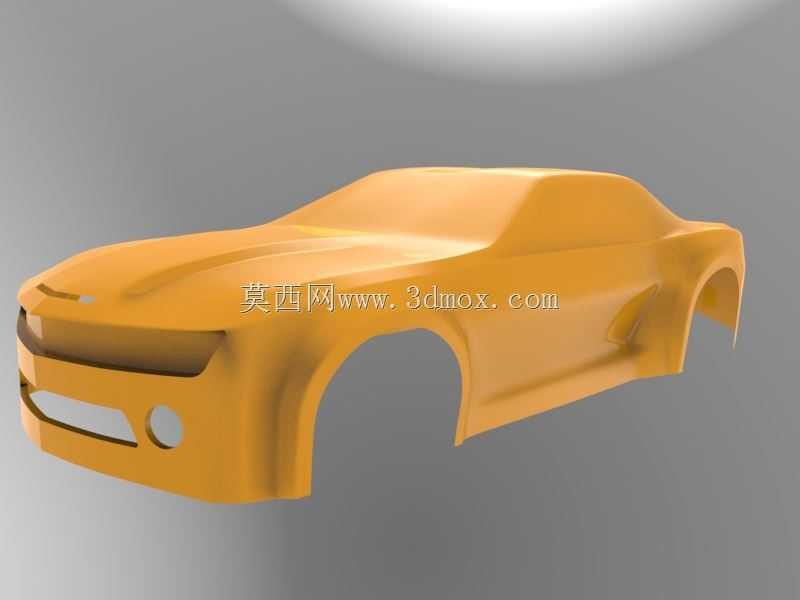

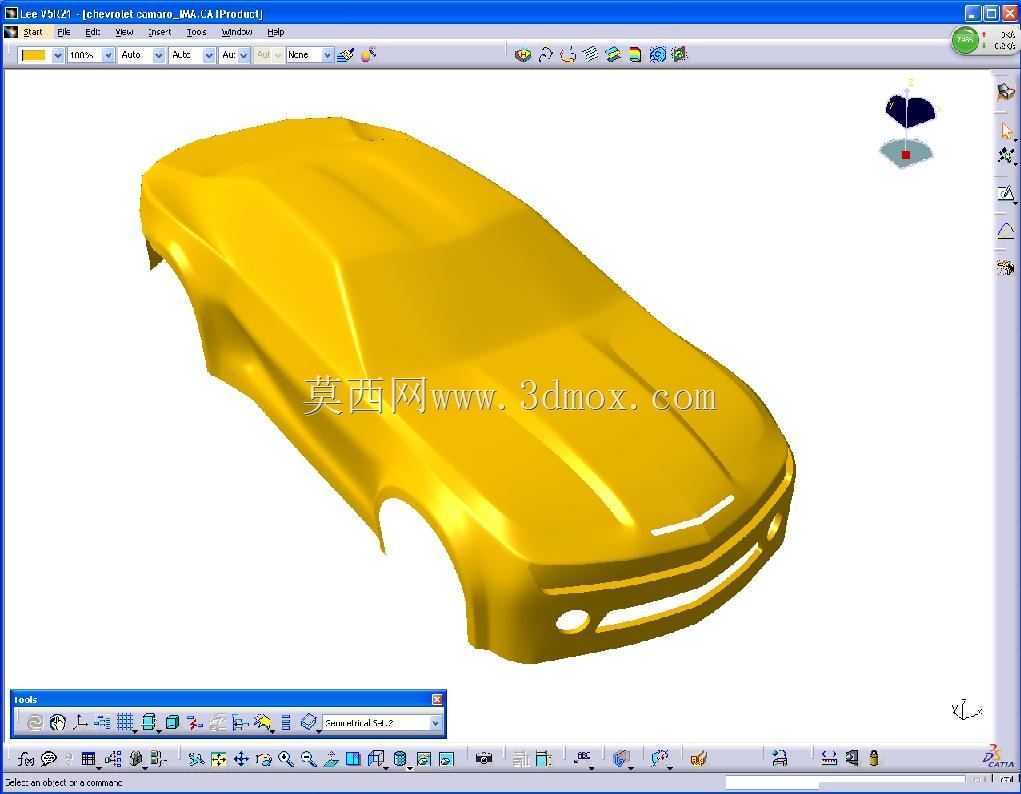

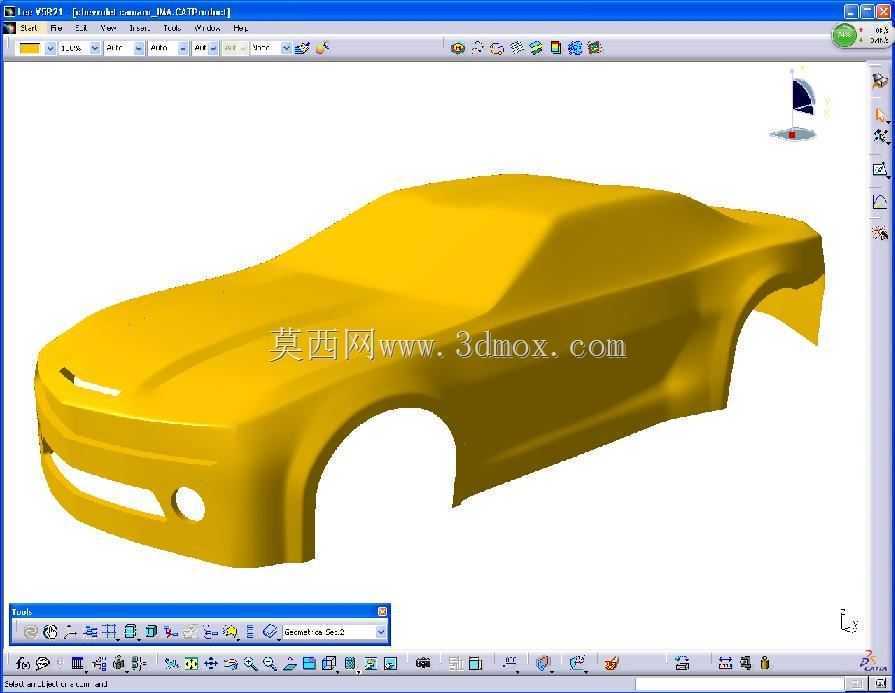

　　做汽车概念设计阶段的曲面建模，最考验的就是对型面转折节奏的把控，这个模型是用CATIA的Imagine&Shape模块完成的细分曲面造型，全程没有依赖硬边倒角，所有光影过渡都是靠控制点拖拽调整出来的，刚好适配前期方案评审阶段快速迭代的需求。很多刚接触汽车造型的工程师容易陷入参数化硬做的误区，其实概念阶段不需要一开始就卡安装硬点，先把大的型面关系捋顺：整车的侧面腰线是从翼子板一直贯穿到车尾的单曲面，没有做生硬的折线，光影在侧面滑动的时候不会出现断差，这也是现在量产轿跑常用的设计手法，能降低后期风阻优化的工作量。前脸部分的下进气区域做了一体化的内凹曲面，没有拆分独立的格栅件，这个设计在前期油泥模型阶段也能快速刮出来，

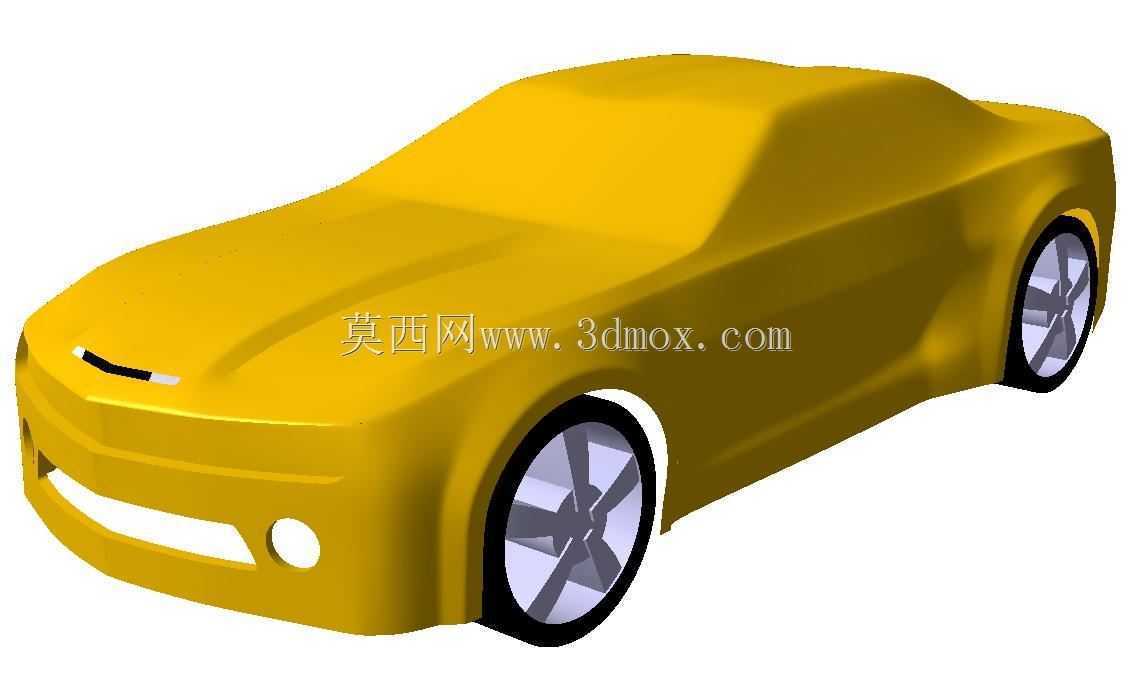

　　对应的安装边界预留了12mm的内凹深度，后期不管是加主动进气格栅还是做封闭饰板都有调整空间，轮拱的位置做了外扩的圆弧面，和轮心的同轴度偏差控制在3mm以内，适配19寸轮毂的安装包络，轮眉和轮胎之间的间隙留了28mm，既满足概念车的低趴视觉效果，也不会出现转向干涉的问题。车顶线条从A柱顶端顺滑过渡到车尾，没有做传统的尾翼凸起，靠型面的自然下压力形成鸭尾效果，这个曲面的G2连续性是反复调整过的，在斑马纹检测下没有出现扭曲的条纹，后期做A级面重构的时候能省很多功夫。做这类概念模型的时候，很多人会忽略安装边界的预留，其实哪怕是创意阶段，也要把常见的硬点位置留出来：前保险杠的雾灯区域预留了直径60mm的安装平面，后期可以装雾灯或者毫米波雷达，车门的分缝位置虽然没做出来，但型面在分缝处的曲率是连续的，不会出现后期切缝之后两边型面对不齐的问题。车窗的曲面是和整车侧面曲率匹配的，没有做独立的凸起，玻璃的安装面预留了5mm的胶层厚度，侧窗的上下边界弧度和腰线走势完全呼应，不会出现视觉上的割裂感。轮毂的造型是和整车风格统一的五辐式设计，辐条的曲面做了内凹的切削效果，和车身的硬朗曲面形成呼应，轮心的位置预留了轮毂盖的安装平面，直径是65mm，符合常规家用车的轮毂盖尺寸。这类概念模型主要用在项目前期的方案评审，不需要做太细的结构件，但是核心的比例关系必须准确：整车的长宽高比例控制在4600:1900:1350，轴距2750mm，是标准的紧凑级运动轿跑比例，

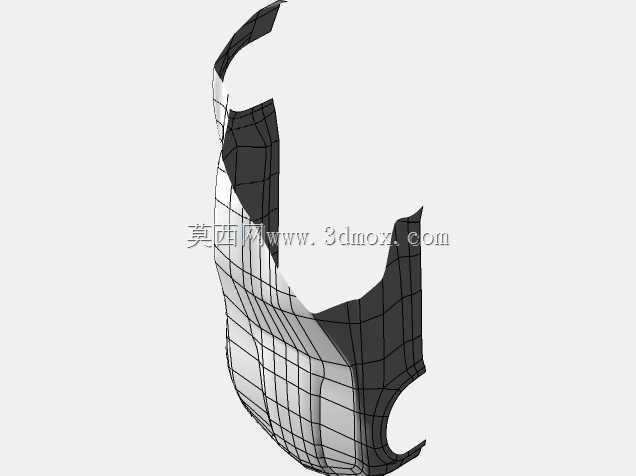

　　前后悬的长度分别是880mm和970mm，前置后驱的布局预留了足够的动力总成安装空间，不会出现后期做结构的时候发现机舱放不下动力单元的问题。做细分曲面建模的时候，控制点的排布很关键，这个模型的大面都是用四边面拓扑出来的，没有出现三角面或者五边面，后期不管是转成STEP格式给结构工程师做内部结构，还是导到渲染软件做效果图，都不会出现破面的问题。很多人用Imagine&Shape的时候喜欢加太多控制点，导致后期调整型面的时候牵一发而动全身，这个模型的大面控制点每边控制在8个以内，调整腰线弧度的时候只需要动中间的3个控制点就能实现顺滑的过渡，不会出现局部鼓包的问题。车身的所有转角位置都做了足够大的圆角过渡，

　　最小的圆角半径也有8mm，不会出现后期油泥加工的时候刀具铣不到的死角，也符合汽车外饰件的冲压工艺要求，不会出现锐边伤人的问题。车尾的型面做了内收的效果，和前脸的外扩形成视觉平衡，后保险杠的下沿预留了扩散器的安装空间，深度是15mm，后期可以加装饰性的扩散器饰板，也能优化整车的空气动力学表现。做这类创意模型的时候，不需要拘泥于现有车型的结构，但是要符合基本的工程逻辑，比如车门的开启角度预留了70度的空间，上下车的通道宽度在最窄的位置也有800mm，不会出现概念看着好看，实际根本坐不进去的问题。A柱的盲区角度控制在6度以内，符合人机工程的要求，不会因为追求溜背造型牺牲驾驶视野。整个模型的曲面都是G2连续的，在不同角度的光照下都能呈现顺滑的光影效果，不管是做前期的方案展示，还是作为后续A级面设计的基础，都能满足使用要求，相比传统的线框建模方式，用细分曲面做概念造型的效率能提升60%以上，特别适合项目初期多方案快速迭代的场景，调整比例的时候只需要缩放整体的控制点，不需要重新搭建线框，能快速产出多个不同比例的方案供评审选择。
