小型链条式垂直举升起重装置结构设计

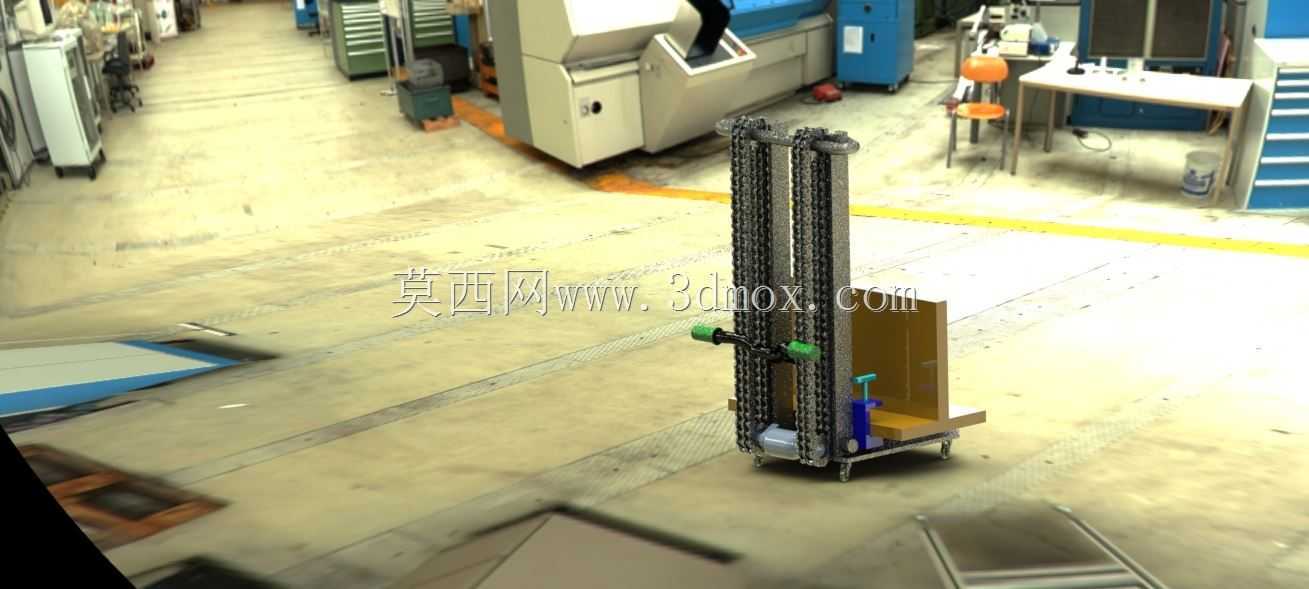

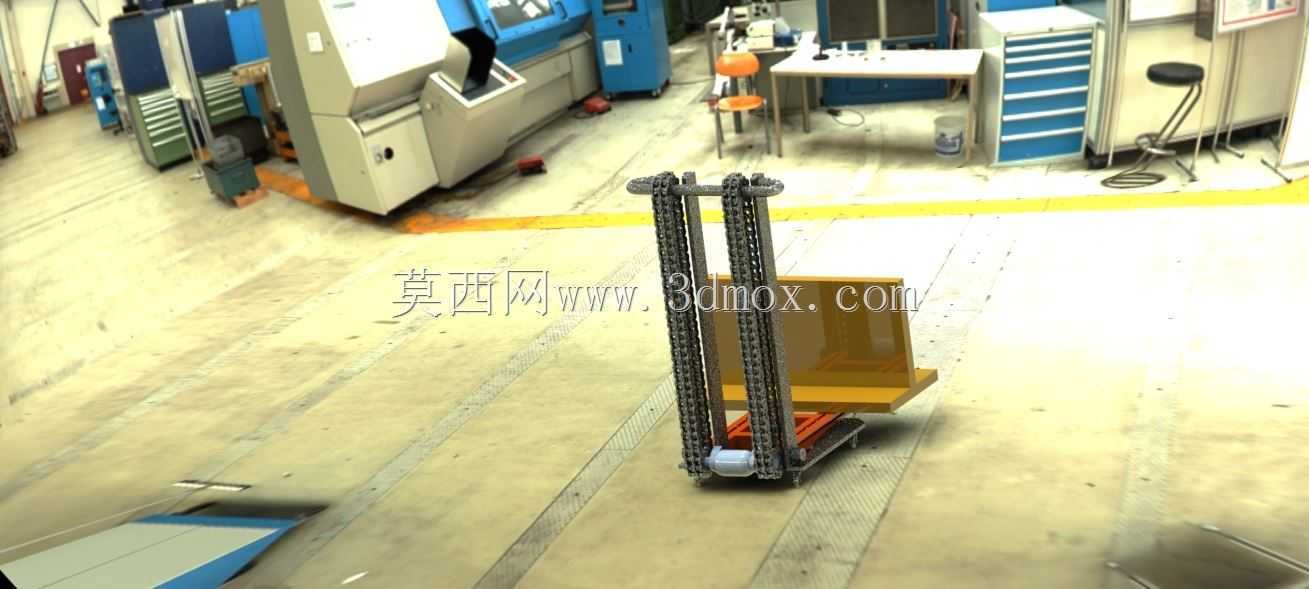

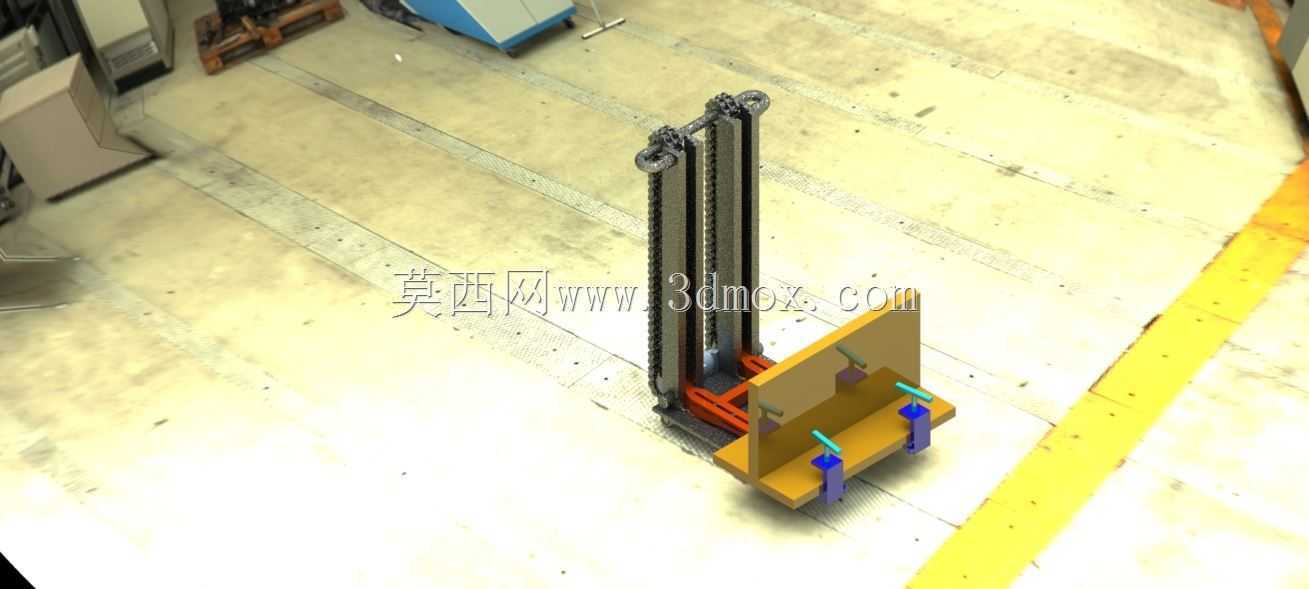

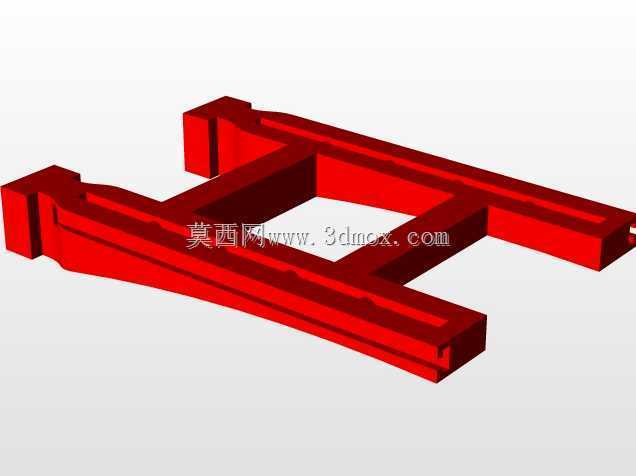

　　这款小型垂直举升装置的设计初衷，是填补车间内小吨位物料短距离垂直转运的设备空白，日常生产场景里，经常遇到需要把工装托盘、加工半成品从地面抬升到机床工作台、输送线接驳位的需求，大吨位行车调度成本高，手动液压堆高车在狭窄工位转向受限，这类轻量化举升设备刚好适配这类作业场景。从结构组成来看，装置采用双列立式链条作为传动承载部件，两根平行的立式导柱作为升降导向结构，底部是集成了驱动组件与承重轮的底盘，上部是带防滑挡边的载货平台，整体结构没有冗余设计，所有部件都围绕1米额定举升高度的作业需求做匹配。设计阶段首先锚定的是作业边界，常规车间内机床操作台、线边暂存架的高度普遍在0.8-1.1米区间，因此把最大举升行程设定为1米，

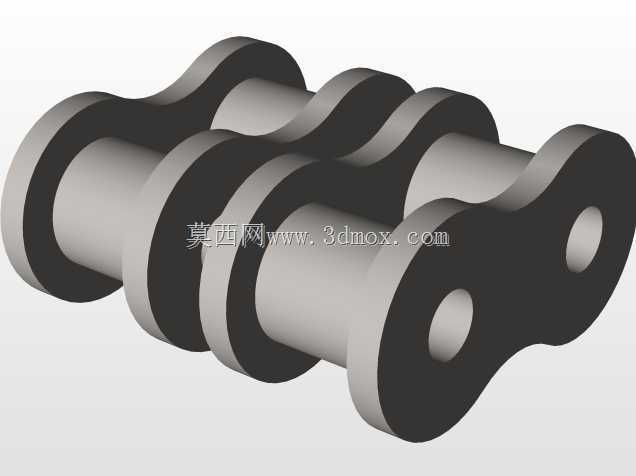

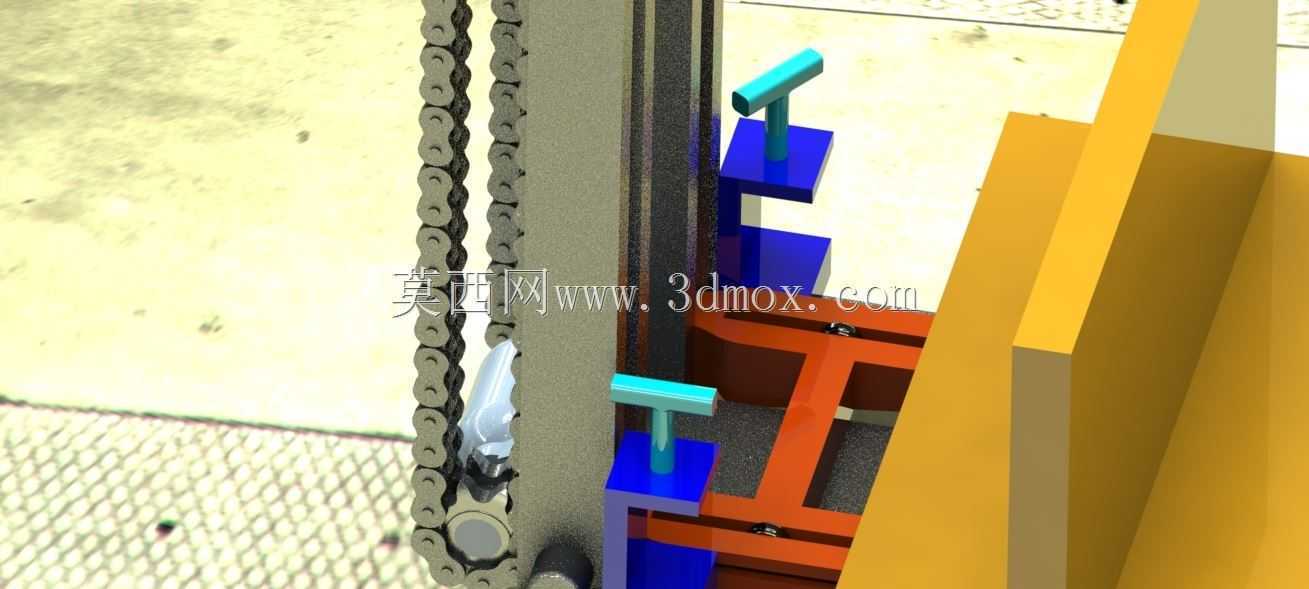

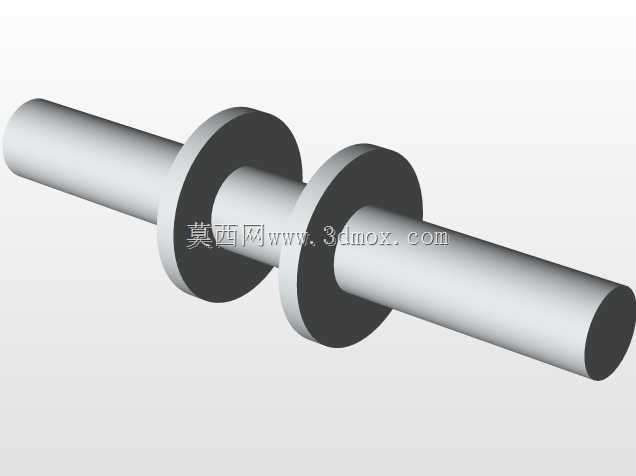

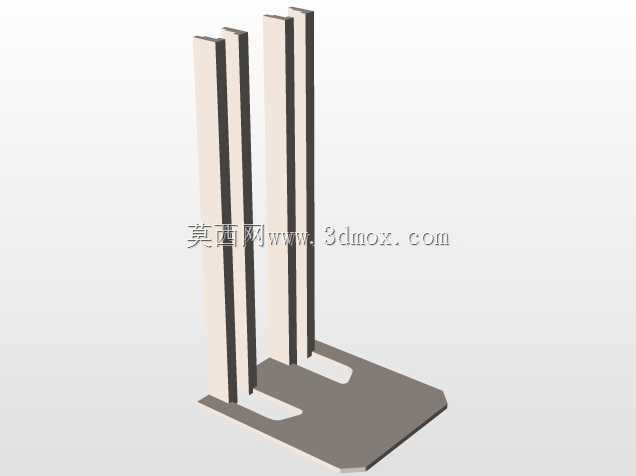

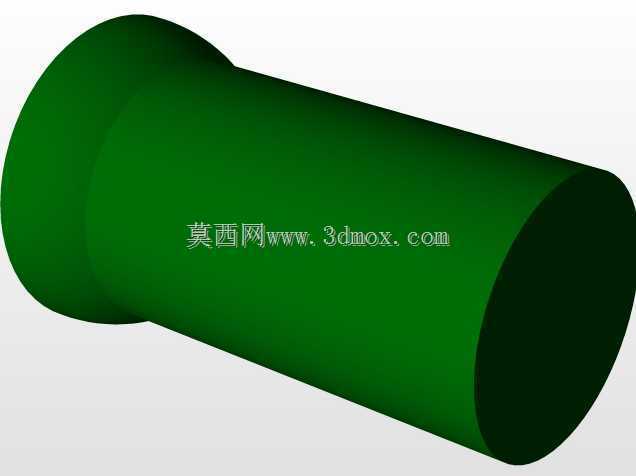

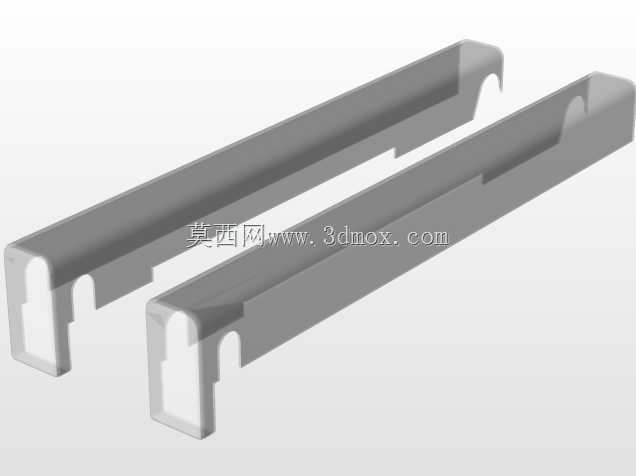

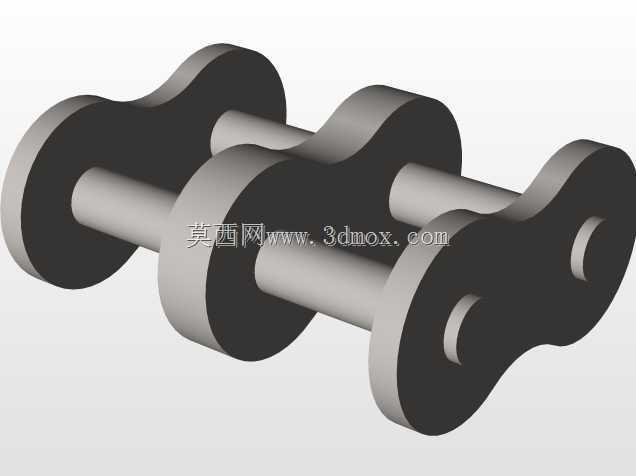

　　完全覆盖常规工位的高度差需求，不会出现行程冗余带来的结构浪费。底盘的尺寸设计充分考虑了狭窄通道的通行需求，宽度控制在0.6米以内，长度不超过0.9米，能够在0.8米宽的设备间隙里顺利通行，适配多设备排布的密集生产车间布局。导向结构采用冷拔精密圆钢作为导柱材质，表面做硬铬镀层处理，配合内嵌的自润滑铜套作为滑动导向副，既保证升降过程的直线度，又能降低日常维护的润滑频次，导柱的安装垂直度公差控制在0.1mm/1000mm以内，避免升降过程出现卡滞、偏载的问题。传动部分选用双排滚子链条作为承载部件，相比同步带传动，链条的承载冗余量更大，抗冲击性能更好，即使偶尔出现载荷小幅超出额定值的情况，也不会出现传动失效的问题，

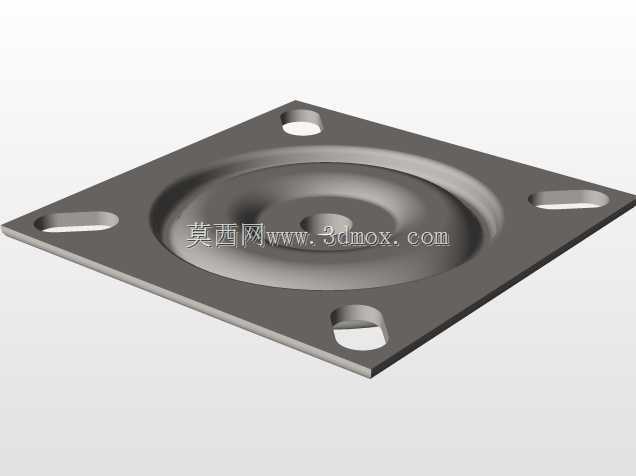

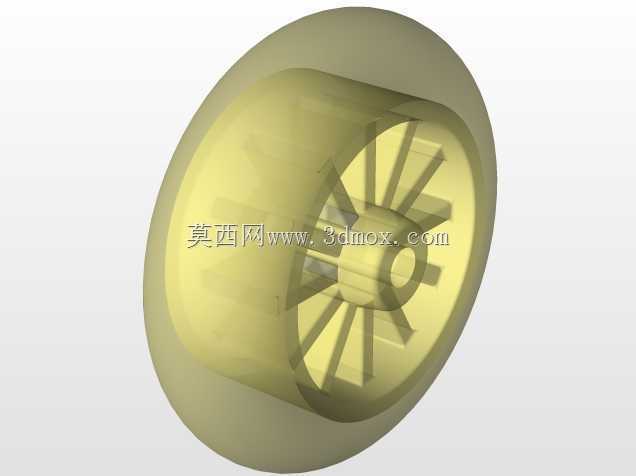

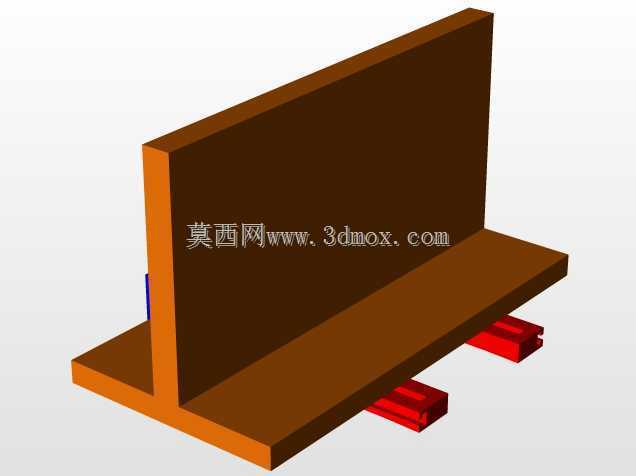

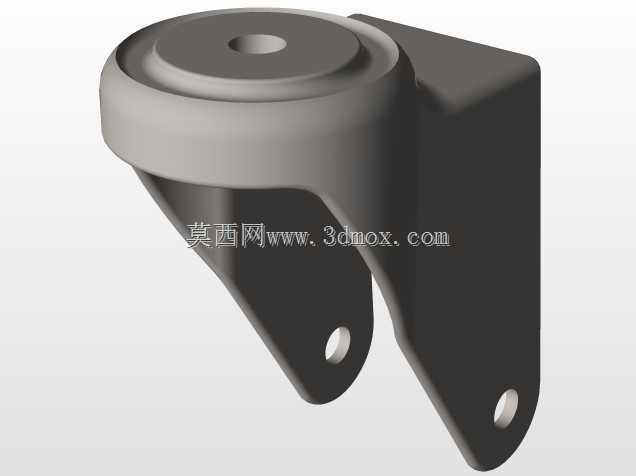

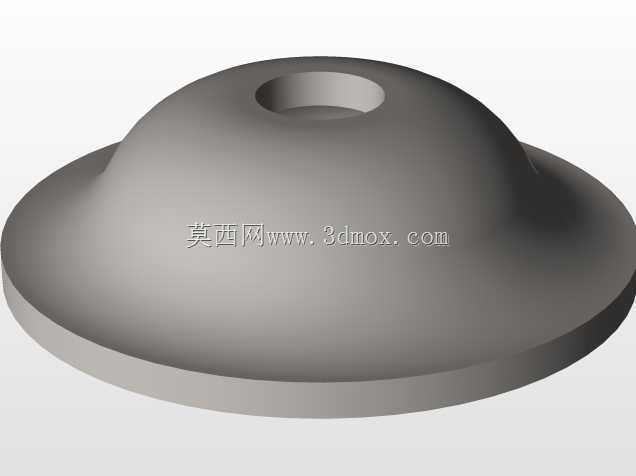

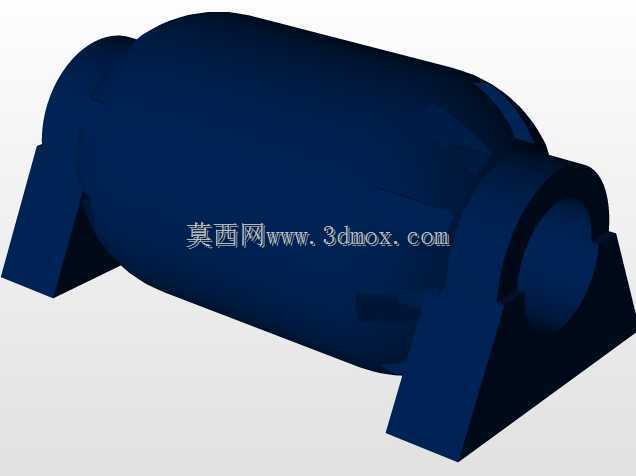

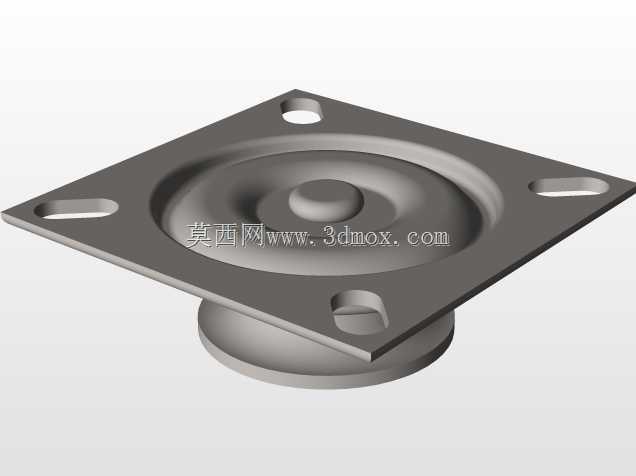

　　链条的张紧结构设计在底盘下部，采用可调式螺栓张紧结构，日常维护时不需要拆解上部结构就能完成张紧度调整，降低运维难度。载货平台的表面做了防滑纹理处理，边缘设置20mm高的挡边，避免托盘在举升过程中出现滑移，平台的额定承载设定为150kg，完全满足小型加工件、工装夹具的转运举升需求，平台与升降滑架的连接采用螺栓紧固结构，可根据实际作业需求更换不同尺寸的适配平台，拓展设备的适用场景。驱动部分集成在底盘内部，采用低压直流驱动单元搭配减速箱，输出转速匹配举升速度0.1m/s，既保证作业效率，又避免举升速度过快带来的物料晃动风险，底盘下部配置的承重轮采用聚氨酯包胶材质，不会划伤车间环氧地坪，前轮配置万向带刹结构，作业时可以锁定轮组，

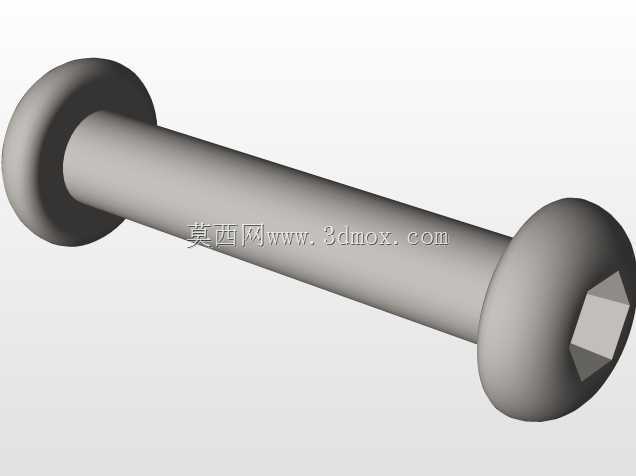

　　避免举升过程中设备移位。实际应用中，这类设备除了生产车间的线边物料举升，还可以适配仓储场景里的低层货架取放货、实验室重型设备的高度调整、维修工位的零部件抬升作业，相比大型起重设备，它的占用空间更小，操作门槛更低，不需要专门的操作资质，一线作业人员经过简单培训就能上手使用。设计过程中还做了偏载工况的校核，当载荷重心偏离平台中心100mm时，导柱的受力变形量控制在0.2mm以内，不会出现导向卡滞的问题，同时在升降行程的上下极限位置设置了机械限位块，避免超行程运行带来的结构损坏，电气部分配置了过载保护元件，当载荷超出额定值120%时会自动切断动力输出，保护传动部件不受损坏。整体结构的零部件通用化率很高，链条、导柱、紧固件、轮组都采用标准件，后续维护更换不需要定制非标配件，能够大幅降低设备的全生命周期使用成本，底盘的配重经过反复校核，在最大举升高度、额定载荷的工况下，设备的纵向稳定系数大于1.5，不会出现倾翻风险，完全满足车间作业的安全要求。
