喷墨打印机用墨盒结构三维建模

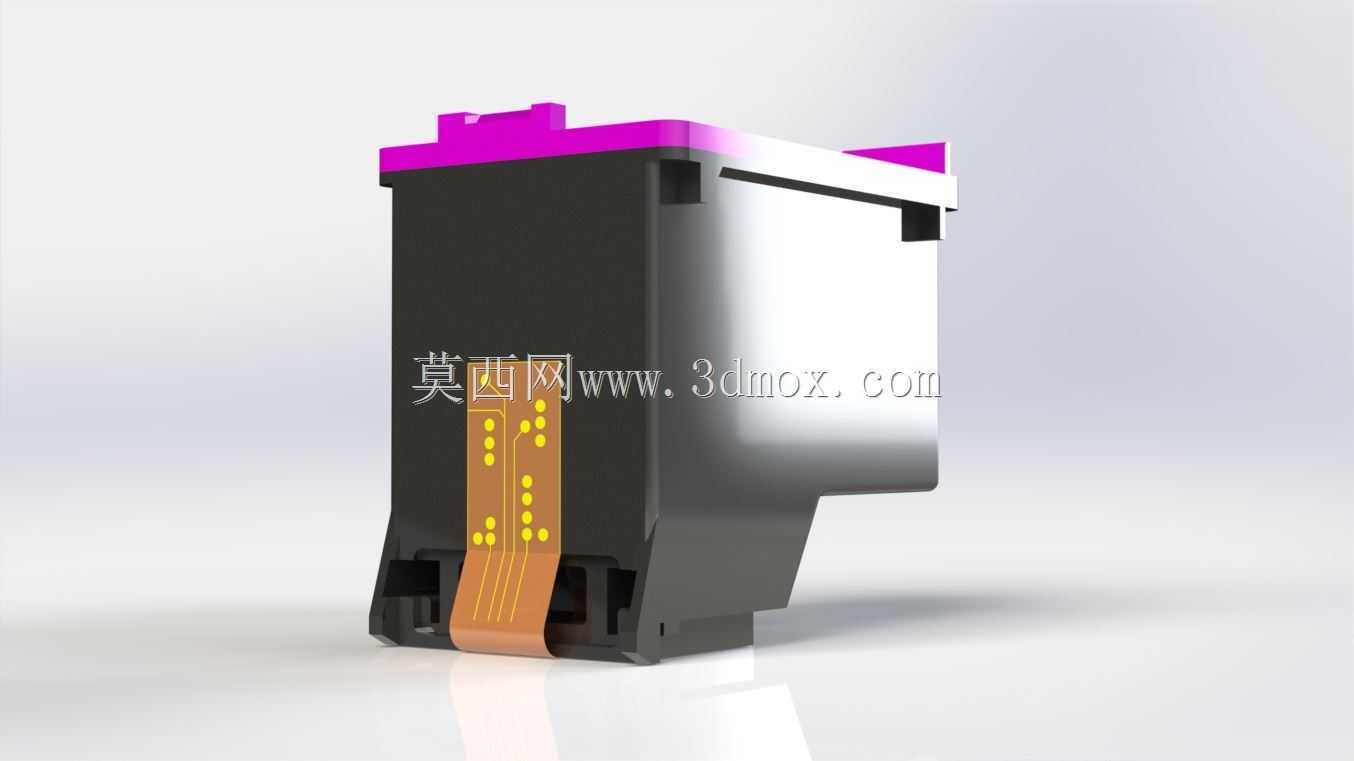

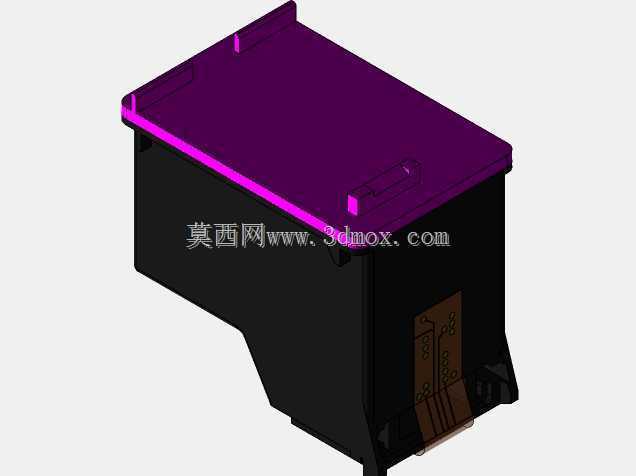

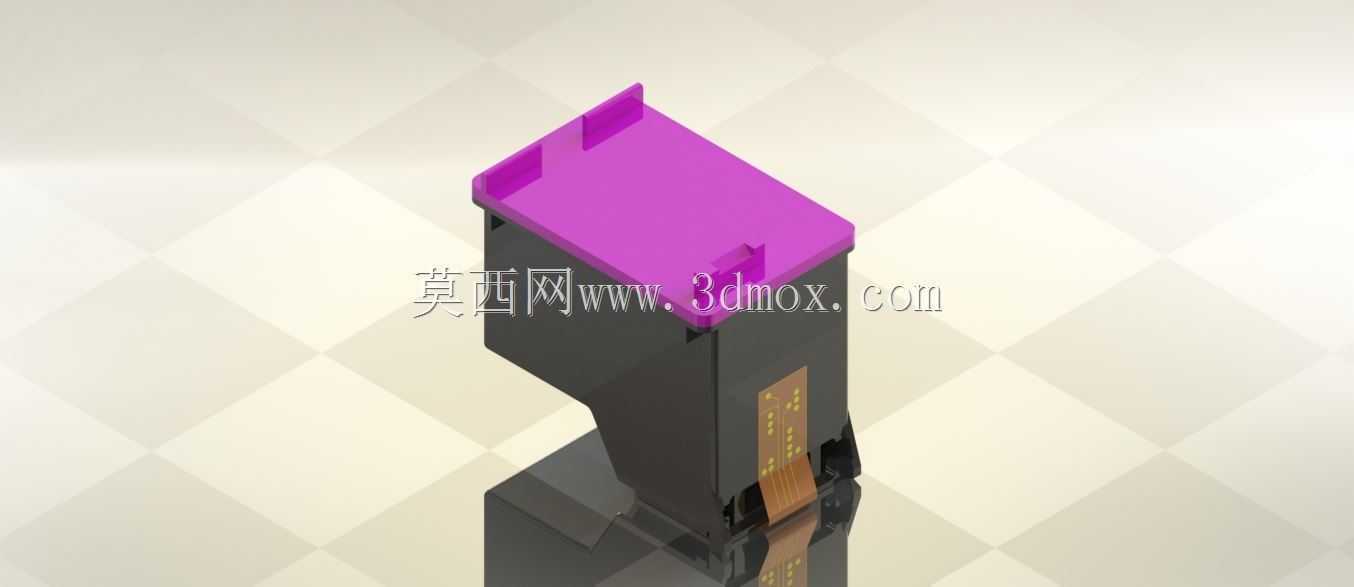

　　日常办公场景里的喷墨打印设备，墨盒是直接决定打印输出质量与设备运行稳定性的核心耗材部件，本次建模还原的是桌面级喷墨设备通用的一体式墨盒结构，从实际装机适配的角度完成了全尺寸的结构复刻。从实际使用场景来看，这类墨盒主要适配中小型办公桌面喷墨打印机、家用照片喷墨打印机以及部分小型商用喷码辅助设备，承担存储打印墨水、配合打印头完成墨滴精准喷射的核心功能，设备运行过程中，墨盒随字车做横向高频往复运动，因此结构设计上需要兼顾储墨密封性、运动抗晃性以及装机定位精度。建模过程中优先还原了产品的实际安装边界：整体为带斜切收边的梯状立方结构，顶部设置凸起的定位卡扣棱边，用于和字车仓内的卡位结构配合锁定，底部预留出墨口的安装沉台，

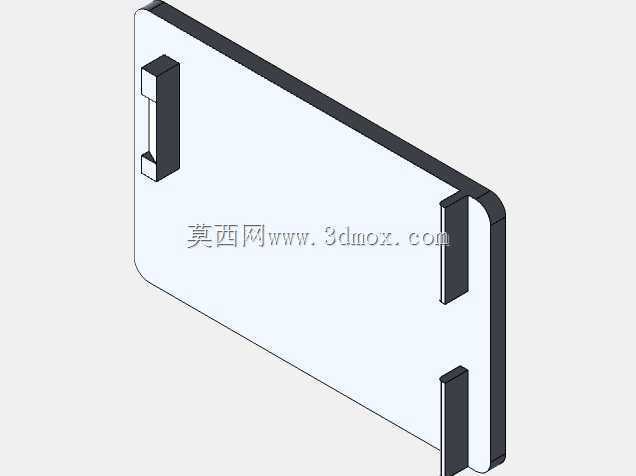

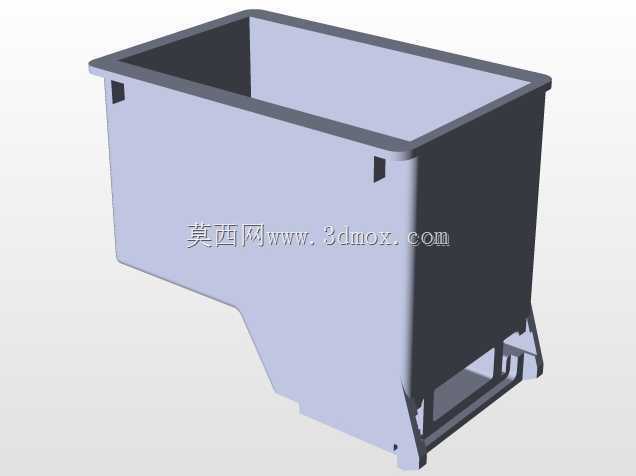

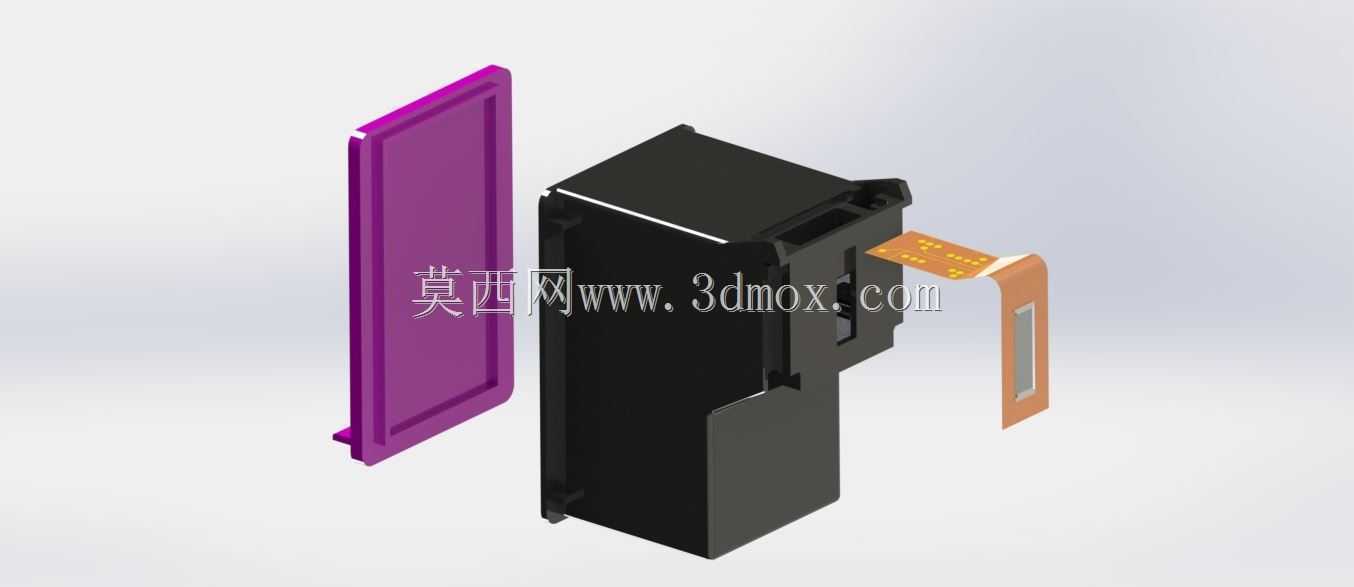

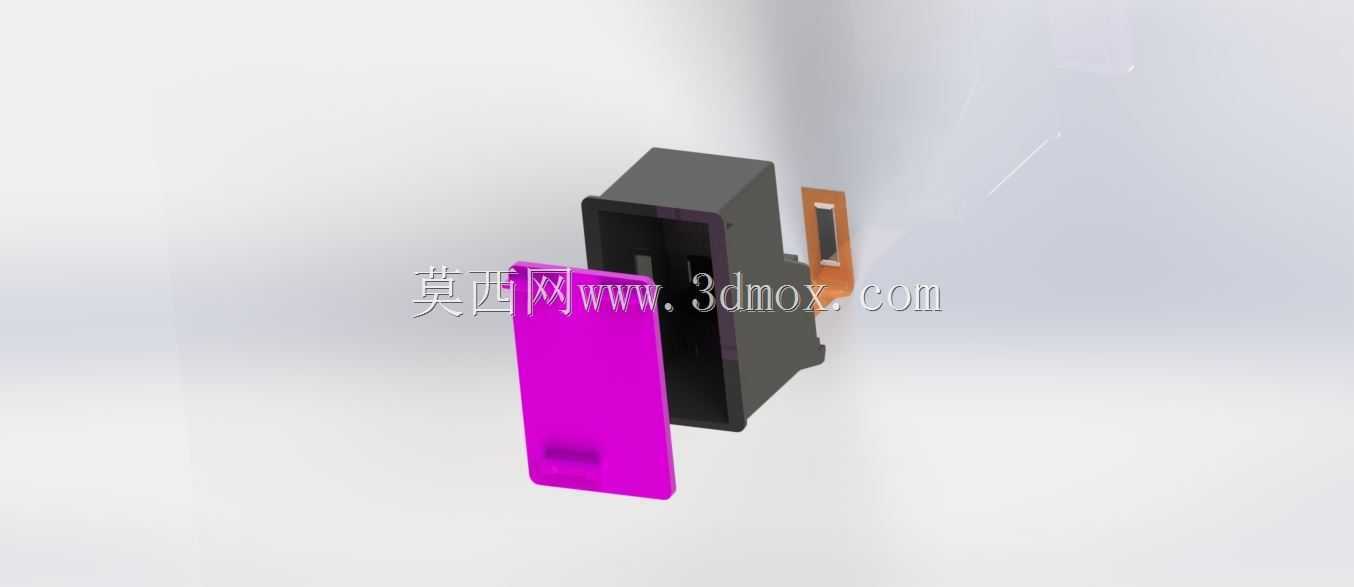

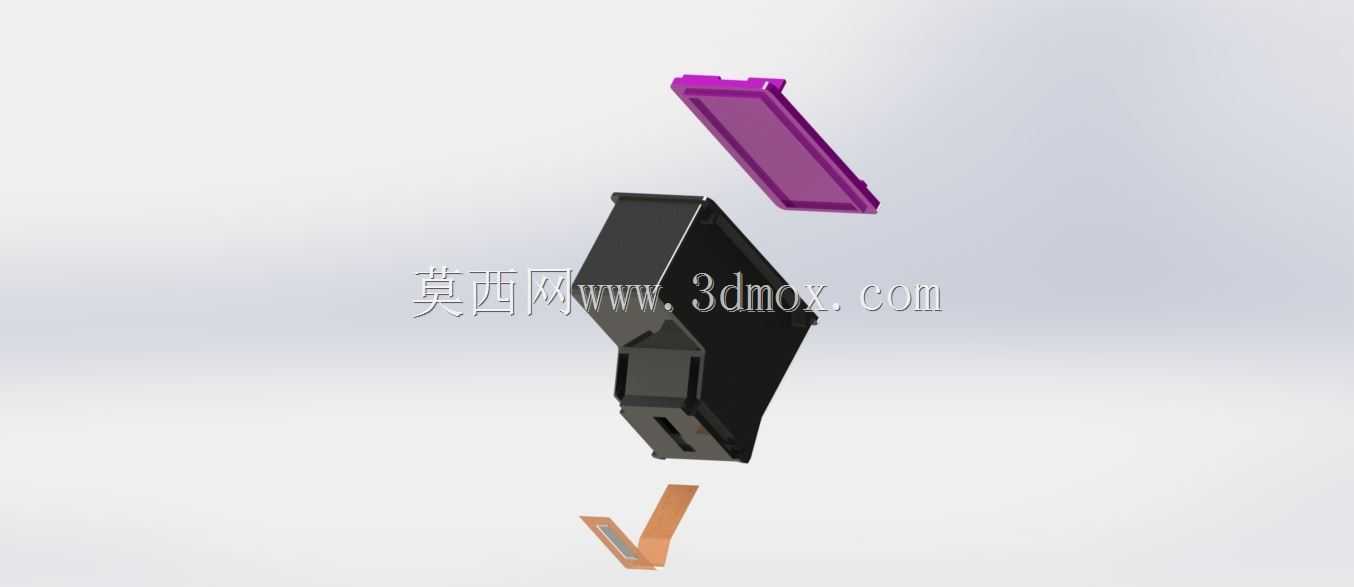

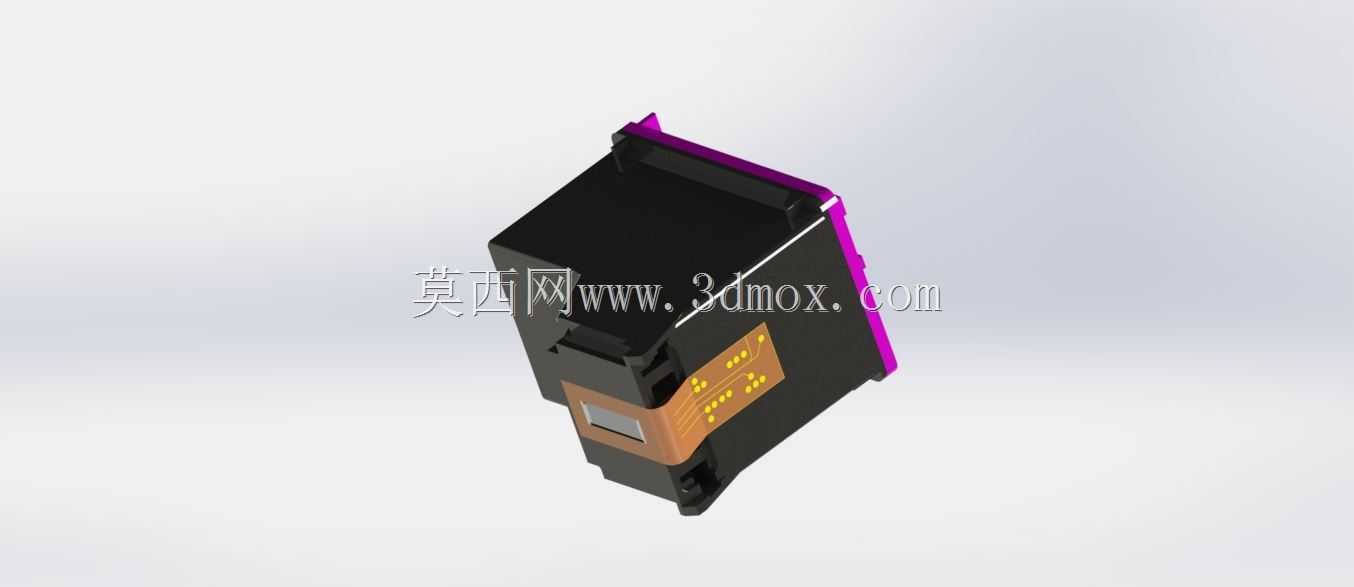

　　沉台尺寸严格匹配常规打印头的进墨接口公差，侧壁设置的导向凸筋完全对应字车导轨的滑槽尺寸，确保装机过程中可以顺畅滑入到位，不会出现卡滞或者定位偏移的问题。功能结构层面，模型还原了墨盒的腔体分隔设计，内部通过薄壁筋位将储墨腔划分成不同的容积区域，既可以提升腔体的结构强度，避免往复运动过程中腔体受墨水冲击出现形变，也能在大容量储墨的前提下减少墨水晃动带来的重心偏移，降低字车运动的负载波动。顶部的密封盖采用卡扣加超声焊接的配合结构，建模时还原了盖体边缘的焊接筋纹路，以及盖体上预留的透气孔结构，透气孔的位置避开了字车运动的迎风面，防止设备运行过程中气流变化导致腔体内压失衡，出现漏墨或者供墨不足的问题。出墨口位置的密封结构也做了细节还原，

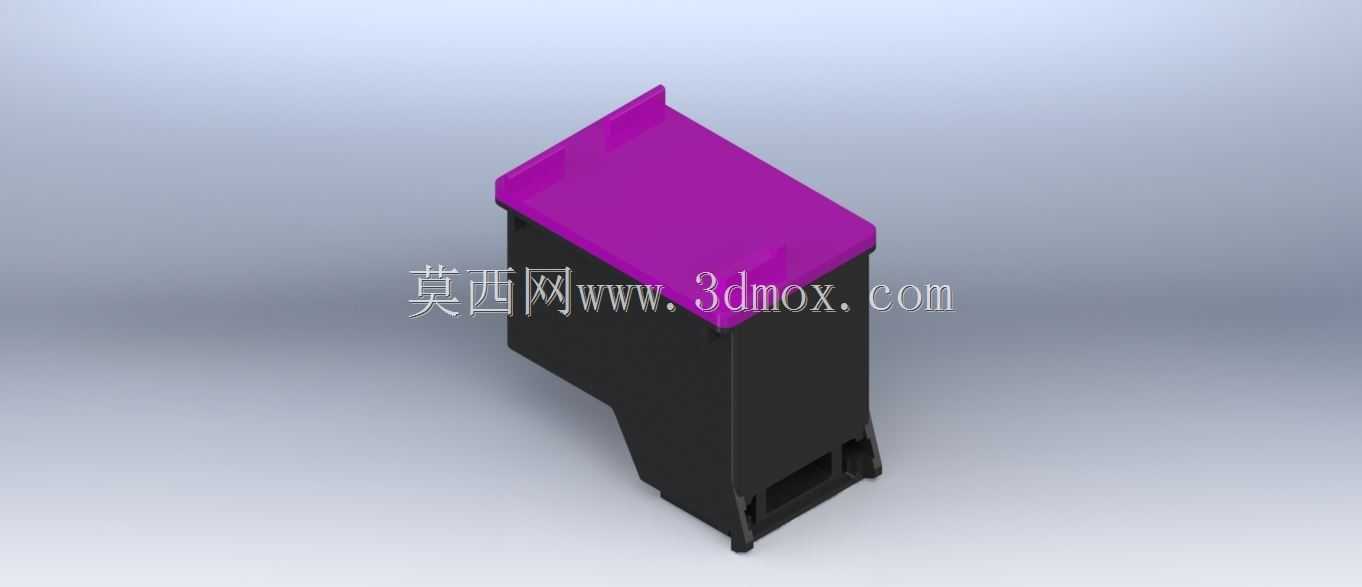

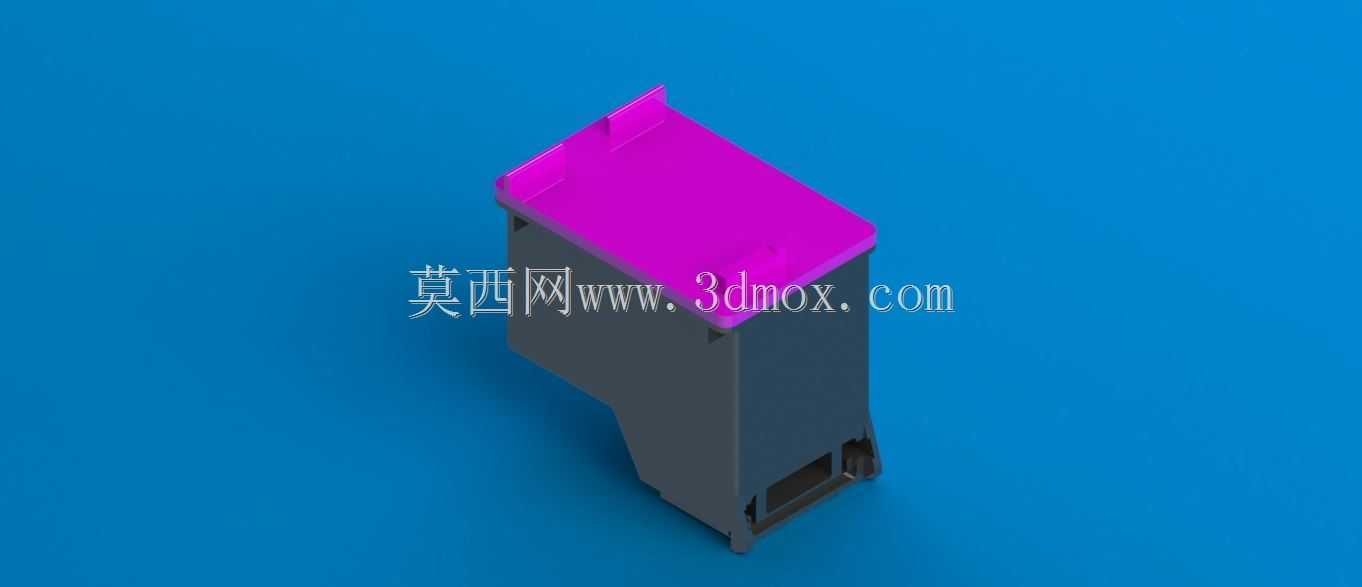

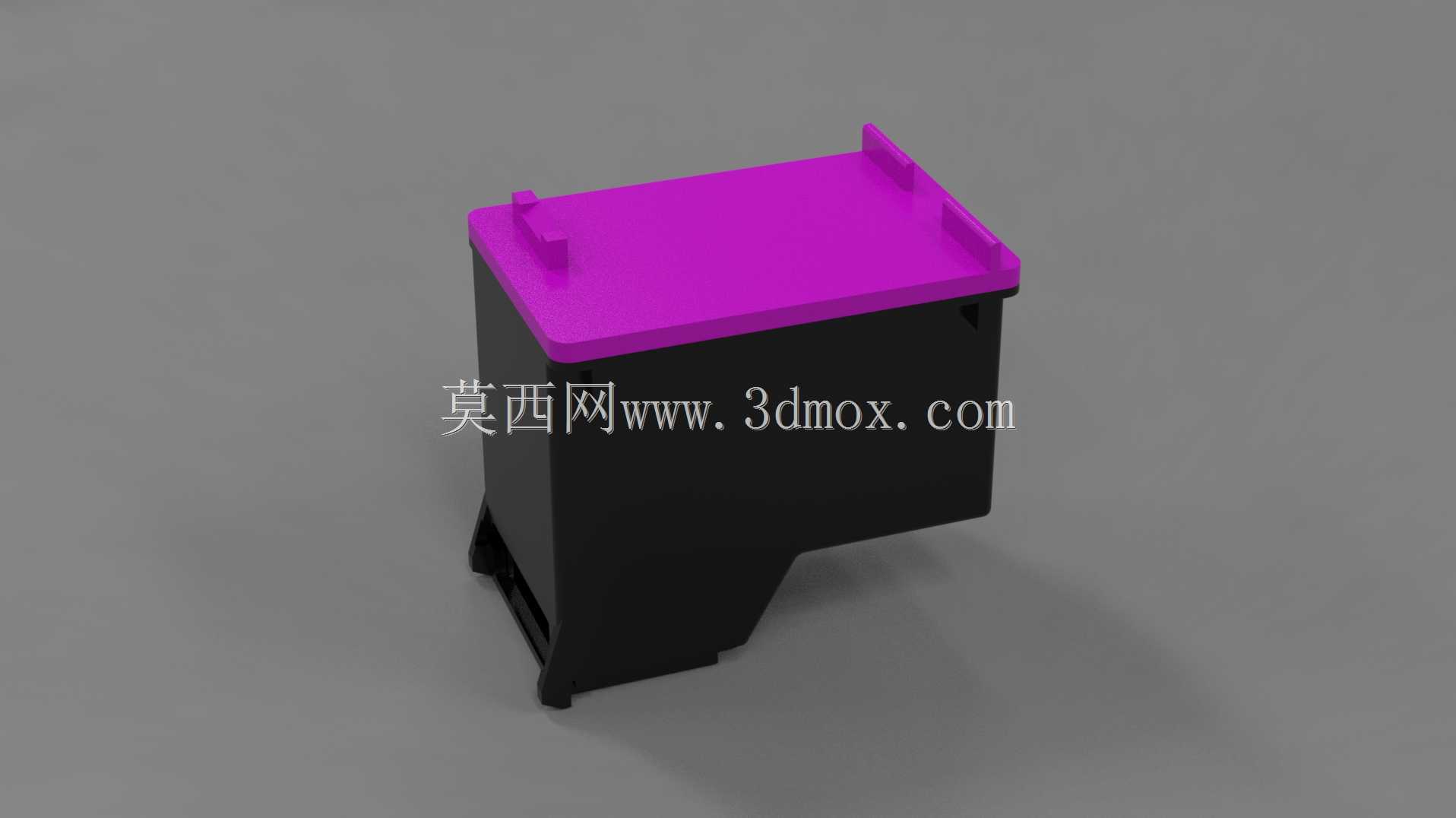

　　包括内置的密封胶圈安装槽、墨水过滤棉的容纳腔，这些细节直接影响墨盒装机后的密封性能，一旦尺寸出现偏差，很容易出现墨水渗漏、打印断线的问题。从设计思路来看，这类墨盒的外形没有做多余的装饰结构，所有外部轮廓都是为了适配装机空间：侧壁的斜切角度是为了避让字车运动路径上的传感器挡片，底部的缺口结构是为了配合设备的墨量检测拨杆，顶部的紫色端盖一方面是作为品牌型号的识别标识，另一方面不同颜色的端盖可以快速区分墨盒的墨水颜色类型，避免装机时混装错装。模型的壁厚设计也完全参照实际量产的注塑工艺要求，主体外壳壁厚均匀控制在1.2mm到1.5mm之间，既可以满足结构强度要求，也能控制整体重量，减少字车高速运动时的惯性冲击，

　　延长字车导轨和传动皮带的使用寿命。在实际设备选型和耗材替换场景中，这类结构的墨盒因为安装定位基准统一，除了适配原装设备外，也可以作为连续供墨系统的改装载体，建模时还原的腔体内部空间尺寸，也能为改装方案的管路布局、墨量监测模块安装提供准确的尺寸参考。对于结构设计从业者来说，这个模型可以直观展示小型注塑耗材类零件的设计逻辑：所有外部结构都服务于安装适配，所有内部结构都服务于功能实现，没有冗余的设计元素，每一处棱边、每一个凸台、每一个缺口都对应设备上的配合结构，这种完全以功能适配为核心的设计思路，在小型办公设备耗材的设计中非常具有代表性。
