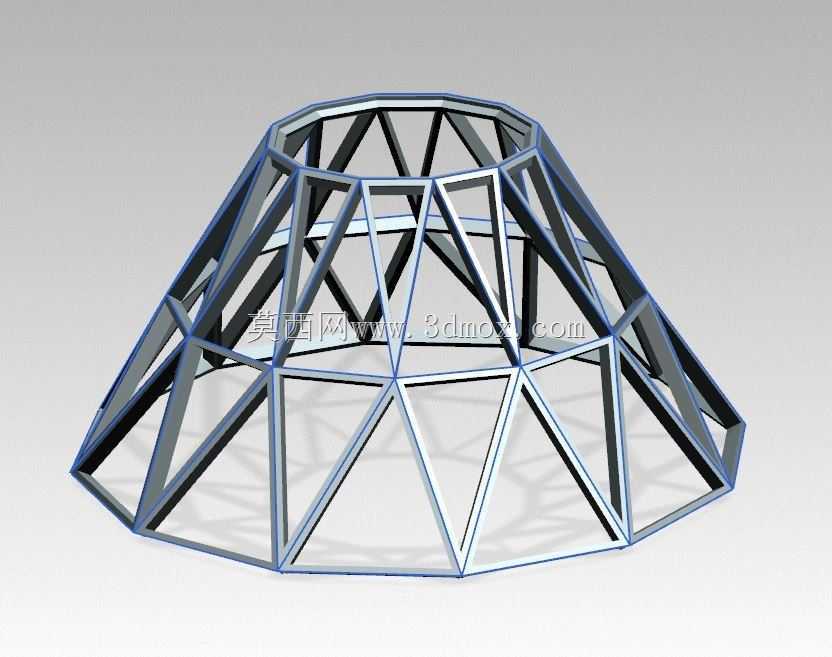

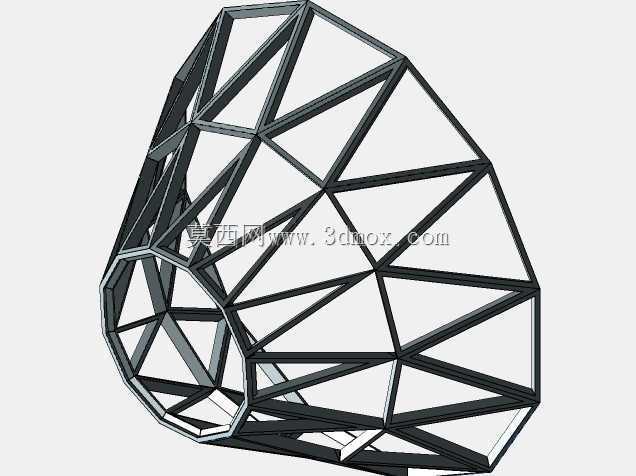

截锥形三角网格空间桁架连接结构

　　这类三角网格连接的截锥形桁架结构，常出现在需要兼顾轻量化与结构刚度的场景中，比如小型观测设备的支撑骨架、户外临时展陈的承载框架、特种检测装置的防护外笼，或是低空浮空设备的底部连接基座。区别于常规的焊接方管框架，三角单元的排布能把各个方向的载荷通过杆件轴向传递，避免局部杆件承受过大弯矩，在同等自重下的抗变形能力比四边形网格框架高出近四成，尤其适合需要承受多向交变载荷的使用场景。

　　从结构功能来看，该构件上下两端分别设置环形连接边界，上端小直径环用于对接上部的功能模块安装座，下端大直径环用于固定在基础平台或下部承载结构上，所有斜向、横向杆件的交汇节点都做了平滑过渡处理，避免应力集中导致的杆件疲劳失效。整个结构没有冗余的封闭面板，通透率超过七成，既可以降低户外使用时的风阻系数，也能为内部布设的线路、传感元件预留充足的穿设空间，不会出现封闭壳体内部积灰、积水难以排出的问题。

　　设计这类结构时，首先要确定上下端环的直径差与整体锥度，锥度的选择需要匹配上下对接部件的安装尺寸，同时要保证每根斜杆的倾角一致，让所有杆件的受力尽可能均匀，避免个别杆件载荷过大出现失稳。三角单元的边长划分需要结合杆件的截面规格来定，若采用圆管作为杆件原材料，单元边长不宜超过杆件外径的25倍，否则容易出现杆件局部屈曲；节点位置的连接设计优先采用相贯线切割后满焊的方式，相比额外加装节点板的方案，能减少节点处的突出结构，降低风阻同时避免积水锈蚀。

　　安装边界方面，下端大直径环上需要均匀布设安装孔位，孔位数量要与三角单元的底边数量对应，保证每个连接点的载荷直接传递到基础固定件上，安装孔的中心距偏差需要控制在0.5mm以内，避免装配时出现强制对位导致的结构内应力；上端小直径环的连接面需要做平面度处理，平面度公差不低于IT9级，保证上部对接设备安装后不会出现倾斜。整个结构的杆件壁厚选择需要结合实际使用场景的载荷计算，常规户外使用场景下，采用铝合金型材时壁厚不小于2mm，采用碳钢型材时壁厚不小于1.5mm，即可满足常规的风载、自重载荷与轻度冲击载荷要求。

　　在实际装配过程中，这类三角桁架结构可以先在地面完成单片三角单元的组焊，再依次拼接上下端环与斜向杆件，相比整体拼装的方式能更好控制整体形位公差，拼接完成后需要对整体结构做去应力处理，避免长期使用后出现焊接变形导致的尺寸偏移。结构表面处理可根据使用环境选择喷塑、镀锌或阳极氧化，在腐蚀环境下使用时，节点焊缝位置需要额外做防腐涂层处理，避免焊缝处优先锈蚀影响结构整体寿命。
