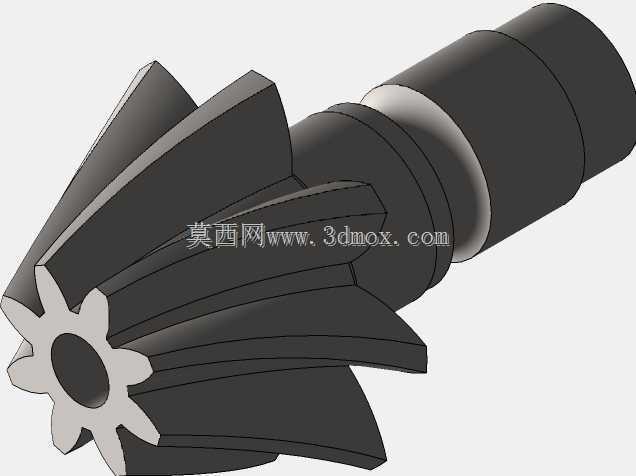

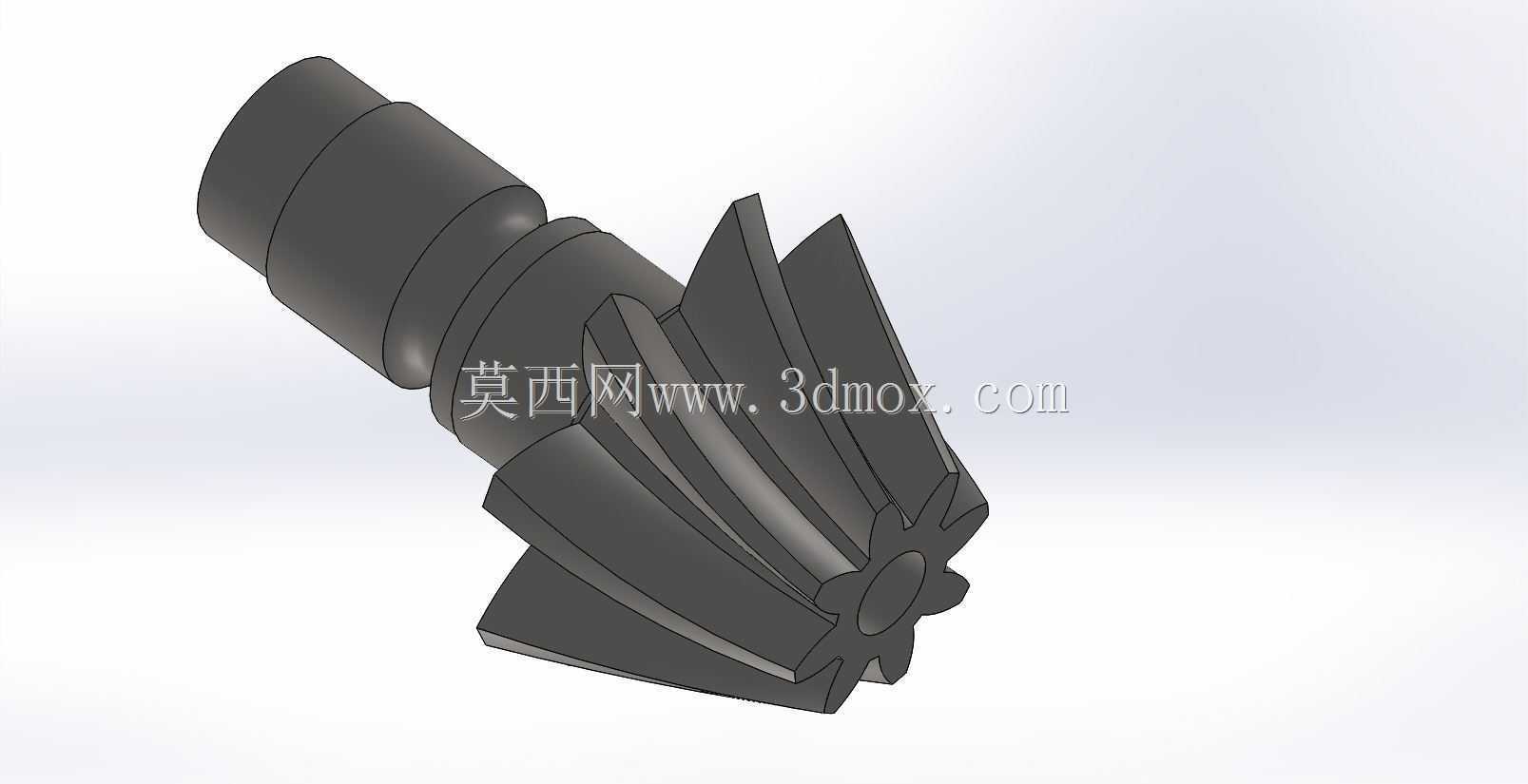

这款带轴一体式斜齿锥齿轮,在中小功率交错轴传动场景中应用十分广泛,常见于小型精密传动箱、仪表类设备的动力转向传递单元、轻工设备的进给传动模组中,区别于常规分体式齿轮与轴的装配结构,它将齿轮切削段与安装轴段做了一体化设计,从根源上规避了键连接带来的传动间隙、配合松动等长期运行隐患。从实际使用的功能特性来看,齿部采用斜齿锥齿的复合齿形,相比直齿锥齿轮,啮合过程中齿面是逐步接触再逐步脱离的,重合度更高,传动过程的冲击、振动与运行噪音都明显更低,能适配更高转速的传动工况,同时齿面接触应力分布更均匀,单齿承受的瞬时载荷更小,整体承载能力比同模数直齿锥齿轮高出两成左右,适合需要平稳传递扭矩、对传动回差有一定控制要求的场合。
设计过程中首先要敲定的是安装边界尺寸,轴段做了阶梯式结构,不同直径的轴肩分别对应轴承安装位、轴向定位端面、锁紧件配合位,最外侧的细轴段用于穿入传动端的支撑孔,中间的大直径轴肩直接抵靠轴承内圈实现轴向定位,不需要额外加装定位套,减少了装配环节的零件数量,也压缩了整个传动单元的轴向安装空间。齿部的设计参数需要匹配配对齿轮的安装距,节锥角、齿顶高系数、螺旋角都要和配对件做啮合校验,建模时先完成轴段的回转体特征搭建,再通过齿廓方程生成单个齿的实体特征,沿节锥母线做圆周阵列后做布尔合并,最后对齿端、轴肩过渡位置做圆角处理,避免热处理和受力时出现应力集中。实际选型适配时要注意,轴段的直径公差要匹配所选轴承的内孔公差,一般取k6级过渡配合,
既保证轴承安装后不会出现内圈跑圈的问题,也不会因为过盈量太大导致轴承装配时内圈胀大影响游隙;齿部的安装距尺寸要严格控制,否则装配后会出现齿面啮合位置偏载,要么是齿顶接触要么是齿根接触,轻则加剧齿面磨损,重则出现断齿故障。这类一体轴齿在小型自动化设备的分度传动、精密仪器的进给机构里很常见,因为没有装配间隙,传动的回差可以控制在很小的范围内,能满足小扭矩下的精准传动需求,相比分体式结构,它的整体刚性更好,在频繁正反转的工况下不会出现轴和齿轮之间的相对窜动,长期运行的精度保持性更优。建模时还要注意齿根的过渡圆角处理,不能做成直角结构,否则齿根位置的应力集中系数会大幅升高,在冲击载荷下很容易从齿根位置断裂;轴段上的退刀槽、
越程槽尺寸也要符合加工工艺要求,比如磨削轴颈时的越程槽宽度和深度要匹配砂轮的退刀需求,否则加工时会出现轴颈磨削不到位、圆角不符合要求的问题,影响后续轴承的装配精度。在实际装配场景中,这类零件一般是先将轴承压装到对应的轴颈位置,再整体装入传动箱的轴承座孔内,齿部和配对锥齿轮啮合时要通过调整垫片控制啮合侧隙,侧隙太小会导致运转卡滞、齿面磨损加快,侧隙太大则会出现传动回差过大、正反转冲击的问题,一般小模数的这类斜锥齿轮侧隙控制在0.05到0.15毫米之间,根据实际传动精度要求做微调。齿部的螺旋方向要和配对齿轮对应,保证啮合时轴向力的方向指向轴的支撑轴承位置,避免运转时齿轮出现轴向窜动脱出的风险,这也是设计初期选择齿向时必须考量的受力方向问题,不能只看传动比随意确定螺旋方向,否则会大幅缩短支撑轴承的使用寿命,甚至出现传动失效的问题。
