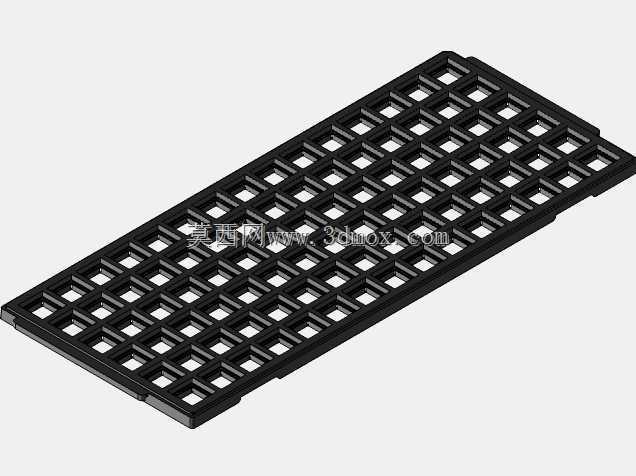

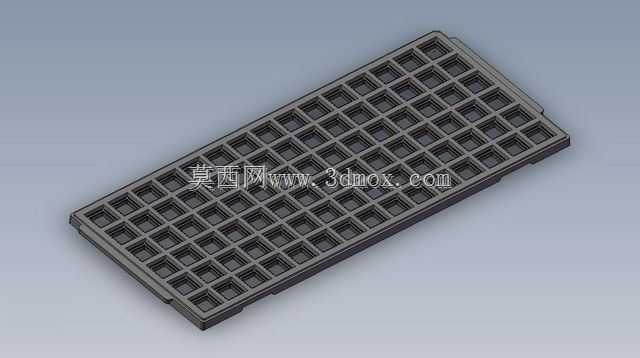

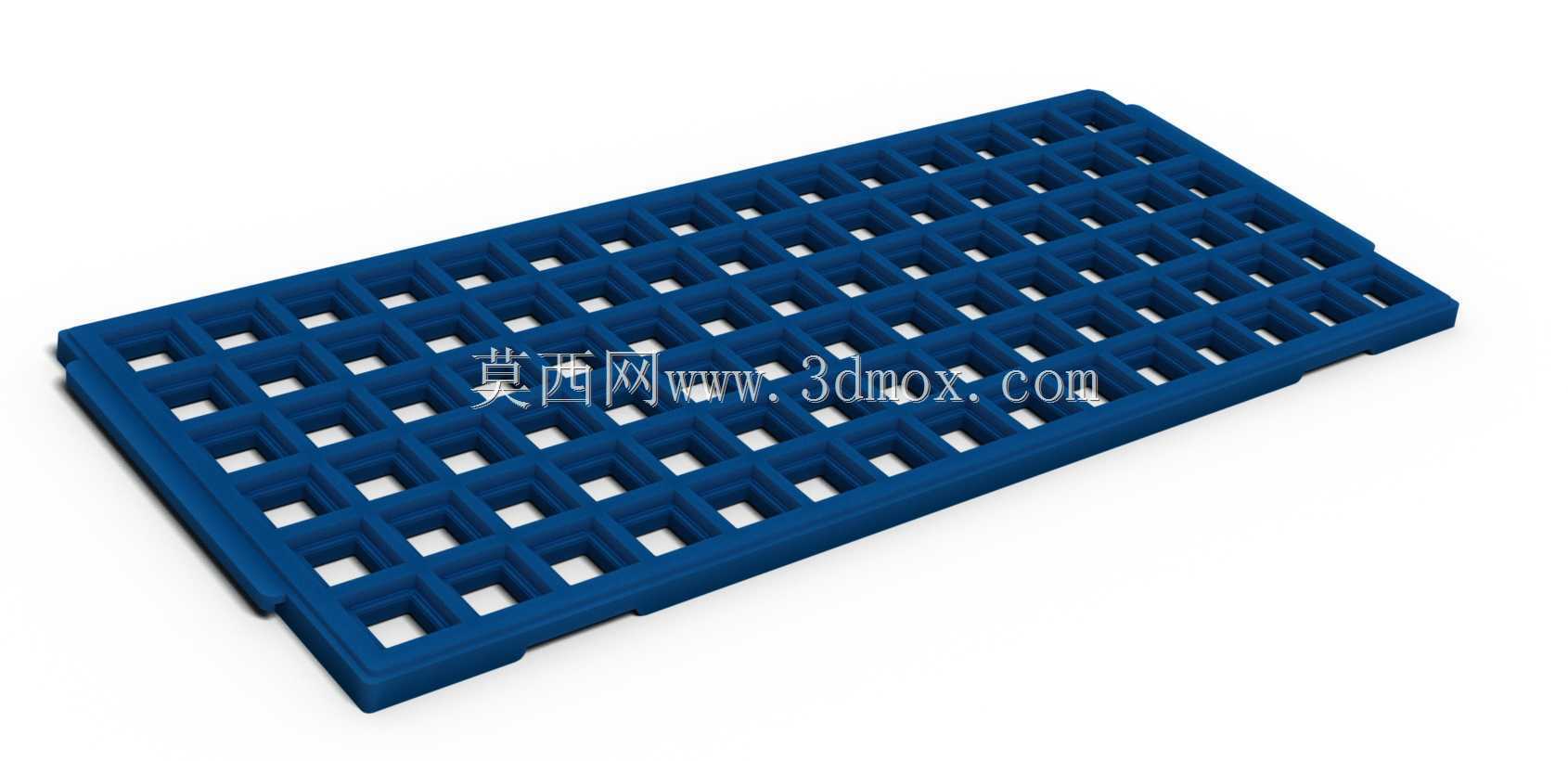

LQFP封装100位芯片承载JEDEC托盘结构

　　在半导体封测、电子元器件仓储周转以及SMT表面贴装生产线的全流程里，这类符合JEDEC标准的芯片承载托盘是贯穿物料流转的核心工装部件，不同于散装料管或者编带包装的形式，矩阵式排布的托盘结构能够同时完成上百颗LQFP封装芯片的规整收纳，从晶圆切割完成后的成品测试环节，到芯片出厂的长途运输防护，再到SMT产线上料前的暂存、自动上料机构的取料定位，这类托盘都能提供稳定的定位与防护作用，避免引脚在流转过程中出现磕碰变形、静电击穿或者混料错料的问题。

　　从结构设计逻辑来看，这款100位的LQFP托盘整体采用矩形薄型基体设计，所有芯片容纳槽位按照等间距矩阵排布，每个槽位的内腔轮廓完全匹配LQFP封装芯片的外形尺寸，槽体四周预留了微小的避让间隙，既能够保证芯片可以顺畅放入槽内，不会因为尺寸公差出现卡滞，又能限制芯片在槽内的横向窜动，避免运输过程中芯片移位导致引脚互相剐蹭。槽位的边角位置做了微小的倒角处理，一方面是注塑成型时方便脱模，减少注塑件的应力集中，另一方面也能在芯片放入时起到导向作用，即使机械手取放料存在微小的位置偏差，也能顺着倒角滑入槽位，不会出现芯片被槽边顶坏的问题。

　　托盘的基体边缘设置了统一的定位凸台与卡扣结构，这部分结构是完全匹配自动化产线上的料架、上料机构定位基准设计的，当托盘堆叠放置时，上下层的凸台与凹槽可以互相嵌合，保证堆叠后的整体垂直度，不会出现滑移塌垛的问题，同时堆叠后相邻托盘之间会预留出足够的间隙，避免上层托盘直接压到下层芯片的引脚表面。托盘的侧边还设计了统一的导向边，能够适配SMT产线自动上料机的导轨槽，不需要额外加装适配工装就可以直接送入上料工位，减少产线换型的调整时间。

　　从安装与适配边界来看，这类托盘的外形尺寸严格遵循JEDEC标准规定的尺寸公差范围，长度、宽度以及厚度方向的尺寸偏差控制在极小的范围内，能够兼容市面上绝大多数标准的芯片测试治具、自动烧录机座以及SMT贴片机的托盘供料器，不需要针对特定设备做二次加工。每个槽位的深度设计也经过反复验证，既能够让芯片完全沉入槽内，保证堆叠时不会触碰到上层托盘，又不会因为槽深过大导致贴片机吸嘴取料时行程不足，出现吸料失败的问题。槽体底部还设计了微小的透气孔，当芯片放入槽内时，槽内的空气可以顺着透气孔排出，不会因为腔内气压顶住芯片导致芯片放不平，同时在需要取出芯片时，透气孔也能避免槽内形成负压，方便芯片顺利被取出。

　　在材料选型对应的结构设计上，这类托盘通常采用抗静电的注塑材料一体成型，所以整个结构没有额外的拼接部件，整体强度能够满足多次周转重复使用的需求，基体的平面度控制在较高的精度范围内，不会因为长期堆叠或者环境温湿度变化出现明显的翘曲变形，保证在自动化设备上定位时的基准精度。托盘表面没有多余的凸起结构，整个平面保持平整，在料架上存储时可以最大化利用存储空间，同时也方便人工搬运时的拿取，不会因为尖锐边角划伤操作人员。另外，托盘的一角设置了防呆缺角结构，对应芯片的第一引脚方向，操作人员或者自动化视觉系统可以通过这个缺角快速判断托盘的摆放方向，避免芯片放反导致后续贴装时出现方向错误，减少产线的不良率。

　　不同于定制化的专用载具，这类符合通用标准的JEDEC托盘可以适配同封装尺寸的不同型号芯片，不需要根据芯片型号单独开模，能够大幅降低电子制造环节的包装与周转成本，在芯片设计阶段，封装工程师也会参考这类标准托盘的尺寸来规划封装的外形公差，保证芯片能够顺利适配通用的周转载具，打通从芯片制造到终端贴装的全流程物料链路。
