三角铰接式机械连接摇臂结构设计

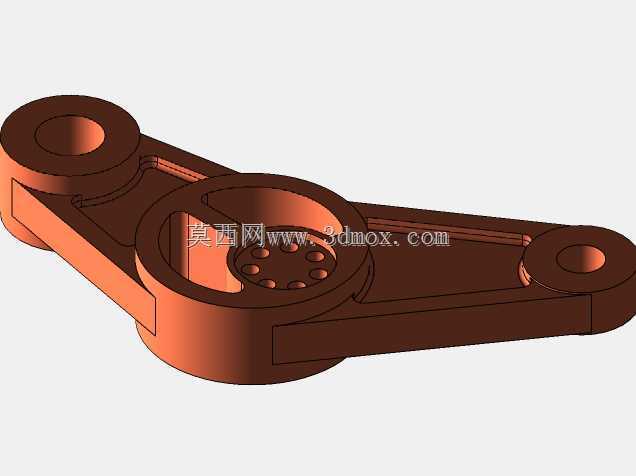

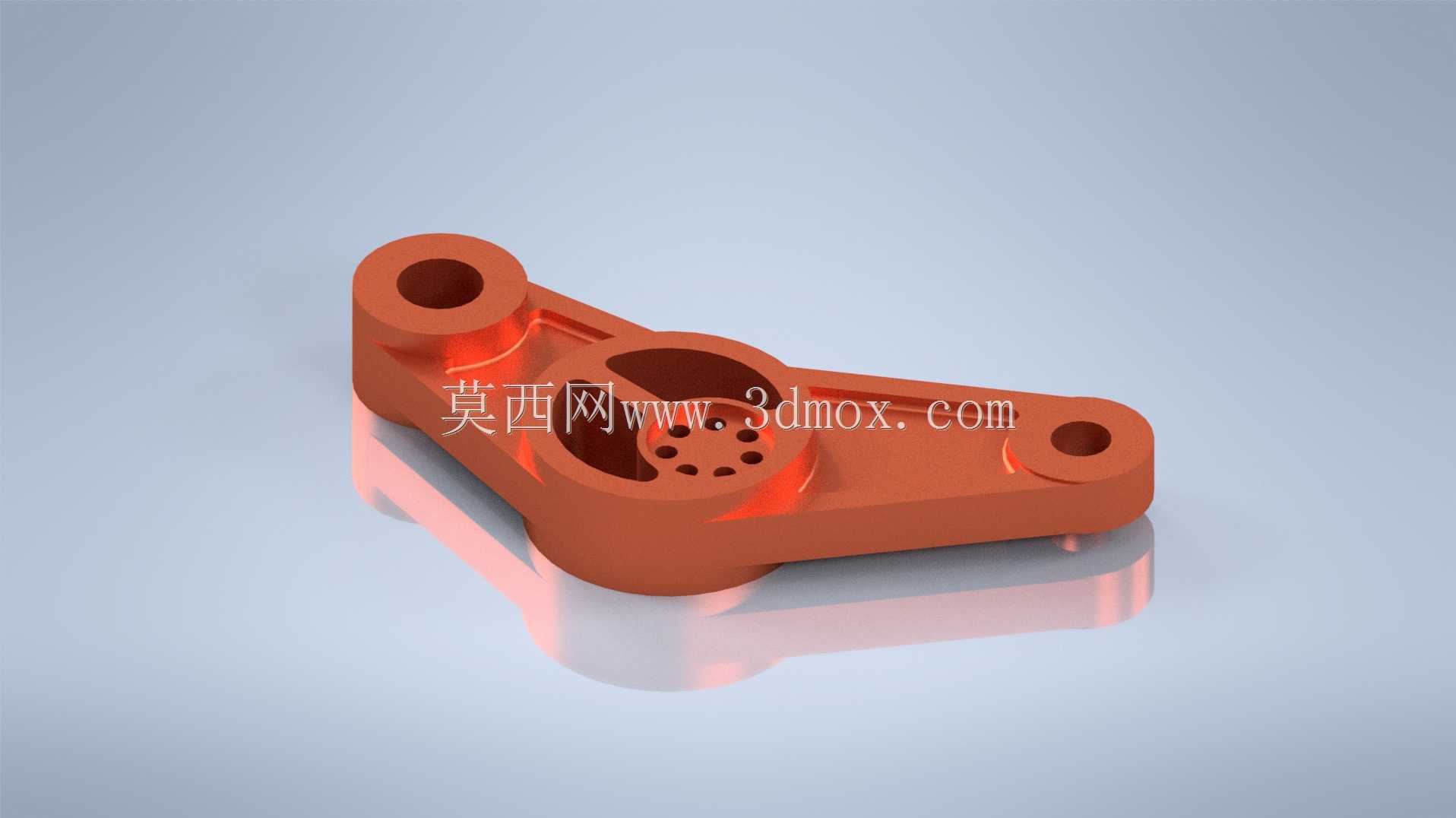

　　这类三角布局的铰接摇臂，常见于中小载荷的间歇传动链路里，比如轻工设备的连杆传动组、检测设备的工位切换摆臂、小型自动化装置的力矩传递构件，核心作用是在三个铰接点位之间完成既定轨迹的动力传导，同时承担相邻部件的位置约束功能，避免传动过程中出现杆件侧偏、行程超差的问题。从结构上看，三个带贯通孔的安装耳位呈非等边三角分布，其中尺寸最大的主铰接孔位于结构重心偏置位置，孔位周边做了加厚凸台处理，用来匹配对应直径的铰接销轴，承担整个摇臂的主回转支撑载荷，凸台边缘做了均匀的圆角过渡，避免应力集中在孔位与臂身的衔接位置，长期往复摆动下不容易出现根部断裂的问题。另外两个尺寸一致的副铰接孔分别布置在两条臂身的末端，孔位端面同样做了小凸台强化，

　　用来连接动力输入杆与执行端连杆，两个副孔的中心距经过严格的轨迹校核，能保证摆动过程中输入与输出端的行程匹配设计要求，不会出现传动卡滞、死点位置超差的情况。主孔位旁侧设计的一组阵列小孔，主要作用是减重同时兼顾摇臂的动平衡调校，不同孔径的镂空可以在不额外增加配重块的前提下，调整整个摇臂的质心位置，降低高速摆动时的惯性冲击，这些小孔的边缘都做了倒角处理，避免加工残留的锐边造成应力集中，也能减少喷漆、表面处理时的积液问题。臂身的截面采用了变厚度设计，从主孔位向两个副孔位逐渐收薄，既保证了主受力区域的结构强度，又尽可能降低了整个构件的自重，臂身与各孔位凸台的衔接处全部采用大圆角顺滑过渡，没有直角突变结构，不管是采用注塑成型、

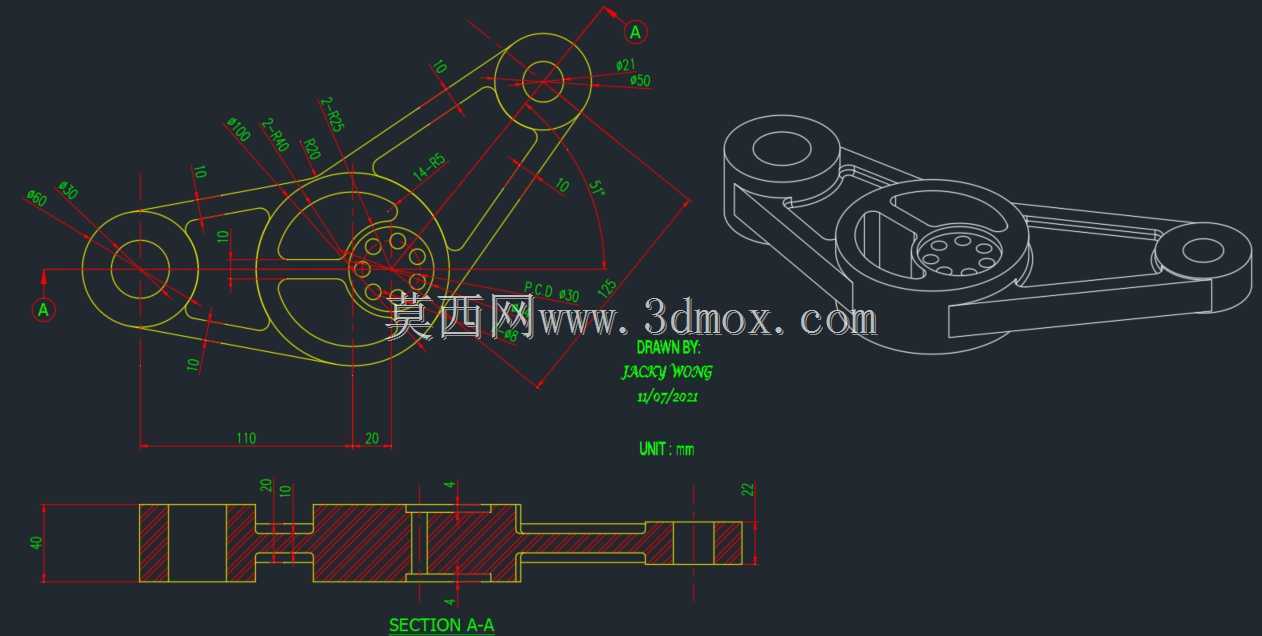

　　金属压铸还是铣削加工，都能减少成型缺陷，加工时的刀具路径也更顺畅，不需要额外的清根工序。安装边界方面，三个铰接孔的同轴度公差需要控制在0.02mm以内，保证销轴穿入后不会出现别劲的情况，两个副孔相对于主孔的位置度公差不超过0.03mm，避免装配后传动轨迹偏离设计值，整个摇臂的摆动平面内轮廓没有外凸的尖锐结构，相邻部件摆动时的安全间隙预留了不小于2mm的余量，不会出现运动干涉。设计这类构件的时候，首先要根据传动链路的行程要求反推三个孔位的中心距，再结合传递的扭矩大小核算臂身的截面厚度，主孔位的直径要匹配标准销轴的尺寸系列，尽量选用通用规格的紧固件，降低后续的维护替换成本，表面处理根据使用场景选择，普通工况下做喷塑防锈即可，

　　有耐磨要求的场景可以在铰接孔内压入铜衬套，减少销轴与孔壁的磨损，延长构件的使用寿命。实际装配时，主孔位作为固定回转支点，两个副孔分别连接动力端与执行端，摆动过程中臂身的受力主要是沿臂身方向的拉压载荷，变截面的设计刚好匹配这种受力分布，不会出现材料冗余或者强度不足的问题，阵列小孔的设计也方便后期调整质心，如果实际运行中出现摆动惯性过大的情况，还可以通过在小孔内加装配重钉的方式微调动平衡，不需要重新加工整个构件。
