木屑稻草压块成型设备三维结构设计

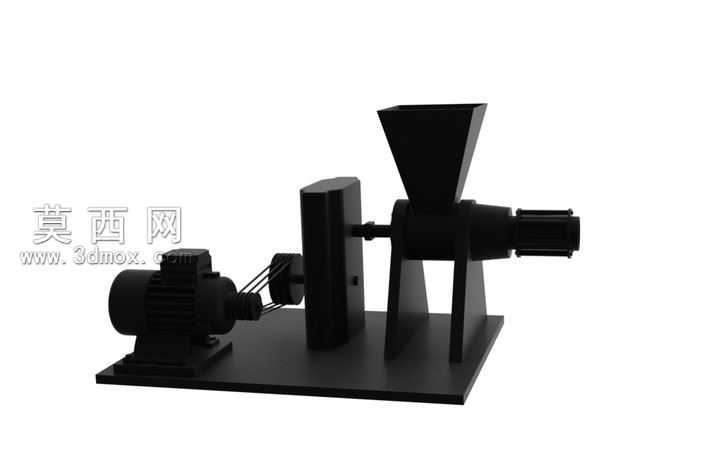

本模型为针对木屑、稻草等农林废弃物压块成型作业设计的专用设备，整体采用三维建模软件完成全参数化结构搭建，建模过程严格遵循机械设计规范，对各部件的装配关系、运动干涉情况进行了反复校验，确保模型可直观还原设备的真实运行逻辑。模型整体采用哑光黑色金属材质进行渲染表现，统一的材质设定既凸显了工业设备的厚重质感，也清晰区分了不同功能模块的结构边界，避免多材质混杂造成的视觉干扰，让观察者可快速梳理设备的组成逻辑。从结构组成来看，设备底部为一体化焊接式机架平台，作为所有功能部件的安装基准，平台表面预留了对应各组件的安装定位孔位，保证各部件装配的同轴度与位置精度；机架左侧布置驱动单元，采用电机搭配皮带传动的结构形式，通过带轮将动力传递至挤压工作段，皮带传动的设计可在设备遇到硬质异物卡滞时起到过载缓冲作用，保护核心传动部件不受损坏；机架中部设置立式支撑座，用于承载挤压腔体与传动主轴，支撑座采用加厚板材设计，可承受挤压作业过程中产生的径向与轴向载荷，避免长期作业出现结构变形；设备上部设置漏斗式进料仓，大角度倾斜的仓壁可保证木屑、稻草等轻质物料依靠自重顺利滑入挤压腔，不会出现架桥、堵料的问题；挤压腔体为水平布置的圆筒结构，内部设置螺旋推送挤压组件，可将进入腔体的松散物料持续向出料端推送，同时通过腔体容积的逐步变化对物料施加挤压力，将松散的农林废弃物压缩为致密块料，出料端设置成型模口，可根据需求更换不同规格的模口得到不同尺寸的压块成品。设计过程中充分考虑了设备的实用性与维护便捷性，各连接部位均采用标准化紧固件装配，传动部位预留了润滑维护空间，进料仓与挤压腔体采用快拆式连接结构，方便后期清理腔体内部残留物料、更换磨损的挤压部件；整体结构布局紧凑，动力传递路径短，可有效降低作业过程中的动力损耗，同时各功能模块分区明确，不会出现物料散落污染传动部件的问题，能够长期稳定适配农林废弃物回收压块的作业场景。
