立式双导柱气动压力机三维设计

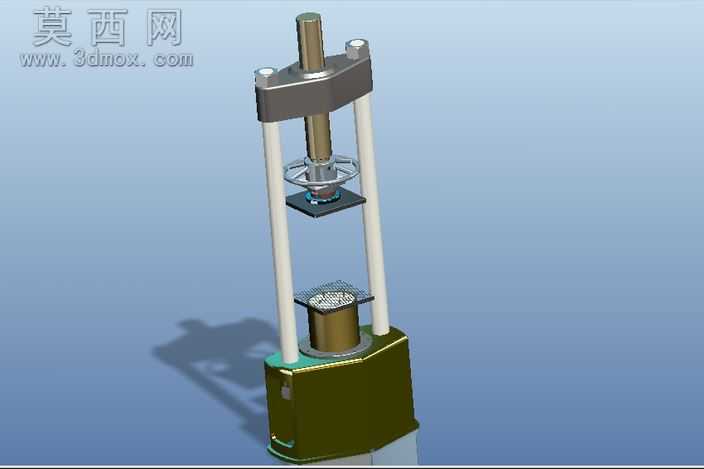

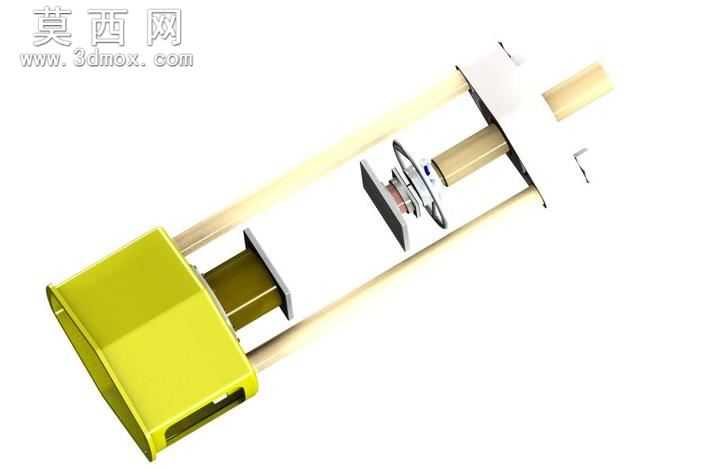

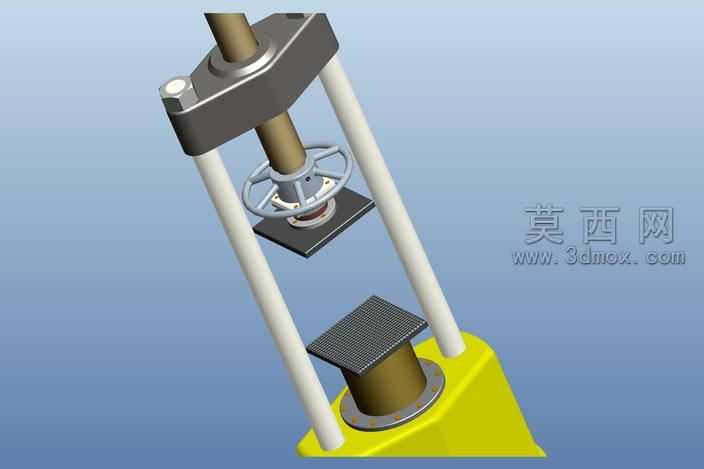

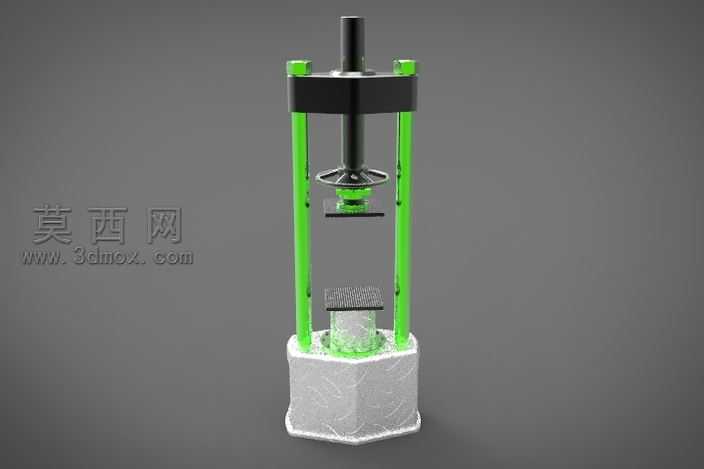

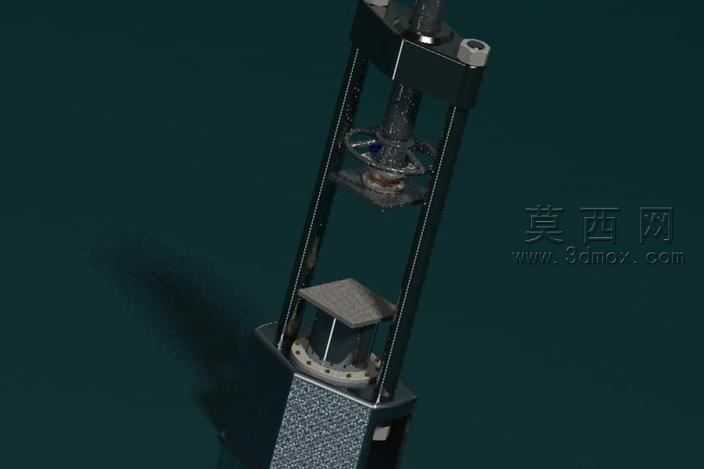

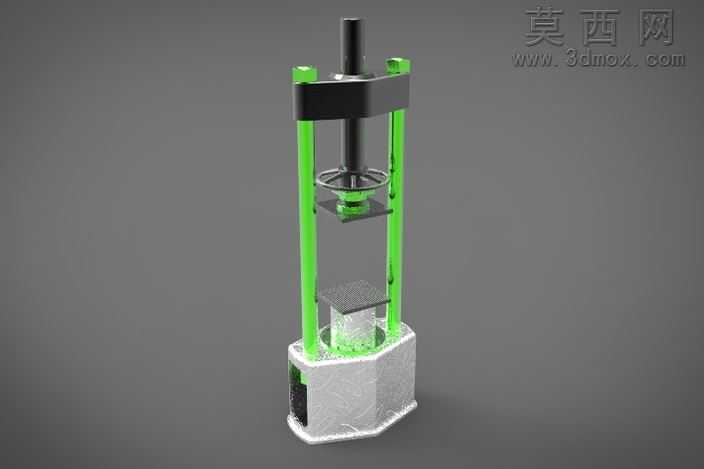

本作品为立式双导柱结构的气动压力机三维模型，整体采用Pro/Engineer Wildfire系列软件完成全参数化建模，建模过程严格遵循机械设计规范，对设备各组成部件进行1:1等比例还原，完整呈现气动压力机的整机结构与装配关系。模型构建阶段，首先完成底部基座的实体建模，基座采用带切角的多边形箱体结构，建模时通过拉伸、拔模、倒圆角等特征命令还原基座的注塑/铸造质感，预留气动元件安装腔与走线空位，保证基座的结构合理性与安装适配性。立柱部分采用双平行光导柱设计，建模时严格保证两根导柱的同轴度、平行度公差，导柱表面赋予亮绿色半透明硬质工程塑料材质，还原导柱的耐磨防护层视觉效果，导柱与上下安装座的配合位置添加装配限位特征，还原真实的装配约束关系。顶部的气动执行单元为整机核心动力部件，建模时还原了气缸缸体、活塞杆、顶部安装端盖的完整结构，缸体采用黑色哑光金属材质，活塞杆做镀铬亮面金属处理，中部设置黑色环形安装横梁，用于固定气缸主体同时连接两侧导柱，横梁与导柱的配合位置添加滑动衬套特征，还原导柱导向的滑动结构。中部的压装执行组件包含上压头、工件定位台、下部承压台，上压头采用圆盘式结构，建模时添加环形加强筋特征提升结构强度，下部承压台采用网格纹理的防滑工作台面，赋予灰色磨砂金属材质，还原工作台的耐磨防滑属性。渲染阶段采用工作室级光照环境，对不同部件分别赋予对应材质：基座为灰白色磨砂铸塑材质，导柱为半透明荧光绿硬质塑料，金属结构件根据功能区分哑光黑、亮铬、磨砂灰等不同金属质感，通过光影调整突出各部件的结构层次与装配关系，清晰展示设备的动作逻辑：气动活塞杆带动上压头沿双导柱垂直下行，配合下部承压台完成工件的压装、冲压、成型等压力加工作业。整体设计结构紧凑，双导柱结构可有效保证压头下行的垂直度，避免压装偏载，气动驱动方式具备响应快、压力稳定、清洁环保的特点，适用于小型零部件的压装、冲孔、铆接等轻载压力加工场景，模型完整保留各部件的建模参数与装配约束，可直接用于结构验证、教学演示、方案展示等场景。
