教学用开槽阶梯轴结构设计作品

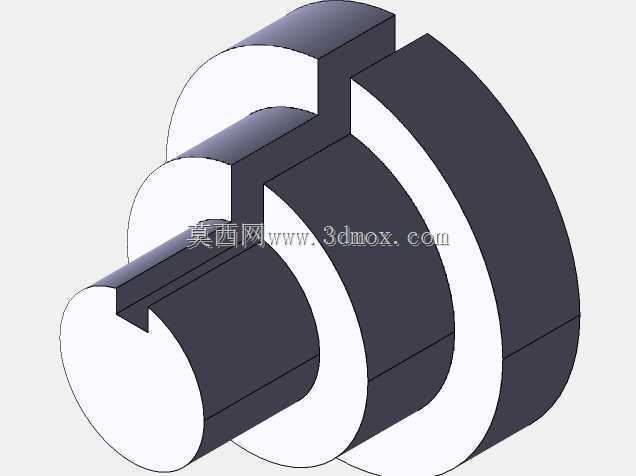

　　这款开槽阶梯轴的结构设计，核心围绕轴类零件的装夹定位、扭矩传递需求展开，在常规阶梯轴的轴段基础上，于端部轴段开设通槽结构，可适配卡簧、平键类连接件的安装需求，同时兼顾教学场景下的特征演示作用。从实际应用场景来看，这类带开槽结构的阶梯轴常出现在小型传动机构、教学实验台、简易减速装置中，作为动力传递的核心支撑零件，既可以通过阶梯轴肩实现轴上零件的轴向定位，也能借助端部开槽结构完成周向防转或者轴向限位，避免轴上套装的齿轮、带轮、联轴器等零件出现轴向窜动或者周向打滑的问题。

　　从设计思路层面拆解，这款轴的各轴段直径采用逐级变化的阶梯形式，不同直径的轴段分别对应不同的安装配合需求：大直径轴段可作为定位轴肩，抵靠轴承内圈或者传动零件的端面，控制零件的轴向安装位置；中间过渡轴段用于套装传动件，轴段长度根据配套零件的轮毂宽度预留合理的安装间隙，避免零件装配后出现轴向顶死或者间隙过大的问题；端部开槽的小直径轴段，槽的宽度与深度经过尺寸校核，既保证槽底位置的轴截面强度满足扭矩传递要求，不会在长期交变载荷下出现应力集中断裂的问题，也能适配标准规格的卡簧或者键块安装，不需要额外定制非标连接件，降低装配与维护的配件成本。

　　在外形尺寸与安装边界方面，这款轴的各轴段同轴度公差控制在合理范围内，轴段过渡位置采用微小圆角过渡，减少应力集中点，开槽位置的槽壁与轴端面保持垂直，保证卡簧安装后能够均匀贴合槽壁，不会出现偏载导致的卡簧脱出问题。安装时，大直径轴段一侧可作为装配基准面，依次套装轴承、传动件后，在端部开槽位置装入限位件即可完成轴向固定，不需要额外加工螺纹或者钻孔，装配流程简单，适合教学场景下的拆装练习，也能满足小型低速传动机构的使用需求。

　　从功能特性来看，这款开槽阶梯轴没有复杂的异形结构，所有特征都采用常规机加工工艺即可完成生产：外圆面通过车削加工就能达到要求的尺寸精度与表面粗糙度，端部开槽通过铣削加工一次成型，不需要特殊的工装夹具，加工成本低，生产效率高。在教学场景中，这款轴涵盖了轴类零件常见的阶梯轴肩、退刀结构、开槽特征，能够帮助初学者理解轴类零件的设计逻辑，掌握轴上零件定位、固定的基本方式，也能作为三维建模练习的典型案例，练习旋转凸台、拉伸切除等基础建模命令的使用，理解特征建模的先后顺序对建模效率与模型可编辑性的影响。在实际设备应用中，这类轴适合传递中小扭矩的工况，转速不超过每分钟一千转的场景下，轴的结构强度完全满足使用要求，配合标准轴承使用时，轴颈位置的尺寸公差可根据配合需求调整为过渡配合或者间隙配合，适配不同的装配精度要求。
