平移转旋转运动转换简易引擎结构

　　这套简易引擎结构核心作用是完成直线平移运动到圆周旋转运动的形式转换，在小型动力演示装置、教学实验台、入门级机械原理实训场景中应用十分广泛。很多职业院校的机械基础实训环节，都会用到这类结构作为直观教具，帮助刚接触机械设计的学生理解运动转换的核心逻辑，相比复杂的多缸内燃机结构，它去掉了配气、冷却、润滑等冗余系统，只保留最核心的运动传递链路，能让观察者一眼看清动力传递的完整路径。

　　从功能特性来看，这套结构没有设置复杂的动力输入接口，既可以手动推动滑块端模拟平移动力输入，观察输出轴的旋转状态，也可以在旋转轴端外接低速电机，反向演示旋转运动转平移运动的过程，双向运动传递的特性让它能适配两类不同的演示需求。整个机构的运动副全部采用低副设计，转动副位置预留了标准的轴套安装间隙，滑动副的接触面做了平面度处理，实际运行时的摩擦阻力很小，不需要额外加注润滑脂就能顺畅完成动作演示，长期反复操作也不会出现明显的卡滞问题。

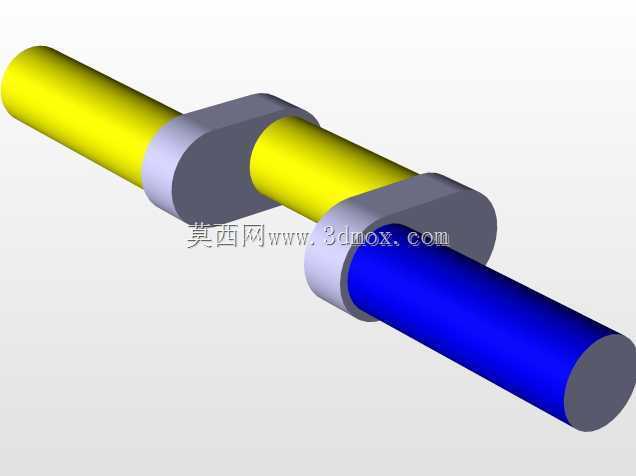

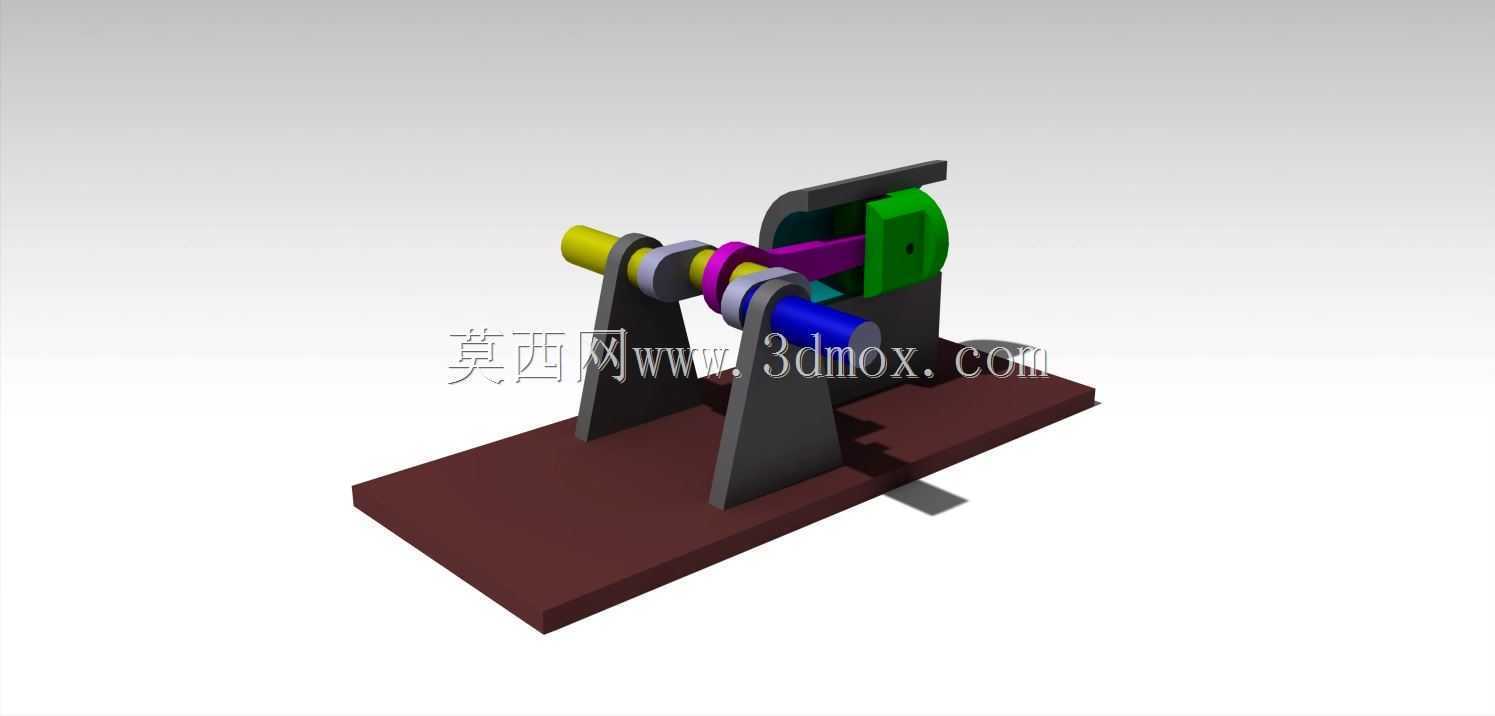

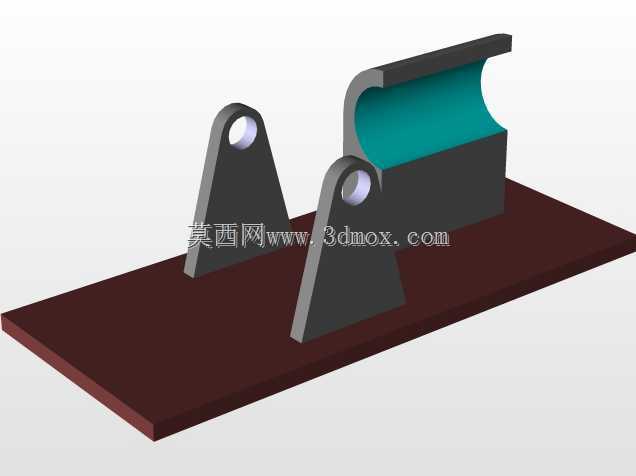

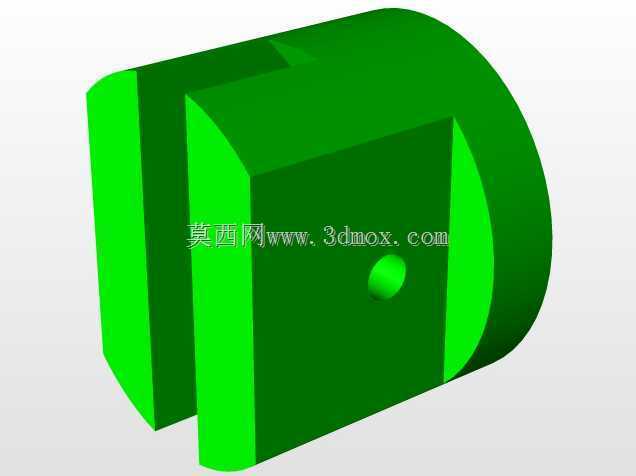

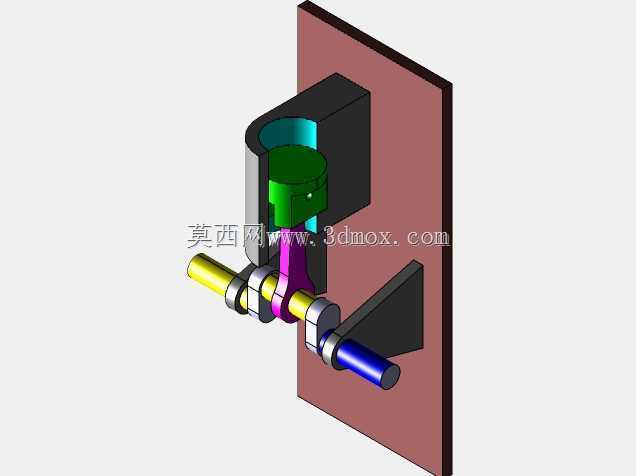

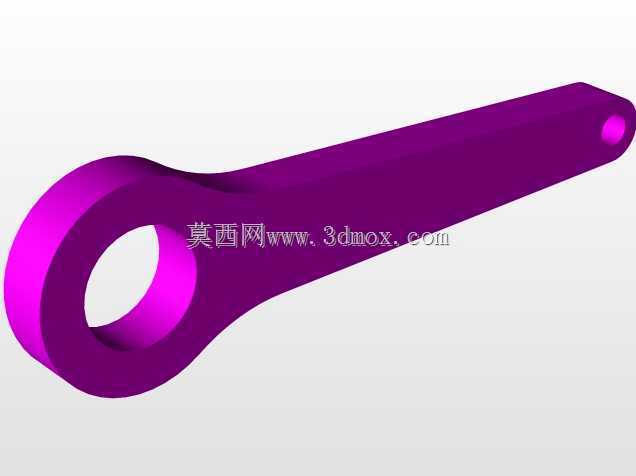

　　设计思路上完全遵循最简原则，底座采用整块平板式结构作为所有部件的安装基准，两个立式支撑座通过螺栓固定在底座上，直接承担输出轴的径向支撑载荷，省去了额外的轴承座安装支架，减少了零件总数量。曲柄部分采用偏心销与连杆铰接的经典结构，连杆另一端连接平移滑块，滑块的导向面直接与底座上的凸台配合，不需要额外加装线性导轨，大幅降低了加工与装配的难度。所有零件的外形都采用规则几何体设计，没有复杂的曲面特征，不管是3D打印制作实物，还是用于数控加工实训的编程练习，都能快速完成生产准备。

　　安装边界方面，整套结构的底座长宽尺寸控制在200mm×120mm范围内，整体高度不超过100mm，输出轴的中心高距离底座安装面为60mm，轴端伸出支撑座的长度为15mm，预留了安装手轮或者联轴器的空间。平移滑块的行程为30mm，运动过程中不会超出底座的边缘范围，不需要额外预留外部避让空间，直接通过底座上的四个安装孔就能固定在实训台或者演示面板上，安装孔采用直径5mm的通孔设计，适配常用的M4螺栓固定，对安装面的平面度要求不高，普通木质、金属质实训台面都能满足安装要求。

　　在实际的教学应用中，这套结构还可以搭配位移传感器、转速传感器使用，实时采集平移端的位移数据和旋转端的转速数据，帮助学习者定量理解曲柄转角与滑块位移之间的对应关系，验证曲柄滑块机构的运动学公式。它的所有外露部件都没有尖锐棱角，运动部件的间隙控制在3mm以上，不会出现夹手的安全隐患，完全符合教学实训设备的安全要求。对于刚接触三维建模的学习者来说，这套结构的零件数量少，装配关系清晰，也是练习装配约束、运动仿真的绝佳素材，通过对这套结构的建模与仿真，可以快速掌握旋转副、滑动副的添加方法，理解机构干涉检查的基本流程，为后续设计更复杂的动力机械打下基础。
