高曲面连续性排档头结构设计方案

　　在乘用车辆、工程作业机械以及特种作业装备的操控系统中，排档头作为操作人员与换挡执行机构直接接触的交互部件，其设计合理性直接影响操作手感、换挡精准度以及长时间作业下的操作疲劳度，是传动操控链路中不可忽视的末端执行交互零件。不同于常规外露结构件仅需满足外观包覆要求，排档头的设计需要同时兼顾力学传递稳定性、人机握持贴合度以及长期使用下的结构可靠性，曲面过渡的连续性直接决定了握持时的触感一致性，若曲面存在棱边、曲率突变，不仅会在频繁换挡操作中造成局部应力集中，加速表层包覆材料的磨损，还会让操作人员在盲操作时产生触感偏差，影响换挡动作的判断效率。

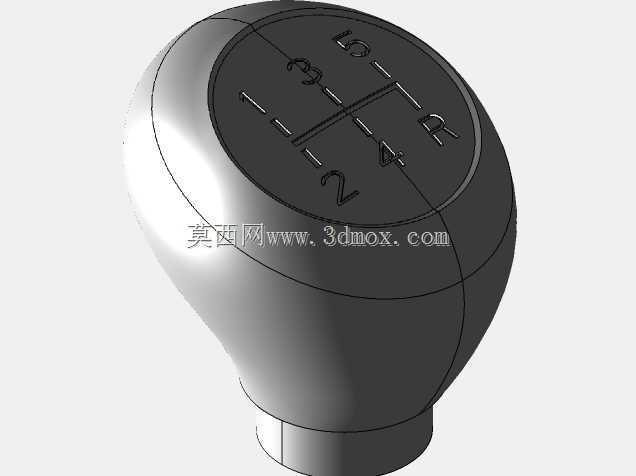

　　本次设计的排档头采用G2级曲面连续过渡标准，从结构设计逻辑上，首先匹配换挡杆顶端的安装接口边界，安装配合段采用内孔定位加周向防转结构，配合公差选取过渡配合区间，既保证安装后无径向窜动，也能避免过盈配合造成的装配应力残留，安装端面预留0.2mm的压装余量，适配不同车型换挡杆的装配高度差，无需额外调整垫片即可完成适配。握持区域的曲面轮廓完全贴合人手自然握持时的掌指曲面形态，拇指放置区域做微凹面处理，换挡施力方向的曲面曲率随施力角度渐变，避免操作时出现打滑问题，整个外露曲面无曲率突变点，G2连续的曲面过渡让表层包覆材料（无论是软质注塑、真皮包覆还是哑光烤漆工艺）都能均匀附着，不会出现局部壁厚不均导致的外观缺陷。

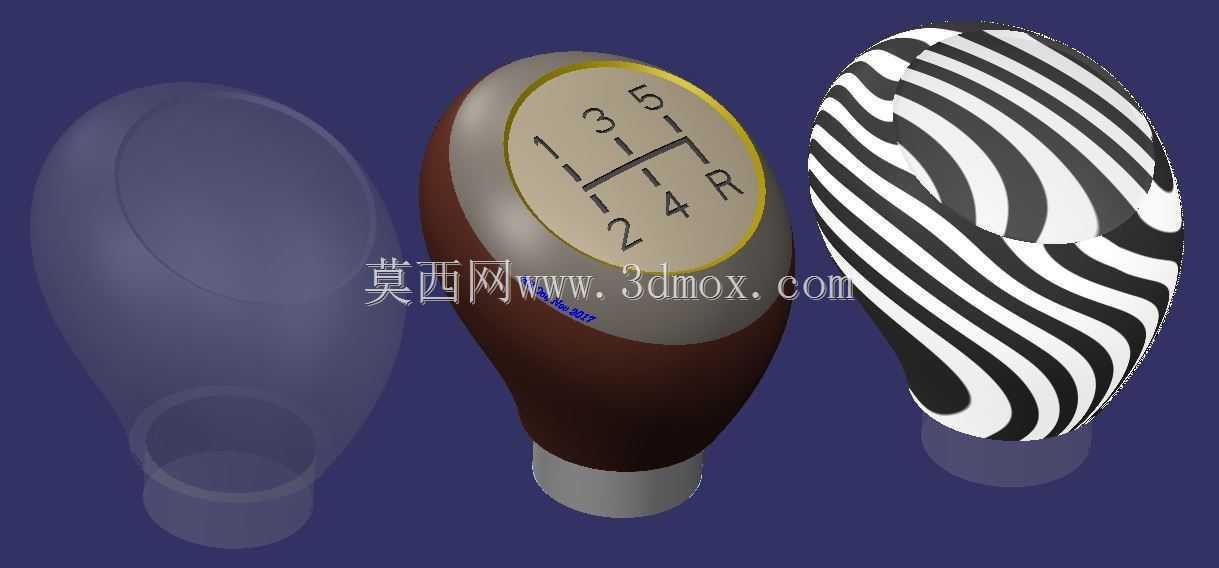

　　从实际应用场景来看，这类排档头可适配手动挡乘用车辆、小型工程机械的换挡操纵机构，也可经过接口尺寸调整后用于工业设备的档位切换操作端。设计过程中首先锁定安装边界尺寸：安装内孔直径匹配主流换挡杆的12mm标准直径，防转槽宽度4mm，深度2mm，整体外露高度控制在75mm，最大握持处直径38mm，整体重量控制在120g以内，避免重量过大造成换挡杆顶端负载过高，长期使用出现换挡杆变形问题。曲面构建阶段先通过多截面曲面搭建基础轮廓，再通过曲率分析工具逐段调整曲面控制点，确保相邻曲面的曲率变化率连续，消除曲面间的硬棱，在手掌常接触的三个握持区域，曲面粗糙度控制在Ra1.6以下，既保证握持时的摩擦力适中，也不会因为过于光滑造成操作打滑。

　　结构强度方面，排档头内部设置十字形加强筋，连接安装内孔与外壁，筋板厚度2mm，既保证整体结构的抗冲击强度，在承受150N的侧向换挡力时不会出现开裂变形，也能控制整体重量，避免注塑成型时出现缩痕。底部与换挡杆防尘套的配合位置设计1.5mm高的定位凸台，凸台边缘做R1圆角过渡，避免防尘套反复摩擦出现破损，凸台直径比防尘套配合口径小0.5mm，预留防尘套的安装活动余量，适配换挡时的角度摆动需求。不同于市面上部分排档头仅做外观曲面忽略结构强度的设计，本次设计在曲面构建完成后同步进行了力学仿真验证，在频繁换挡的交变载荷下，结构应力集中点位于加强筋与安装孔的连接位置，最大应力值远低于常用工程塑料的屈服强度，可满足十万次以上的换挡操作寿命要求。

　　从人机工程角度考量，排档头的顶端曲面做微弧处理，适配手掌自然下压时的形态，侧面的曲面弧度根据四指弯曲角度调整，每个手指对应的接触位置曲率都做了差异化调整，确保握持时每个手指都能均匀贴合曲面，不会出现局部压强过大的问题，长时间操作也不会产生明显的握持疲劳。曲面的G2连续性除了提升触感之外，也让后续的表面处理工艺更易实现，无论是做晒纹、喷漆还是包覆处理，都不会因为曲面曲率突变出现工艺缺陷，外观一致性更好。在安装适配性上，除了标准的内孔安装结构，还预留了档位标识的嵌装槽，槽深0.8mm，可适配不同规格的档位标识嵌件，无需修改主体结构即可满足不同档位布局的使用需求，嵌装槽边缘做R0.3圆角，避免嵌件安装后出现边缘割手的问题。
