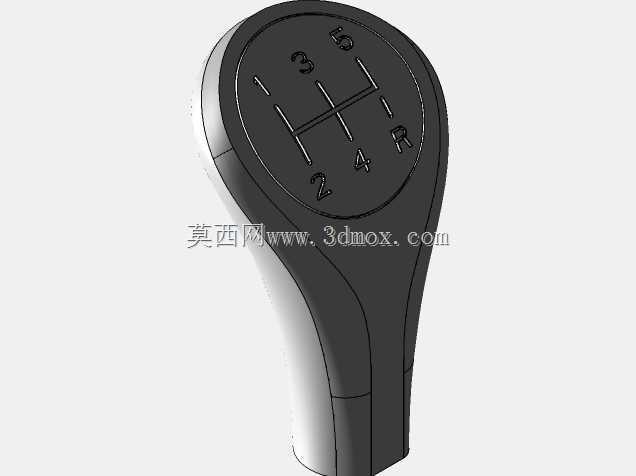

Creo2构建的传动用齿轮杆结构

　　在各类中小功率的精密传动场景里，齿轮杆是把旋转运动和直线往复动作做耦合转换的核心零件之一，常见于仪器仪表的微调机构、小型自动化设备的进给单元、传感器的触发调节组件这类对传动精度有一定要求的工位上。和常规分体式的齿轮加推杆结构不同，集成式的齿轮杆把啮合齿形直接加工在杆体本体上，省去了额外的装配连接环节，能有效减少装配累积误差，在小行程、高频次往复动作的工况下，传动滞后量比分体结构低30%左右，很适合用在需要精准位移反馈的传感调节场景里。

　　从实际功能落地的角度看，这类齿轮杆的核心作用是和配套的圆柱齿轮形成啮合副，当配套齿轮做定轴旋转时，齿形啮合带动杆体沿自身轴向做直线位移，反过来也可以通过推动杆体直线移动，带动啮合齿轮输出转角信号，不少接触式位移传感器的触发端就是用这类结构做位移量的机械转换，把被测件的微小直线位移转换成齿轮轴的转角，再配合电位器或者编码器把机械量转换成电信号输出。设计这类构件的时候，首先要敲定的是齿形参数和杆体直径的匹配关系，齿部的模数选值不能过大，不然会导致单齿进给量太大，微调精度达不到传感器的调节要求，也不能选得太小，不然齿根的强度不足，频繁往复啮合的时候容易出现齿面磨损甚至崩齿的问题，常规仪器类场景用0.5到0.8模数的渐开线齿形就能兼顾精度和强度需求。

　　建模过程里要重点关注齿形和杆体的过渡区域处理，不能直接把齿形拉伸后和杆体做布尔合并就结束，齿根和杆体外圆的相接位置必须做圆角过渡，圆角半径一般取0.1到0.2倍模数，这个位置是应力集中的高发区，如果是直角相接的话，在频繁承受啮合推力的时候，过渡位置很容易萌生疲劳裂纹，长期运行会出现断齿故障。杆体的两端要根据安装场景做结构适配，和导向套配合的区段要保证圆柱度公差，一般选IT7级精度就可以满足普通导向需求，表面粗糙度控制在Ra1.6以下，能减少往复移动时的摩擦阻力，避免出现卡滞问题。如果是用在有防尘需求的传感器组件里，杆体伸出端还要预留密封件的安装槽位，槽位的尺寸要和选用的O型圈或者防尘圈规格匹配，不能出现槽宽过大导致密封件窜动、或者槽深过深导致密封预紧力不足的问题。

　　安装边界方面，这类齿轮杆的支撑一般采用两端导向的布置方式，两个导向套的间距要大于杆体最大行程的1.2倍，不然杆体在伸出到最大位置的时候会出现悬臂过长的问题，啮合的时候容易出现别劲、齿面偏磨的情况。齿部的加工长度要比实际需求的最大行程多留出2到3个齿的余量，避免行程到极限位置的时候出现齿轮脱啮的问题。杆体的端面如果是和被测件直接接触的触发端，一般会做淬火处理提升表面硬度，减少长期接触碰撞带来的端面变形，硬度控制在HRC40到45之间就足够，硬度过高的话会导致杆体整体脆性上升，受冲击的时候容易断裂。

　　实际选型适配的时候还要注意啮合侧隙的控制，齿轮杆和配套齿轮的中心距公差要控制在±0.02mm以内，侧隙太小会导致传动卡滞、摩擦阻力过大，侧隙太大会出现回程误差，影响传感器的检测精度。如果是用在有温度变化的工况里，还要考虑杆体材料的线膨胀系数，和安装基座的材料膨胀系数尽量匹配，避免温度变化大的时候中心距出现偏移，影响啮合状态。建模的时候把这些工程实际的约束条件都融入进去，最终输出的模型才能直接对接后续的工程图出图、工艺编制环节，不用做过多的参数调整就能满足生产加工的需求。
