商用风冷多层食品展示冷藏柜结构设计

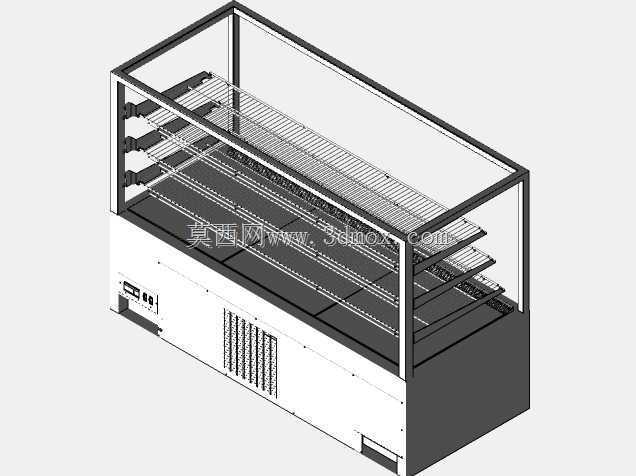

　　做商用餐饮设备结构设计快十二年，经手的冷柜类三维模型少说也有七八十套，这次的多层开放式展示柜结构，是针对街边便民餐车、商圈轻食档口、社区生鲜小店这类场景做的适配方案，和传统封闭门冷柜的设计逻辑完全不同。先从安装边界说起，这类设备大多要嵌入档口操作台或者餐车预留位，整体宽度控制在1.5米级，深度不超过0.8米，底部机组舱高度预留0.35米，上方展示区总高1.1米，算上顶部玻璃围挡的包边总高控制在1.45米，刚好适配成年人站立取餐的视线高度，不会因为过高遮挡档口经营者和顾客的交流视线，也不会因为过低浪费纵向置物空间。

　　设备的核心用途是做即食食品的低温陈列，像卤味凉菜、切配好的鲜果、盒装甜品、预包装便当这类需要0-10℃储存的即食商品，都能放在层架上展示，和后厨用的储存冷柜不同，这类展示柜要兼顾制冷均匀性和拿取便捷性，所以设计的时候没有做推拉门结构，前侧完全开放，靠顶部出风形成的风幕隔绝外部热空气，避免冷量流失。风幕的风道设计是整个结构的核心，我在建模的时候特意把出风口做了15度的向内倾斜角度，每层置物架的后侧都做了隐藏式回风口，避免冷风直吹食品导致表面干化，同时保证每层的温差控制在1℃以内，不会出现上层温度够、下层食品变质的问题。

　　层架部分用的是网格冲孔结构，不是实心搁板，一方面是减少冷风循环的阻力，让整个展示区的冷量循环更顺畅，另一方面网格结构不容易积留污渍，日常打理的时候直接把层架抽出来冲洗就行，层架的支撑卡扣做了可调节设计，每50毫米一个档位，经营者可以根据售卖商品的高度调整层间距，比如放高一点的盒装蛋糕就把层间距调大，放小份的卤味拼盘就缩小间距，多放一层提升陈列容量。底部的机组舱做了可拆卸的散热格栅，格栅的开孔率控制在65%，既保证压缩机、冷凝器的散热通风，又能阻挡后厨的杂物、飞虫进入机组舱，侧面预留了检修口，不用把整个设备挪出来就能更换滤芯、检修制冷管路，适配街边档口狭小的安装空间，毕竟很多小吃摊的操作位后面就是墙，根本留不出后背检修的空间。

　　外壳部分用的是内外双层钣金结构，中间填充50毫米厚的聚氨酯发泡层，发泡密度做到每立方米40千克，比普通家用冰箱的发泡密度高15%，毕竟商用设备的开门（这里是开放风幕）时间更长，环境温度更复杂，更好的保温层能降低压缩机的启停频率，延长设备使用寿命。前侧的围挡用的是超白钢化玻璃，不是普通浮法玻璃，透光率能到92%，不会出现玻璃发绿影响食品卖相的问题，玻璃的边角都做了R10的圆角倒边，安装的时候用嵌入式橡胶条固定，既避免玻璃边角磕碰碎裂，也能减少玻璃和钣金硬连接产生的冷桥，防止外表面凝露滴水。

　　控制模块放在设备前侧左下角的位置，操作面板做了内凹设计，避免顾客不小心碰到温度设置，面板上只留温度显示、灯光开关、风幕风速调节三个常用按键，没有多余的复杂功能，毕竟面向的经营者大多不是专业设备操作人员，越简单的操作逻辑越能减少使用故障。设备底部预留了四个可调节脚杯，调节范围是0-20毫米，哪怕安装的地面不平整，也能把设备调至水平，避免冷凝水排水不畅积在舱内，排水管路做了内置式的水封结构，不用额外接下水管道，冷凝水顺着风道流到机组舱上方的接水盘，靠压缩机工作的余热自然蒸发，省掉了频繁倒水的麻烦，特别适合没有固定上下水的流动餐车使用。

　　在做三维建模的时候，我把所有的钣金折弯系数、卡扣配合公差、玻璃安装间隙都按实际生产的参数做了设置，不是那种只能看外观的概念模型，比如层架和支撑卡扣的配合间隙留了0.2毫米，抽拉的时候不会卡滞也不会晃荡，玻璃和橡胶条的过盈配合量留了1.2毫米，既能保证密封又不会压碎玻璃，制冷管路的走向都做了避空设计，不会和钣金棱边接触磨损管路，这些细节都是之前跑现场做售后的时候攒下来的经验，很多刚入行的结构设计师做这类模型，只会照着外观画，忽略实际生产装配的公差和使用场景的痛点，最后做出来的设备看着好看，实际用的时候小问题不断。

　　这类展示柜和传统的传感器类仪表设备不同，属于商用餐饮终端的实用型设备，设计的时候不能只追求外观好看，要把经营者日常使用的所有场景都考虑进去：比如每天打烊的时候做清洁，所有接触食品的部件能不能快速拆卸；比如夏天环境温度到35℃以上的时候，制冷效率能不能跟上；比如设备挪动的时候，底部的脚轮（哦不对，这个款是脚杯，固定安装款）能不能承受整柜装满食品的重量，整柜满载的时候总重量大概在180千克，底部的钣金承重梁做了1.2毫米厚的镀锌板折弯，中间加了加强筋，不会因为长期承重出现底板变形的问题。还有展示区的LED灯带，是藏在顶部玻璃围挡的下侧，做了防眩光处理，光线是4000K的中性白光，照在食品上不会偏色，也不会因为光线太亮晃顾客的眼睛，灯带的供电线路走的是立柱内部的隐藏线槽，不会露在外面影响美观，也避免线路长期接触冷凝水出现漏电隐患。
