400mm口径圆筒式轴流排风设备结构

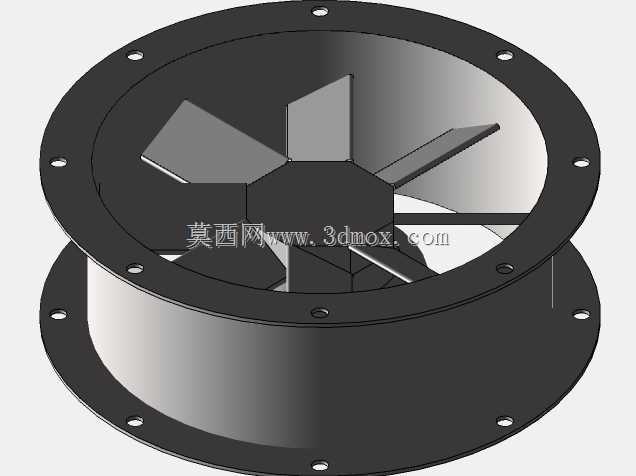

　　在工业厂房的工位通风、小型设备舱散热、商用后厨排油烟、地下管廊局部换气这类场景里，这类400mm口径的轴流风机是非常常见的通风部件，和离心风机相比，它的风阻更低、风量大、轴向安装不额外占用侧向空间，非常适合直连通风管道或者直接嵌装在墙体、设备舱壁上做直通式排风。从结构设计来看，这款风机采用双法兰圆筒式壳体，壳体两端的法兰盘上均匀布置了安装孔，安装时可以直接通过螺栓对接通风管道法兰，或者配合密封胶条固定在墙体预留的安装洞口上，不需要额外做转接支架，安装边界非常规整，400mm的公称通径对应常规的通风管道规格，选型替换时不需要做变径处理，能大幅降低现场安装的适配成本。叶轮部分采用六叶片直轴布局，叶片和轮毂做了一体化的结构设计，

　　没有额外的叶片紧固件，这种设计一方面能降低叶轮高速旋转时的紧固件松动风险，另一方面也能减少叶片和轮毂连接位置的风阻，提升排风效率，叶片的翼型做了等厚斜切处理，在保证结构强度的前提下，能在较低转速下实现足够的风量输出，同时控制运行噪音，适合长时间连续运行的通风场景。设计这类风机结构的时候，首先要考虑的是安装兼容性，两端法兰的安装孔位要匹配行业通用的孔距规范，法兰的平面度要控制在合理公差范围内，避免安装后出现密封不严漏风的问题；其次是叶轮的动平衡余量，因为轴流风机的叶轮直接和电机输出轴连接，叶轮的质心偏移会直接导致运行振动，不仅会产生噪音，长期运行还会影响电机轴承的使用寿命，所以建模时叶轮的叶片分布角度、单叶片重量偏差都要做对称控制，

　　壳体的内壁和叶轮叶尖的间隙要控制在合理范围，间隙过大会产生回流降低风量，间隙过小则容易因为加工或者安装误差出现叶尖刮蹭壳体的问题。从实际使用的角度，这类轴流风机不需要复杂的风路设计，气流沿轴向直进直出，非常适合安装在空间紧凑的位置，比如电气柜舱顶的散热排风、焊接工位的局部排烟、仓储区域的空气循环，在一些小型除尘设备的末端排风段也会用到同规格的轴流风机，作为气流驱动部件。壳体采用圆筒式结构，自身的结构刚性足够，不需要额外做加强筋就能承受安装时的螺栓锁紧力，同时圆筒形的内壁对气流的导向性更好，相比方形壳体的轴流风机，边角位置的涡流损失更小，排风效率更稳定。在建模过程中，法兰盘上的安装孔做了均匀分布设计，不管是水平安装还是垂直安装，

　　都能找到合适的螺栓固定位，适配不同的安装朝向，壳体的轴向长度做了合理控制，既保证了叶轮安装后有足够的气流稳流段，又不会因为壳体过长增加不必要的材料成本和安装空间占用。这类风机的选型通常是根据需要的通风量和安装洞口尺寸来确定，400mm口径的规格属于中小风量段的通用型号，覆盖的应用场景非常广，结构上没有复杂的异形部件，加工难度低，不管是钣金焊接成型还是注塑成型都能实现较低的量产成本，后期维护也非常方便，只需要拆卸一端法兰的固定螺栓就能抽出叶轮组件做清洁或者更换，不需要整体拆卸通风管路。
