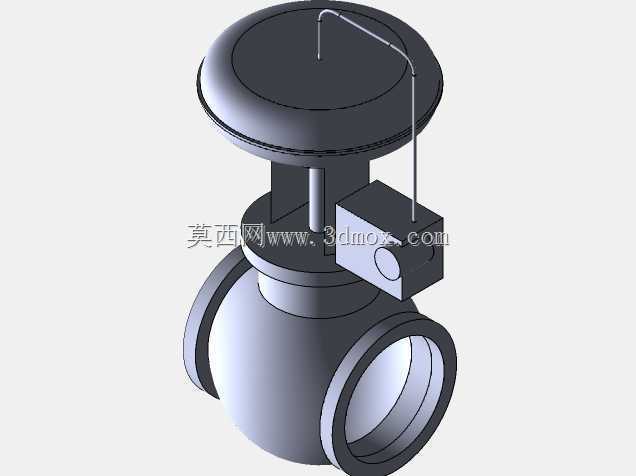

带传感检测模块的直通式流体控制阀结构

　　在化工流体输送、市政供水管网、中小型暖通循环系统的管路布设场景里，这类带外置传感模块的控制阀是管路压力、流量闭环调节的核心执行部件，和普通手动截断阀不同，它不需要操作人员到现场手动拧动阀杆调整开度，能通过侧装的传感单元实时采集阀位或者管路前端的流体参数，给远端控制系统反馈信号，实现管路通断状态、介质流量的动态调整。从结构设计逻辑来看，整个阀体采用下进侧出的直通式流道布局，阀体主体的球形腔体可以最大程度降低介质流经时的流阻，减少管路沿程压力损失，腔体两端的法兰对接端面做了加厚处理，能承受常规1.6MPa级别的管路工作压力，对接时配合密封垫片就能完成和上下游管路的刚性连接，安装时不需要额外调整管路角度，只要保证两端法兰的螺栓孔对位准确，

　　对角拧紧螺栓就能完成固定，安装边界预留了足够的扳手操作空间，不会和周边的管路支架产生干涉。顶部的执行机构端盖采用圆盘式密封结构，内部的阀杆升降腔做了同轴度公差约束，避免阀杆长期动作出现偏磨导致的外漏问题，阀杆和执行端盖之间预留了填料安装槽，可以根据输送介质的腐蚀性选择不同材质的密封填料，满足水、低压蒸汽、弱腐蚀性化工介质的输送密封需求。侧方挂载的方形传感模块通过硬质导压管和阀腔或者阀杆位置联动，不需要额外在管路上开孔安装检测元件，减少了管路的潜在泄漏点，传感模块的安装位置特意避开了阀体正上方的操作空间，后期如果需要手动应急操作阀杆，不会被传感模块遮挡操作路径。设计的时候没有完全照搬工业级重型控制阀的冗余结构，整体结构做了轻量化处理，

　　在保证阀体承压强度的前提下减薄了非受力区域的壁厚，适合用在对安装载荷有要求的轻型管路系统里，比如小型实验台流体回路、楼宇分户供暖控制支路这类不需要超高承压等级的场景。流道内部的阀芯采用球面密封结构，密封面的贴合精度做了适配调整，当阀瓣完全落下时能实现管路的零泄漏截断，调整开度的时候，阀瓣的提升高度和介质流量呈近似线性对应关系，方便控制系统通过阀位信号换算实时流量值，不需要额外在管路上加装流量检测元件就能实现流量的粗略估算。整个结构的装配逻辑采用分层堆叠设计，从下到上依次是阀体、阀杆支撑段、执行机构腔、顶部端盖，侧装的传感模块通过支架固定在阀体颈部，所有连接部位都采用可拆卸的螺栓固定结构，后期如果需要更换密封件或者检修传感模块，

　　不需要把整个阀体从管路上拆下来，只需要拆解对应部位的紧固件就能完成维护作业，大幅降低了现场运维的工作量。安装尺寸方面，两端法兰的中心距、螺栓孔分布圆直径都适配常规低压管路的通用法兰标准，不需要定制过渡连接件就能直接和现有管路对接，阀体整体的高度控制在常规手动闸阀的高度区间内，替换原有手动阀的时候不需要调整上下方的管路预留空间，顶部的端盖直径比阀体颈部直径大出的尺寸刚好满足执行机构的内部零件安装需求，不会过多占用管路周边的横向安装空间，侧装的传感模块向外伸出的长度也控制在合理范围内，不会因为突出过多被现场的搬运设备剐蹭损坏。
