工业管道用手轮驱动直通式截止阀结构

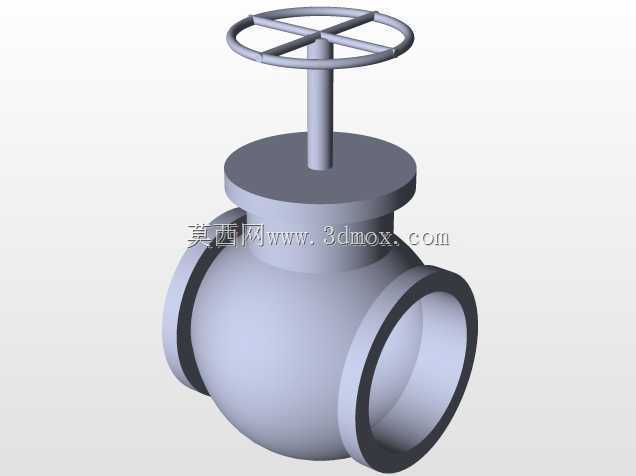

　　在中小口径工业流体输送管路系统中，这类手轮驱动的直通式手动截止阀是应用覆盖范围极广的通断控制部件，常见于给排水管网、低压蒸汽输送支路、化工介质循环管线、暖通空调水系统等场景，承担管路介质的截断与导通调节功能，相比自动控制阀，它不需要额外的动力源接入，完全依靠人工操作实现启闭，结构可靠性高，后期维护成本低，适合安装在不需要频繁自动调节、但需要可靠截断保障管路检修安全的管段位置。从结构设计逻辑来看，这款阀采用了经典的直通式流道布局，阀体为球形中空铸造型腔，两侧同轴设置法兰连接端，安装时可直接与同通径的管路法兰对接，连接端的密封面预留了标准垫片安装槽位，能够适配常用的橡胶石棉垫、金属缠绕垫等密封件，满足不同压力等级、

　　不同介质工况的密封需求。顶部的手轮采用十字辐条式结构设计，相比实心轮盘，在保证操作扭矩传递强度的前提下，有效降低了手轮自身重量，同时辐条之间的镂空空间方便操作人员抓握施力，即使戴劳保手套操作也能稳定施加扭矩，不会出现打滑问题；手轮下方连接的阀杆采用梯形螺纹传动结构，螺纹副经过耐磨处理，转动手轮时阀杆沿轴向做直线升降运动，带动阀瓣实现密封面的贴合与分离，这种传动结构具备良好的自锁性能，当手轮停止转动时，阀瓣位置可以保持固定，不会因为管路介质的压力冲击出现自行启闭的问题。设计过程中需要重点控制的尺寸边界包括：阀体两侧法兰的端面间距，这个尺寸直接决定了管路安装时的预留长度，必须匹配对应通径阀门的安装长度标准，

　　避免现场安装时出现管路对接错位；阀杆的升降行程需要经过精确计算，保证阀瓣完全提升时流道的通流面积不小于管路通径的90%，减少介质流经阀门时的局部阻力损失，降低管路系统的输送能耗；手轮的外径尺寸需要结合操作扭矩匹配，通径越大的阀门启闭所需扭矩越高，手轮外径也需要对应增大，保证单人操作时不需要借助加力杆就能完成启闭动作，同时手轮的最高位置距离阀体底部的高度需要控制在合理范围，避免安装在空间受限的管井、设备夹层时出现操作空间不足的问题。从功能特性来看，这款阀的密封副采用平面密封结构，阀瓣密封面与阀座密封面经过研磨处理，贴合精度高，低压工况下也能保证零泄漏，相比锥面密封结构，平面密封对安装同轴度的公差容忍度更高，即使阀杆存在微小的偏斜，

　　也能保证密封面完全贴合，降低了加工与装配的精度要求，适合批量生产制造。阀体的壁厚设计经过强度校核，能够承受对应公称压力下的介质静压与水锤冲击，阀体外部没有多余的凸起结构，外观流畅，安装后不容易积灰积水，适合在潮湿、多粉尘的工业现场长期使用。在实际选型应用时，需要注意这款阀的介质流向要求，安装时要保证介质从阀瓣下方进入、上方流出，也就是常说的“低进高出”，这样在阀门关闭时，阀杆部位承受的介质压力更小，同时可以降低启闭操作的扭矩，也能延长阀杆填料的使用寿命；如果流向装反，不仅会增大操作阻力，长期运行还可能出现阀瓣关闭不严、填料处泄漏的问题。另外，手轮操作时要注意不要过度加力，当阀瓣完全贴合阀座后就停止转动，避免过大的扭矩导致密封面压伤、阀杆螺纹变形，影响阀门的使用寿命。这类手动阀的结构相对简单，零部件数量少，后期检修时只需要拆开阀盖，就可以更换阀瓣密封垫、阀杆填料等易损件，不需要整体从管路上切割拆除，大幅降低了运维的工作量与成本，是工业管路系统里不可或缺的基础控制部件。
