多片摩擦式离合器完整结构三维设计

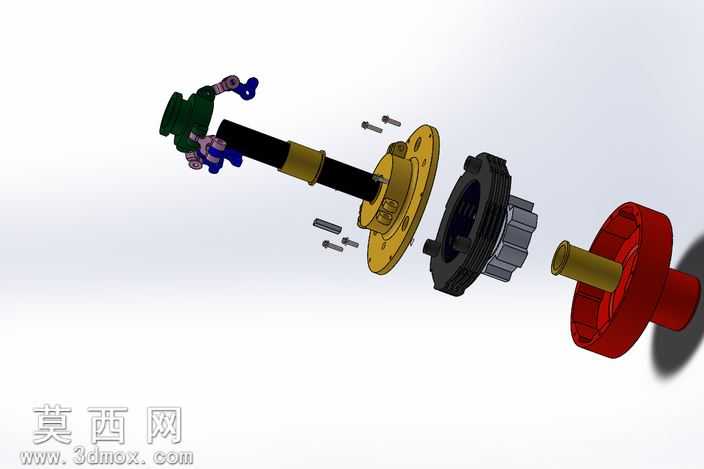

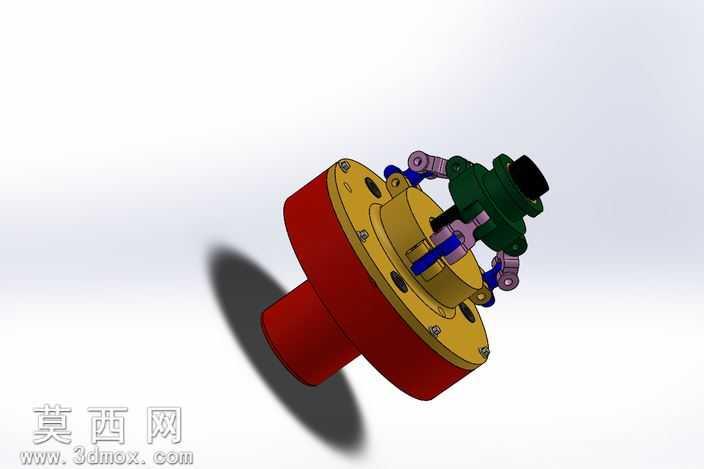

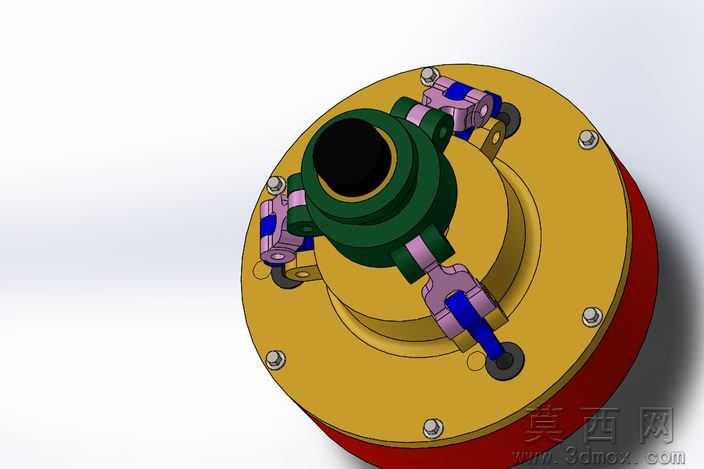

本作品为多片离合器的完整三维结构设计，采用三维参数化建模软件完成全零部件的精准构建，建模过程严格遵循机械设计规范，对离合器的主动部分、从动部分、压紧机构、操纵机构四大核心组成部分进行了1:1比例的还原设计。建模阶段首先完成各基础零件的特征构建：主动轴与主动毂采用拉伸、旋转特征完成基体建模，对外花键齿形进行精确扫描切除，保证齿形参数符合传动啮合要求；从动摩擦片组采用薄壁特征建模，对摩擦衬片的沟槽结构进行细节刻画，还原摩擦片的油槽设计，同时对钢片的平面度特征进行参数化约束；压紧机构的活塞、复位弹簧采用螺旋扫描完成弹簧建模，对弹簧的刚度参数对应的圈数、线径进行匹配设计；操纵机构的拨叉、杠杆、调节部件采用装配约束完成运动副定义，保证操纵动作的逻辑合理性。材质与渲染阶段，针对不同零部件的实际材质赋予对应材质属性：主动毂、从动毂等金属结构件赋予合金钢材质，调整金属粗糙度、反射率参数还原机加工金属的哑光金属质感；摩擦片赋予复合材料材质，调整漫反射参数还原摩擦衬片的粗糙非金属质感；操纵机构的密封件、防尘罩赋予橡胶材质，调整高光参数还原橡胶的半哑光弹性质感；渲染阶段采用工作室环境光，添加柔和投影效果，清晰展现各部件的装配层次与结构细节，避免过度光影遮挡结构特征。结构设计层面，完整还原多片离合器的多摩擦片叠置结构，通过多组摩擦副的叠合增大接合摩擦力矩，保证动力传递的稳定性，同时对摩擦片间隙、压紧行程进行参数化预留，满足离合器分离彻底、接合平顺的设计要求，各零部件之间的装配间隙符合机械装配公差要求，不存在干涉问题，可直接用于装配模拟、运动仿真以及后续的工程图转化工作。
