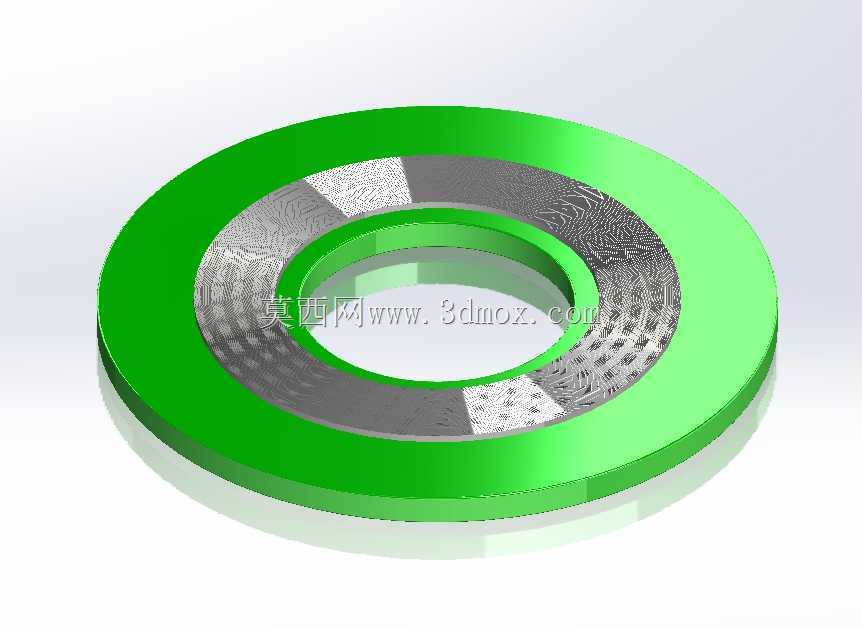

ASME B16.20标准金属螺旋缠绕密封垫片

　　在石油化工、电力、油气输送等带压管路系统中，法兰连接的密封可靠性直接决定整套管线的运行安全，缠绕垫片作为法兰静密封结构里的核心承压元件，其结构设计与尺寸匹配度是避免介质跑冒滴漏的关键。这款适配ASME B16.20标准的缠绕垫片，专门对应同体系B16.5法兰的安装接口，覆盖DN15到DN600的全通径规格，压力等级适配150磅级到2500磅级的全系列法兰，不管是低压常温水务管线，还是高温高压的蒸汽、烃类介质输送管路，都能匹配对应的密封需求。

　　从结构设计逻辑来看，这类缠绕垫片采用金属带与非金属填充带交替叠绕的成型方式，外侧的金属定位环首先承担安装定位功能，在法兰对接时能快速卡入法兰密封面的基准位置，避免垫片装偏导致的局部压合应力不均，同时定位环还能限制垫片的过度压缩，防止螺栓预紧力过大时垫片主体被压溃失效。内侧的密封主体部分，金属带采用V型或W型的波纹结构叠绕，这种结构让垫片在受到法兰压紧力时，能产生足够的弹性补偿量，哪怕管路运行中出现温度波动带来的法兰面热胀冷缩、或者压力波动带来的连接面微幅错位，波纹结构的回弹量都能持续填充密封面的微观间隙，不会因为工况波动出现密封失效。填充带根据介质不同可适配石墨、四氟、云母等不同材质，分别对应耐高温、耐化学腐蚀、耐辐射等不同的工况需求，金属带本身的材质也可根据介质腐蚀性选择304、316L、蒙乃尔等不同合金，适配从常规水务到强腐蚀化工介质的使用场景。

　　在实际安装适配层面，这款垫片的尺寸边界完全贴合ASME B16.5法兰的密封面尺寸，定位环的外径与法兰螺栓孔的内接圆尺寸匹配，安装时不需要额外调整对位，只要将定位环贴合法兰端面的台阶位置，就能保证密封主体正好对准法兰的凸面密封区域。针对不同压力等级的法兰，垫片的缠绕主体厚度、金属带的成型角度都做了对应匹配，150磅级低压工况下垫片压缩量更大，能适配粗糙度稍高的普通法兰密封面；2500磅级高压工况下，垫片的金属带叠绕密度更高，压缩回弹率控制在更窄的区间，避免高压下垫片被挤出密封面。在实际管线运维中，这类缠绕垫片相比传统的纯非金属平垫片，抗蠕变性能提升明显，长期在高温工况下不会出现非金属垫片的硬化、脆裂问题，也不会像纯金属垫片那样对法兰密封面的平整度要求过高，能在常规加工精度的法兰面上实现可靠密封，大幅降低管线的密封维护成本。

　　从三维建模的角度来看，这类标准件的建模需要严格把控各部分的尺寸公差，定位环的内外径公差、缠绕主体的厚度公差、内环的内径尺寸都要和标准要求完全一致，尤其是缠绕部分的波纹结构，建模时要还原金属带的叠绕角度与波纹高度，才能在后续的装配干涉检查、密封应力仿真中得到准确的结果，避免实际选型安装时出现尺寸不匹配、压合应力不符合设计要求的问题。很多设计人员在做管路设计时，容易忽略垫片的实际厚度对法兰螺栓预紧长度的影响，准确的三维模型能直接在装配环境中模拟螺栓的伸出长度、法兰面的压合间隙，提前规避安装时螺栓长度不足、垫片压合量不够的问题。在不同的法兰密封面形式下，这款垫片也能做对应适配，突面法兰使用带外定位环的结构即可，凹凸面、榫槽面法兰可以去掉外定位环，直接使用缠绕密封主体部分，适配不同的法兰安装空间。
