ASME B16标准系列管道限流孔板结构

　　在石油化工、电力冶金、市政给排水等涉及流体输送的工业管路系统中，限流孔板是极为常用的差压式节流与限流元件，这款适配ASME B16标准法兰的限流孔板，主要用于管路系统的流量限制、压降调节以及差压式流量测量的取压配套，可在不同压力等级的工艺管路中实现稳定的流体截流、降压功能，避免管路下游因流量过大、压力超阈值造成设备损坏或工艺参数偏离设计区间。

　　从实际工程应用场景来看，这类孔板常被安装在泵组出口回流管路、压力容器泄压旁路、换热设备进出口管路、流体计量支路中，既可以作为独立的限流元件使用，也可配套差压变送器组成完整的流量检测单元，适配从洁净水、蒸汽到弱腐蚀性化工介质的多种流体工况，只要介质中无大尺寸硬质颗粒、无强结焦特性，都能通过匹配对应孔径的孔板实现设计要求的压降或流量控制目标。

　　这款孔板的结构设计完全贴合ASME B16法兰的安装边界，适配的法兰公称尺寸覆盖1/2英寸到24英寸区间，可匹配ASME Class150到Class2500全压力等级的法兰连接要求，安装时直接夹持在两片配对法兰之间，依靠法兰密封面的压紧力实现固定与密封，不需要额外的焊接或专用连接结构，现场拆装更换极为便捷，后期维护时只需松开法兰螺栓即可取出孔板检查磨损、冲蚀情况，大幅降低管路运维的工作量。

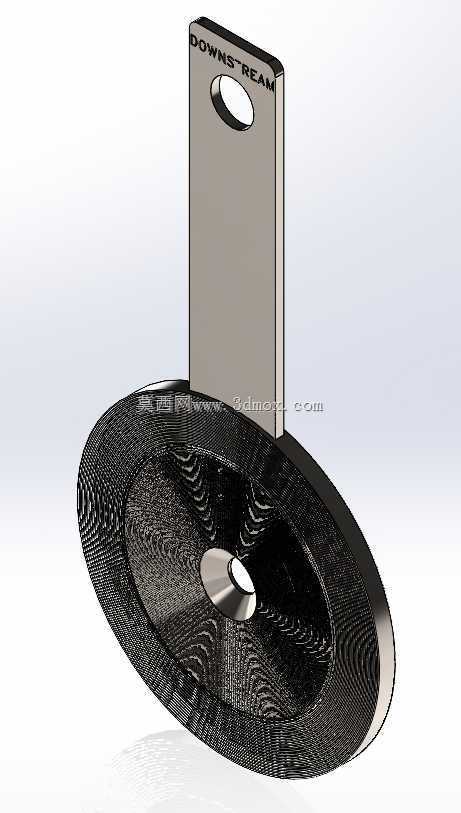

　　孔板主体采用圆盘式结构，中心开设精准计算的节流通孔，流体经过通孔时流束收缩，流速提升、静压降低，通过通孔前后的静压差即可实现流量测算，或是通过固定的节流孔径实现稳定的流量限制。孔板外缘延伸出一体式的定位吊耳，吊耳上开设定位孔，一方面可以在安装时快速对齐法兰螺栓孔，避免孔板装偏导致节流特性偏移，另一方面吊耳上可打刻孔径、压力等级、材质、流向标识，现场巡检时不需要拆开法兰即可识别孔板参数，避免装错配件。吊耳上压制的流向标识，可指导安装人员按照流体流向正确装配，避免反向安装导致孔板冲蚀过快、测量数据失准。

　　设计过程中，首先需要根据管路的设计压力、设计温度、介质特性确定孔板的材质与厚度，确保在最高工作压力下孔板不会发生挠曲变形，避免节流孔变形影响限流精度；其次节流孔的孔径需要根据工艺要求的压降、额定流量、介质密度粘度等参数通过节流公式计算得出，孔的入口端做锐边处理，保证流束收缩系数稳定，长期使用中如果锐边被介质冲蚀磨圆，会导致限流精度下降，需要定期检查更换。孔板的密封面完全匹配配对法兰的密封面形式，不管是突面、凹凸面还是环连接面，都可以对应加工匹配的密封结构，保证夹持安装后无介质泄漏。

　　从安装边界来看，这类孔板的外径尺寸与同压力等级同通径的法兰密封面外径完全匹配，厚度根据压力等级从几毫米到十几毫米不等，安装时不需要调整原有管路的法兰间距，只要在两片法兰之间预留对应厚度的安装空间即可，不需要对管路做额外切割或改造。孔板中心的节流孔与管路中心严格同轴，安装时通过吊耳的定位孔与法兰螺栓配合定位，可保证偏心量控制在工程允许范围内，避免因偏心造成流场紊乱，影响限流效果或产生额外的管路振动。

　　在实际选型应用中，需要根据管路的实际工况确认孔板的孔径比，避免孔径过小造成管路压损过大、上游压力超压，或是孔径过大达不到预期的限流效果；对于含有少量固体颗粒的介质，可选择带倒角的孔板结构，减少颗粒在孔板处的堆积；对于高温蒸汽工况，需要考虑材质的高温蠕变特性，选择合适的耐高温材质，避免长期高温下孔板变形。这类一体式带吊耳的孔板结构，相比分体式孔板，安装定位更便捷，现场不容易出现装反、装偏的问题，在各类工业管路项目中应用极为广泛。
