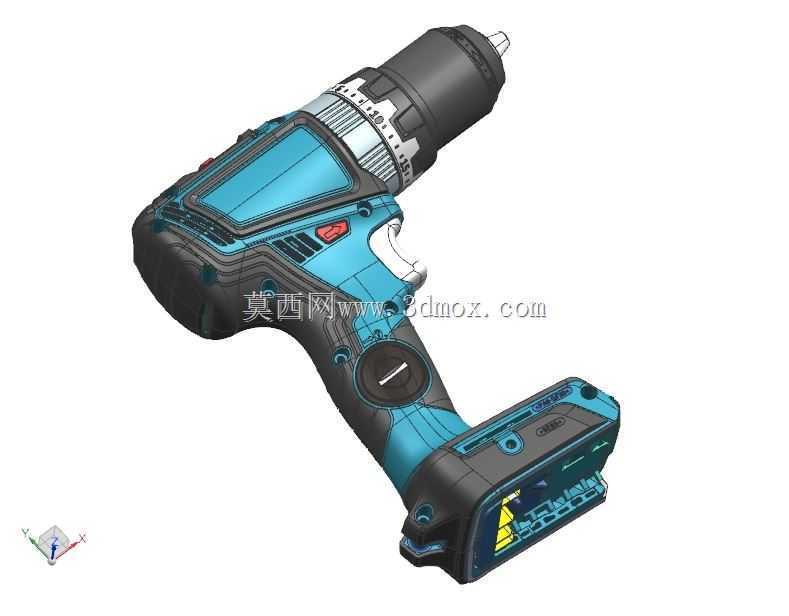

充电式手持锂电钻外观结构三维数模

　　这款充电式手持锂电钻的三维结构数模，完整还原了民用及工业级便携钻孔工具的全部结构细节，可直接用于电动工具产品的结构迭代、装配校验、外观改型设计参考。从实际应用场景来看，这类锂电钻覆盖家装水电作业、家具组装、设备维保、钣金预钻孔、木制品加工等多个作业场景，无需外接交流电源的特性，让其可以在无供电的户外作业、高空管线安装、狭窄柜体内部作业等场景下灵活使用，摆脱电源线长度限制与接电约束。

　　从功能特性层面拆解，模型完整呈现了钻夹头、扭矩调节环、正反转切换拨钮、扳机调速开关、电池包快拆结构、握持防滑包胶、辅助照明位等全部功能结构。钻夹头部分采用通用三爪自定心结构，可适配常规规格的麻花钻、批头、开孔器，满足不同作业场景的装夹需求；扭矩调节环沿机身前端环形布置，多档位扭矩调节结构可根据不同作业材质调整输出扭矩，避免拧花螺丝或者钻穿薄壁工件；正反转切换拨钮设置在扳机上方的握持拇指可及位置，作业过程中无需大幅移动手部即可完成转向切换，适配螺丝拧紧与退出的快速操作需求；扳机采用无级调速结构，按压力度与输出转速正相关，方便作业人员根据钻孔进度实时调整转速，避免刚接触工件时转速过高导致钻头打滑偏移。

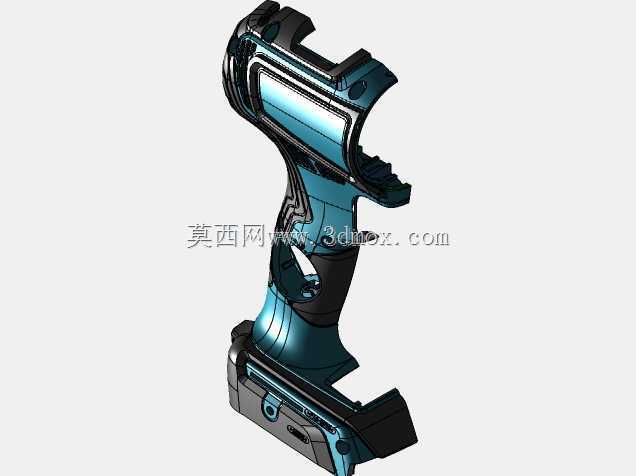

　　设计思路上，整机采用人机工程学握持布局，主手柄与机身主体呈倾斜夹角，贴合自然握持状态下的手腕角度，长时间作业可降低手腕疲劳度；手柄表面覆盖的防滑软胶区域，在模型中通过曲面分模特征完整呈现，软胶区域的凹凸纹理可提升握持摩擦力，即使手部沾有少量油污、汗液也能稳定握持，避免作业过程中工具滑脱。电池包采用滑插式快拆结构，设置在手柄底部，与手柄内部的供电触点、锁止卡扣结构完整还原，更换备用电池时只需按压锁止卡扣即可滑出电池包，无需额外工具，可大幅减少作业中断时间。机身侧面的散热格栅结构沿电机仓周向布置，可在电机高负载运转时引导空气流通，带走电机与控制板产生的热量，提升连续作业时长，避免过热触发保护停机。

　　从外形尺寸与安装边界来看，整机长度控制在单手握持可操作的合理区间，机身最大直径可满足常规成人手掌围度握持需求，手柄处的最小截面尺寸贴合手掌握持的受力位置，作业时可均匀分散握持反作用力；电池包底部做了平面支撑设计，直立放置时可保持稳定，不会随意倾倒；机身前端的钻夹头同轴度在模型中做了严格的装配约束，旋转过程中无径向跳动偏差，可保证钻孔精度；各功能按键的凸起高度做了限位设计，既保证按压时的清晰反馈，又避免突出过多在狭窄空间作业时发生误触。模型中所有的分模线、装配止口、螺丝孔位都按照实际量产产品的结构要求做了还原，可直接用于结构干涉检查、外壳注塑模具设计参考、手板3D打印验证，也可用于工具类产品的展示动画、作业场景模拟搭建。
