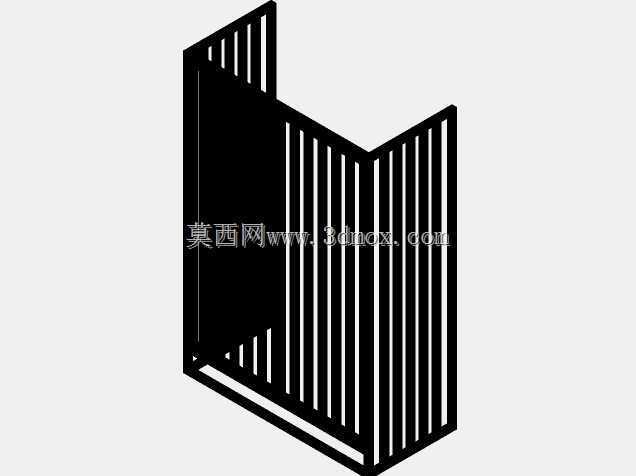

工业通道转角式钢格栅双扇防护门结构

　　做工业厂区通道、设备周边防护结构设计快十年，这类转角布置的钢格栅双扇门，是现场适配性极强的一类防护构件，很多时候现场踏勘完通道转角的布局，第一反应就是选这类结构做区域隔断。不同于普通平开门只能适配直段通道的安装需求，这款双扇格栅门专门针对L型转角的通道边界做了适配，两扇门体分别对应转角两个方向的通行面，关闭时刚好形成转角处的封闭围挡，打开时可以分别向两侧贴靠墙面，完全不占用通道内部的通行净空，这一点在厂区内宽度有限的巡检通道、设备运维通道里优势特别明显——很多老厂区改造的时候，通道两侧已经布了管线、桥架，根本留不出普通平开门开启时需要的扇形回转空间，这种贴墙开启的双扇结构刚好能解决空间受限的问题。

　　从功能层面来说，钢格栅的通透结构是这类门的核心优势，一方面不会遮挡巡检人员的视线，站在通道外就能清晰观察到防护区域内部的设备运行状态、有没有人员滞留，不需要频繁开门查看，能大幅降低日常巡检的工作量；另一方面格栅的镂空结构不会积灰、积料，在有粉尘、碎屑掉落的生产车间里，不会像实体钢板门那样在门板顶部堆积杂物，日常清洁维护的工作量极小，同时镂空结构也能降低风阻，在户外连廊、半敞开式的生产区域安装时，大风天气下门体承受的风载荷远低于实体门，合页与门框的连接紧固件不容易出现疲劳松动，长期使用的结构稳定性更好。

　　设计这款门结构的时候，首先要锚定的是安装边界的尺寸适配：转角处的两个安装立面必须保证垂直，门框的转角拼接处要做45度对焊处理，焊接后打磨平整再做整体防腐处理，避免拼接缝隙处出现锈蚀隐患。门体的格栅条采用等间距布置，栅条间隙控制在35mm以内，这个尺寸是按照工业防护的安全要求设定的，既能防止人员误伸手触碰内部的运转设备，也不会因为间隙过小增加不必要的材料成本。双扇门的合页采用加厚的钢制焊接合页，每扇门配置三个合页，分别布置在门体高度的上1/6、中点、下1/6位置，保证门体承重均匀，长期开关不会出现门体下垂、蹭地的问题。门体的关闭定位采用插销式结构，在两扇门的对接处以及门体与侧框的连接位置都配置插销，关闭后可以从外侧或者内侧插紧，不需要额外加装复杂的锁具，日常运维人员进出操作十分便捷。

　　实际应用场景里，这类门除了用在生产车间的转角通道，还经常被用作设备平台的转角防护门、管廊分支口的隔断门、厂区仓储区域的分区隔离门。比如在大型冲压设备的周边防护上，转角位置刚好是设备运维物料的进出通道，平时关闭格栅门可以防止无关人员误入设备运转的危险区域，需要转运模具、检修设备的时候，把两扇门分别打开贴靠到两侧的防护围栏上，就能留出足够宽的物料进出通道，不需要额外拆卸围栏构件，能大幅缩短设备检修的准备时间。还有在高空钢平台的转角出入口，这款门的格栅结构和平台的钢格板踏板材质一致，整体视觉协调性更好，同时镂空结构不会在门面积留雨水、油污，人员进出的时候不容易滑倒，安全性能更有保障。

　　做结构建模的时候要特别注意几个细节：一是门框与安装立面的连接孔位要做成长圆孔，方便现场安装的时候调整安装误差，毕竟现场的土建墙面或者钢立柱的安装位置难免有几毫米的偏差，长圆孔可以抵消这部分误差，降低现场安装的难度；二是格栅条与门框的连接要采用满焊处理，不能采用点焊，避免长期受碰撞后栅条脱落；三是门体的所有尖锐边角都要做倒角打磨处理，防止人员开关门的时候被划伤；四是门体开启角度要做到180度，保证门打开后能完全贴靠在侧方的墙面或者围栏上，不会凸出于通道边界影响通行。另外在防腐处理上，根据使用场景的不同可以选择喷塑、热浸锌等不同的处理工艺，比如在潮湿的化工区域使用就选热浸锌处理，防腐年限更长，在普通干燥的生产车间使用就选喷塑处理，外观更整洁，颜色也可以和周边的防护设施保持统一。

　　很多设计新手做这类门结构的时候，容易忽略门体的自重对合页的载荷影响，要是栅条选的过厚、门体做的过重，时间长了合页容易变形，开关门的时候会有明显的卡顿，所以建模阶段就要对门体自重做核算，选择对应载荷等级的合页，同时在门体的自由端下方可以选配小型的尼龙支撑轮，要是门体宽度超过1米的话，支撑轮可以分担大部分门体重量，进一步延长合页的使用寿命。还有门体的间隙控制，门与门框、门与门之间的缝隙要控制在3-5mm，既保证开关门的时候不会出现卡滞，也不会因为间隙过大留下安全隐患。
