带双面密封结构的深沟球滚动轴承

　　做了十几年机械结构设计，经手的旋转支撑类零件里，这类双面密封深沟球轴承是选型频率最高的通用件之一，小到桌面级的小型传动模组，大到工业输送线的从动辊组、中小型电机的输出端支撑，都能见到它的身影。不同于开式轴承需要额外搭配密封端盖、定期补充润滑脂的设计，这款带双侧防尘密封盖的结构，出厂时就已经预填了适配常规工况的润滑脂，密封盖和内圈之间的微小间隙既能阻挡外界的粉尘、切削碎屑、水汽进入轴承滚道，又不会给内圈旋转带来额外的摩擦阻力，在普通室内工况下基本可以做到长期免维护，能大幅降低设备后期的运维成本。

　　从实际安装适配的角度看，这款轴承的内孔直径15mm，适配直径15mm的光轴或者台阶轴的轴颈安装位，安装时要注意轴颈的公差一般选k6或者m6过渡配合，避免内圈和轴之间出现相对滑动磨损；轴承外径35mm，适配安装座的孔公差一般选H7，保证外圈在座孔里不会出现蠕变打滑；轴承整体宽度11mm，设计安装位的时候要预留足够的轴向空间，两侧的轴肩或者孔肩高度不能超过轴承内、外圈的倒角高度，不然装配时会出现轴承顶死、无法贴紧定位面的问题，甚至会压坏密封盖导致密封失效。

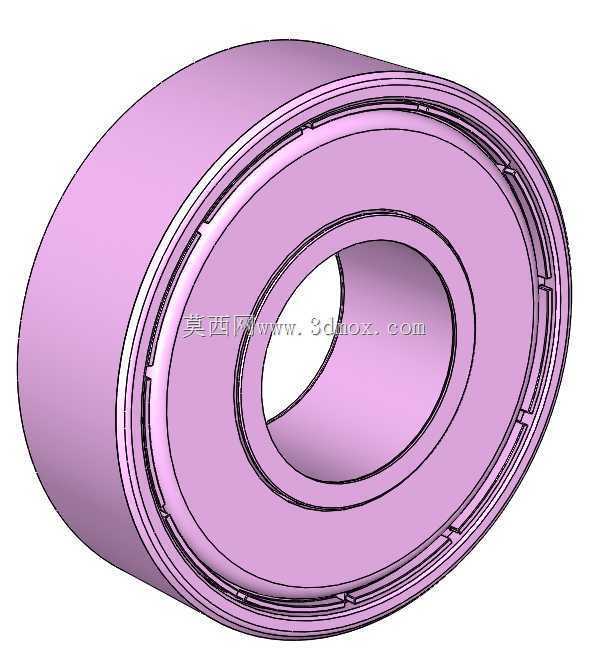

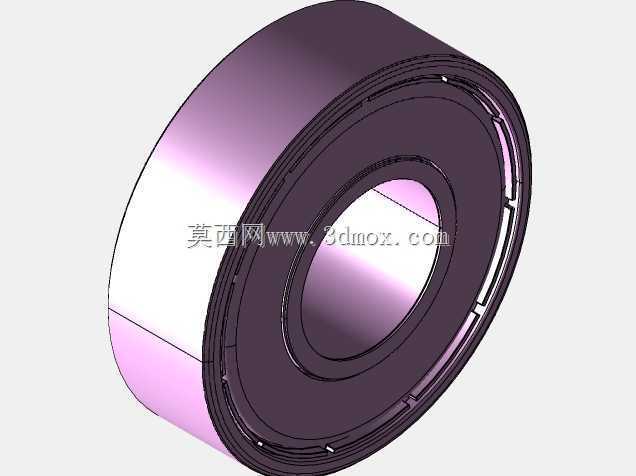

　　建模的时候要注意还原真实轴承的结构细节，不能只做个简单的内外圈加圆环凑数：首先是内外圈的滚道曲率，要和钢球的曲率匹配，深沟球轴承的滚道沟曲率半径一般略大于钢球半径，这样既能保证钢球在滚道里顺畅滚动，又能承受一定的双向轴向载荷；然后是两侧的密封盖结构，要做出密封盖和外圈卡槽的配合结构，以及密封盖唇边和内圈密封槽的微小间隙，还原真实的装配关系；钢球的数量和排布要符合62系列轴承的实际参数，保持架的结构也要做出来，兜孔的位置要刚好卡住每一颗钢球，保证钢球之间保持均匀的间距，不会在旋转时互相碰撞摩擦。

　　这类轴承的适用场景非常广，除了常规的电机、输送机、轻工机械之外，在一些小型仪器仪表、家用电动工具、办公自动化设备里也大量使用，因为它的径向承载能力足够应对中等载荷的旋转支撑需求，同时还能承受一定的轴向载荷，很多不需要承受大倾覆力矩的旋转轴，用单只这类轴承就能实现一端的支撑，搭配另一端的同型号轴承或者滑动轴承，就能完成整根轴的旋转支撑设计，不需要额外设计复杂的支撑结构，能有效简化整体设备的结构，降低加工和装配的成本。

　　选型的时候还要注意使用工况的匹配，如果是在高粉尘、高湿度的恶劣工况下，比如木工机械、石材切割设备里使用，还要额外增加外置的密封结构，不能只靠轴承自带的密封盖阻挡杂质；如果是在高温工况下使用，要确认轴承内预填的润滑脂耐温范围是否满足需求，避免高温下润滑脂失效导致轴承提前抱死；如果是高速旋转的工况，要校核轴承的极限转速是否满足设计要求，必要时可以选择更高精度等级的轴承，或者改用接触式密封的结构提升密封性能，不过接触式密封会带来一定的摩擦温升，选型时要平衡密封性能和转速需求之间的关系。

　　做三维建模的时候，还要注意装配约束的合理性，模拟真实的装配关系：内圈和轴颈设置同轴、轴向贴合的约束，外圈和安装座孔设置同轴、轴向贴合的约束，钢球和内外圈滚道设置相切约束，保持架和钢球之间也要设置对应的配合约束，这样在做运动仿真的时候，才能真实模拟轴承旋转时钢球沿滚道滚动、保持架同步转动的状态，不会出现零件干涉或者运动错位的问题，给后续的整体设备装配、干涉检查、运动仿真提供准确的模型基础。
