带方形减速箱的直流驱动电机结构

　　这款带前置方形减速箱的直流动力单元，在小型自动化输送线、桌面级工装夹具、智能仓储分拣模组、实验室小型试验台这类对安装空间有严格限制、需要低转速大扭矩输出的场景中适配性极强。不同于普通无减速结构的直流电机直接输出高转速低扭矩的动力，这款结构通过前端的齿轮减速箱体，将电机本体的高转速按照固定减速比降速后，从输出轴传递到负载端，能直接匹配多数低速运转的工业执行机构需求，省去了用户额外选配独立减速箱、做同轴度校准的工序，降低整套传动结构的装配误差累积。

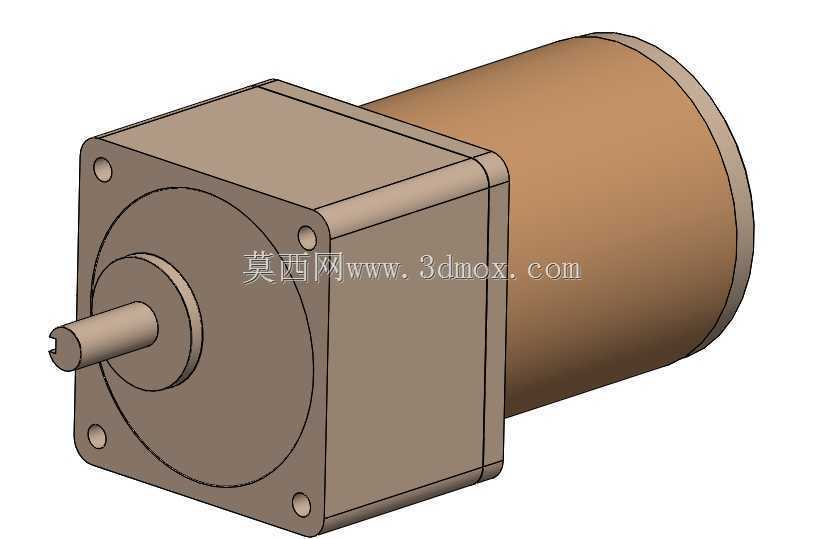

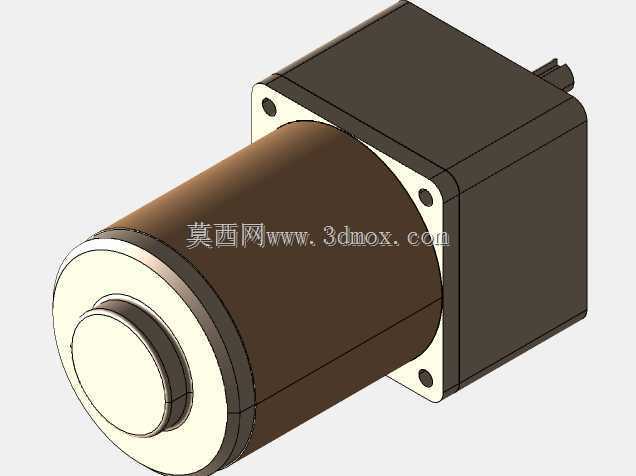

　　从结构设计逻辑来看，电机本体采用圆柱形壳体设计，这类壳体结构在绕制定子绕组时工艺性更好，能保证定子与转子的同轴度公差控制在较小范围，同时圆柱形外壳的散热面积分布均匀，长时间连续运转时热量能顺着壳体圆周方向均匀散出，避免局部过热导致的磁钢退磁问题。前端的方形减速箱采用四方安装法兰结构，法兰面上预留了四个均布的安装通孔，这类安装结构的优势在于，用户在设备安装板上做安装位设计时，不需要做复杂的弧形定位槽，仅需按照法兰孔位坐标加工四个对应的安装孔，就能通过螺栓直接将整个动力单元固定在设备立板或者水平安装座上，方形法兰的四个平面还能作为安装定位的基准面，打表找正时可以直接靠百分表打法兰端面的跳动，快速校准输出轴与负载传动件的同轴度，相比圆形法兰的电机，安装调试的效率能提升不少。

　　输出轴采用带扁位的圆柱轴结构，这类轴端设计不需要额外加工键槽，在搭配同步轮、齿轮或者联轴器时，仅需通过锁紧螺钉顶在扁位面上，就能传递额定扭矩，避免轴与传动件之间出现打滑空转的问题，对于小扭矩输出的小型减速电机来说，这种轴端结构的加工成本更低，装配也更便捷，非常适合批量应用在小型自动化设备上。设计时需要注意安装边界的尺寸控制：圆柱形电机本体的外径与方形减速箱的边长存在固定的尺寸差，在做设备布局时，电机本体圆周方向需要预留至少3到5毫米的散热间隙，不能紧贴其他设备构件或者线槽，避免影响散热；输出轴的伸出长度需要匹配所搭配传动件的轮毂宽度，不能让轴端顶到传动件的端盖，也不能让配合长度过短导致传动件晃动；减速箱法兰面与安装板之间需要保证贴合度，不能有焊渣、切屑等杂物夹在结合面之间，否则会导致电机安装后出现偏斜，运转时输出轴承受额外的径向力，长时间运转会加速轴承磨损，甚至导致减速箱内的齿轮出现断齿问题。

　　在实际选型应用中，这类减速直流电机常被用在轻型皮带输送机的驱动端，直接驱动主动辊筒运转，因为减速后的输出转速刚好匹配皮带线每分钟几米到十几米的运行速度，不需要额外增加链轮传动结构，能简化整条线的结构设计；在小型旋转工作台的应用中，这款电机可以直接连接工作台的回转轴，通过控制直流供电的电压来调整输出转速，实现工作台的不同转速切换，满足工件装配、检测时的不同转速需求；在自动门禁、小型升降机构这类需要正反转切换的场景中，直流电机的正反转控制逻辑简单，仅需切换供电正负极就能实现转向切换，搭配减速箱的大扭矩输出，能直接驱动负载完成动作，不需要复杂的控制回路。设计三维结构时，减速箱与电机本体的连接部位做了止口定位结构，能保证两者装配后的同轴度，避免连接螺栓锁紧后出现不同心导致的运转异响、振动过大问题；减速箱内部的齿轮传动组采用逐级减速的布局，每一级齿轮的轴都配有对应的支撑轴承，能承受一定的径向负载，允许输出轴直接挂载齿轮、同步轮这类传动件，不需要额外增加支撑轴承座。需要注意的是，这类结构的电机输出轴不能承受过大的轴向力，在做结构设计时要避免外力沿着轴的方向直接撞击轴端，比如装配时用锤子直接敲打轴端安装传动件，这类操作很容易导致后端电机的轴承移位，甚至让磁钢与转子出现错位，导致电机运转卡滞、电流过大烧毁。在三维建模过程中，所有安装孔的位置、轴径尺寸、法兰厚度、电机本体长度这些关键尺寸都需要严格按照实际选型样本的参数来绘制，避免做装配干涉检查时出现误判，尤其是安装孔的沉头深度、输出轴扁位的尺寸与位置，这些细节如果建模时出现偏差，会导致后续加工出来的安装板无法正常装配，或者传动件无法锁紧在轴上。
