工业撬装式流体计量集成管路装置

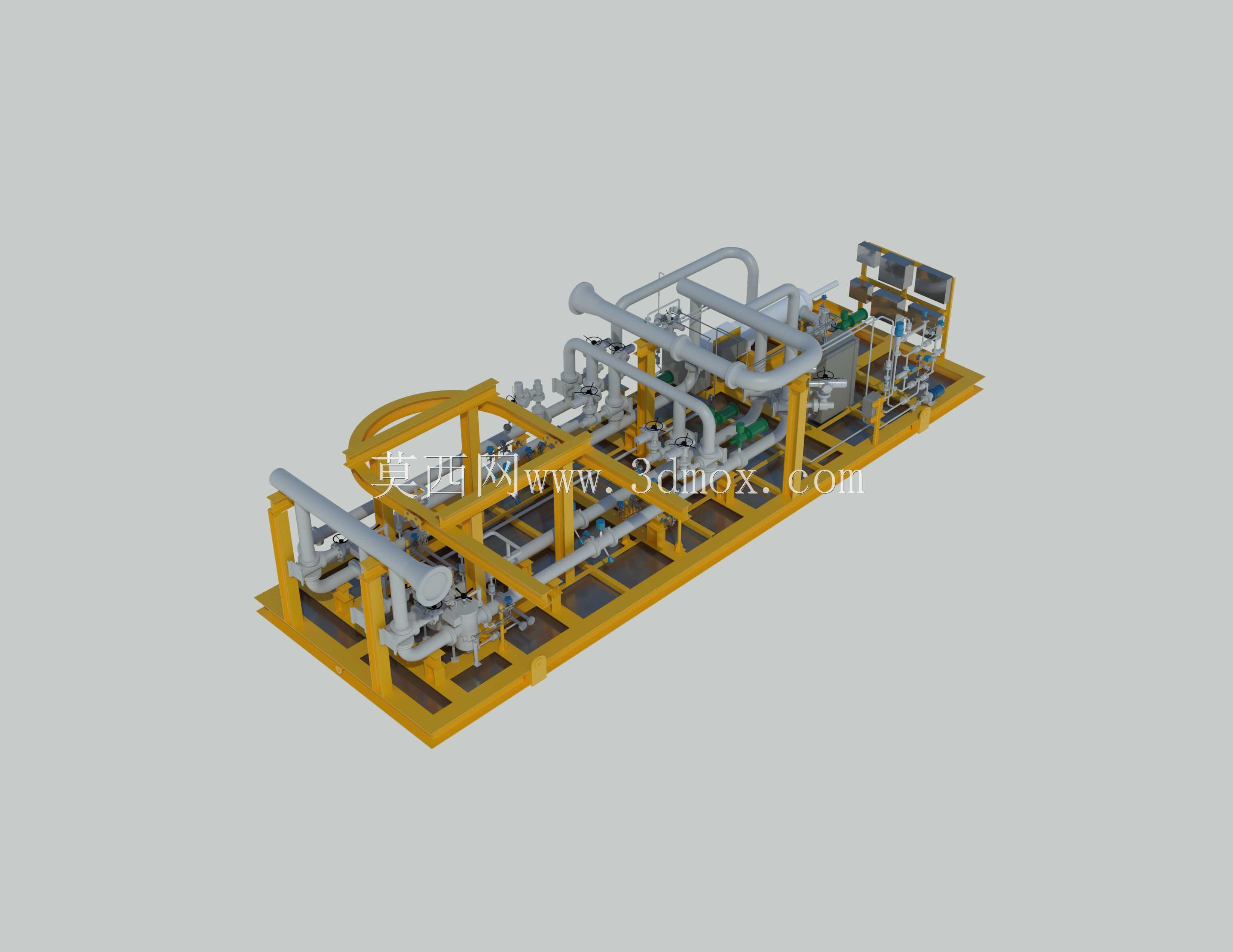

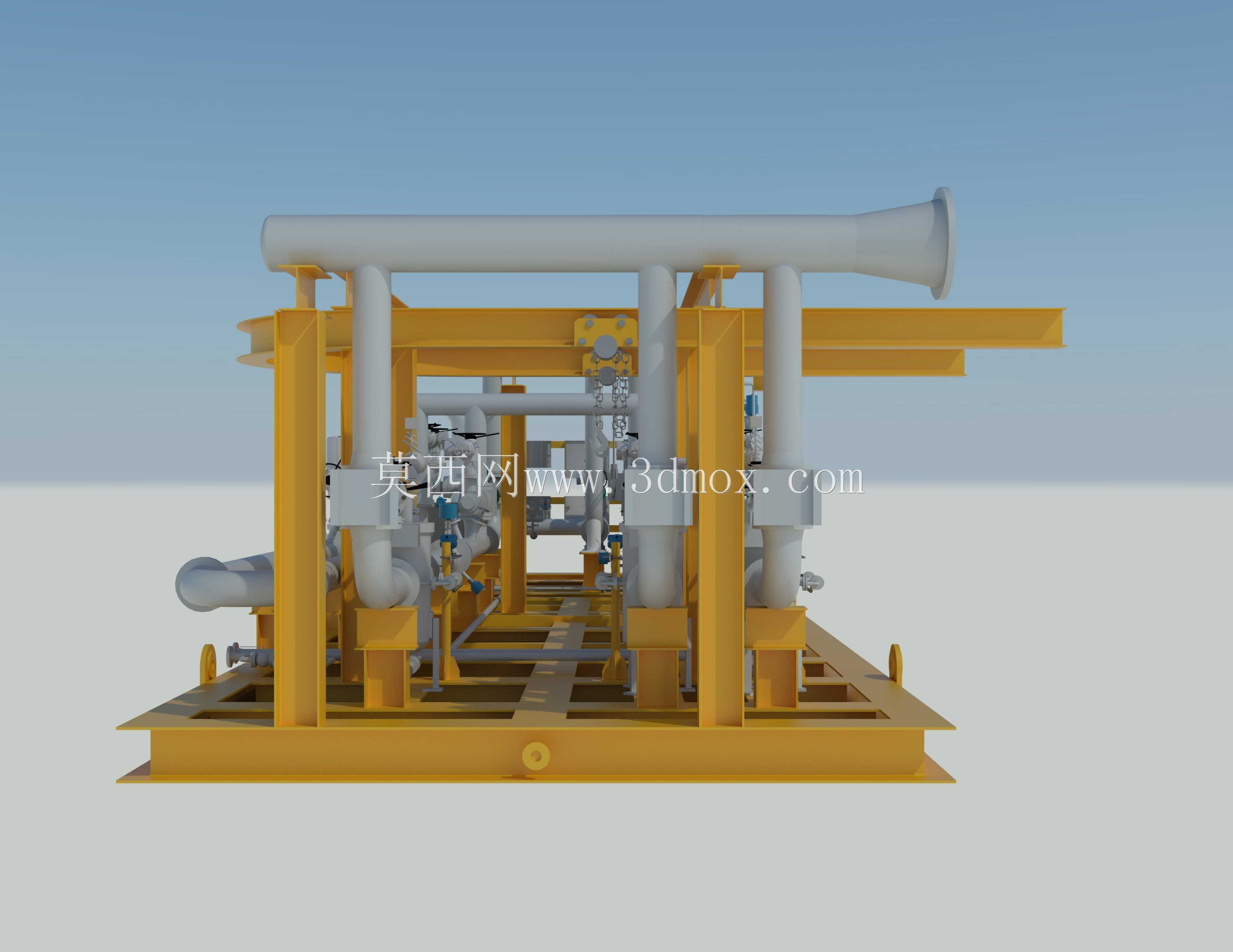

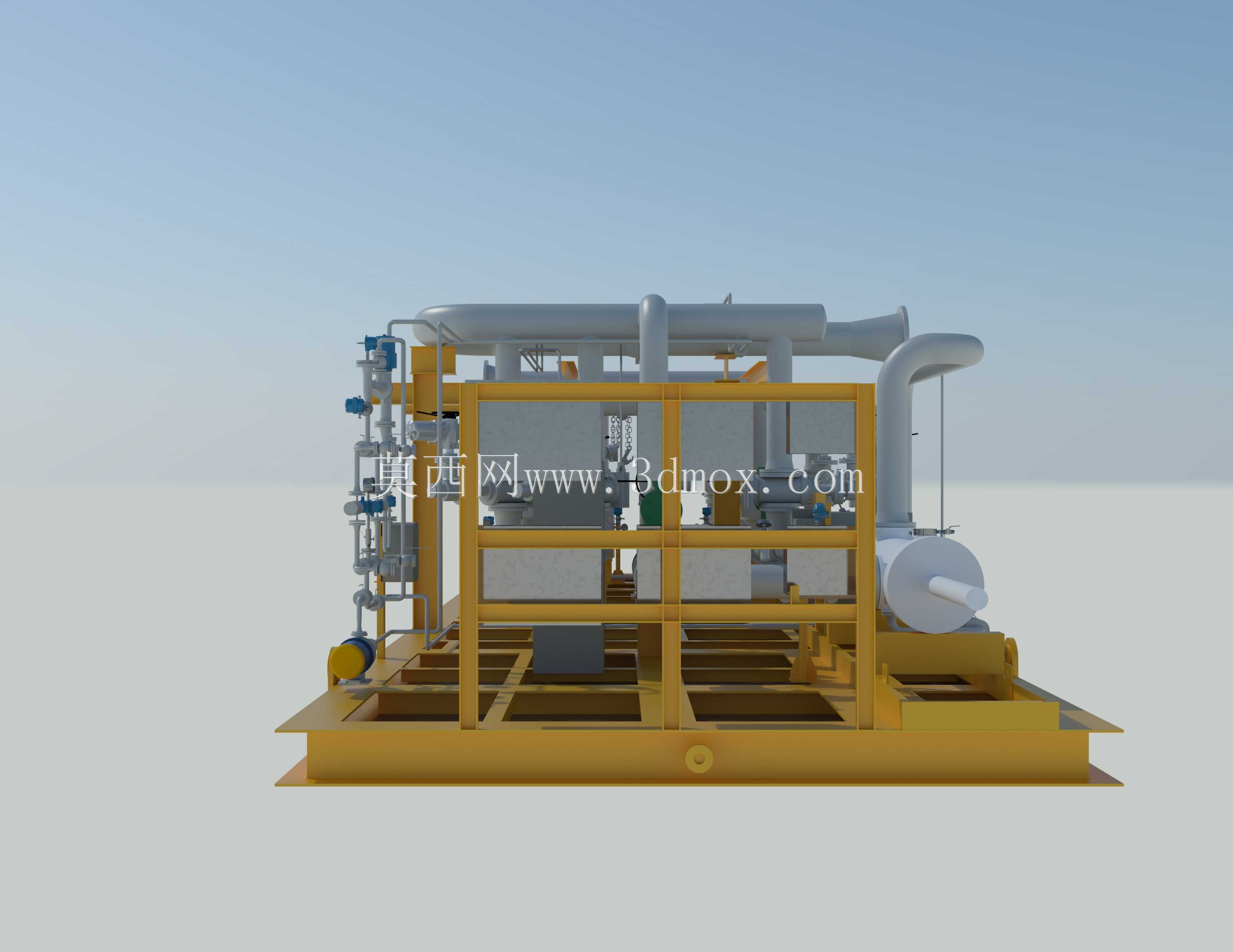

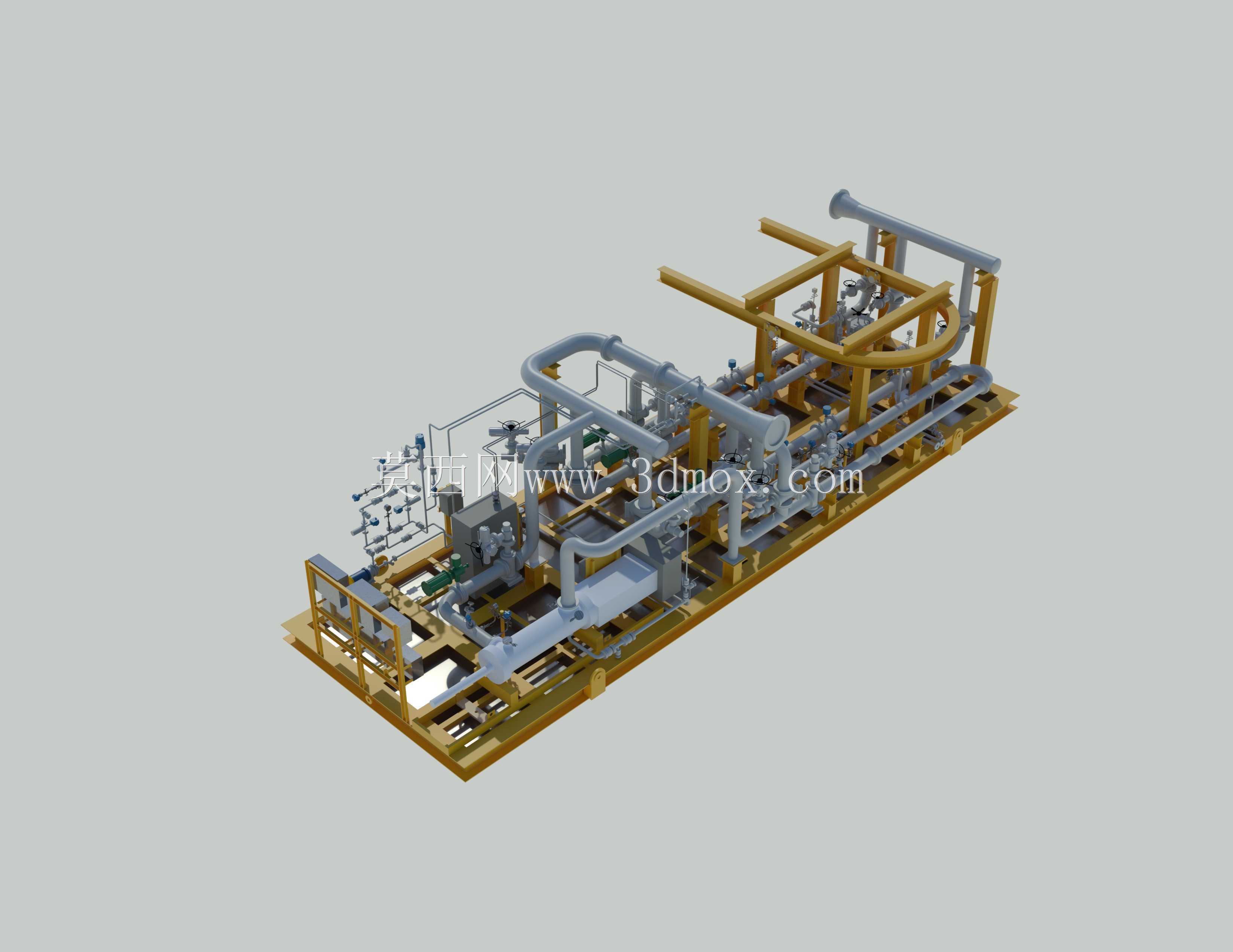

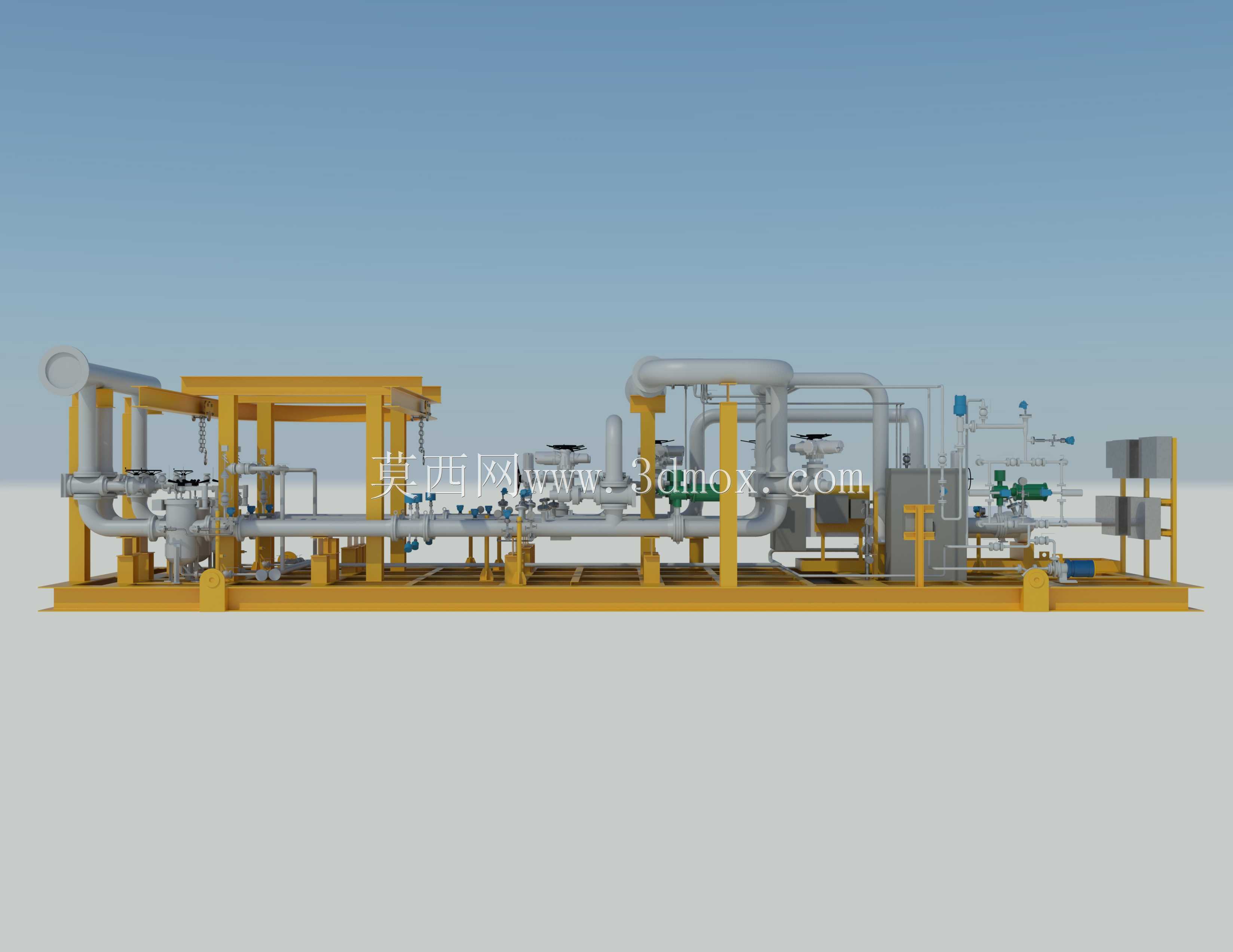

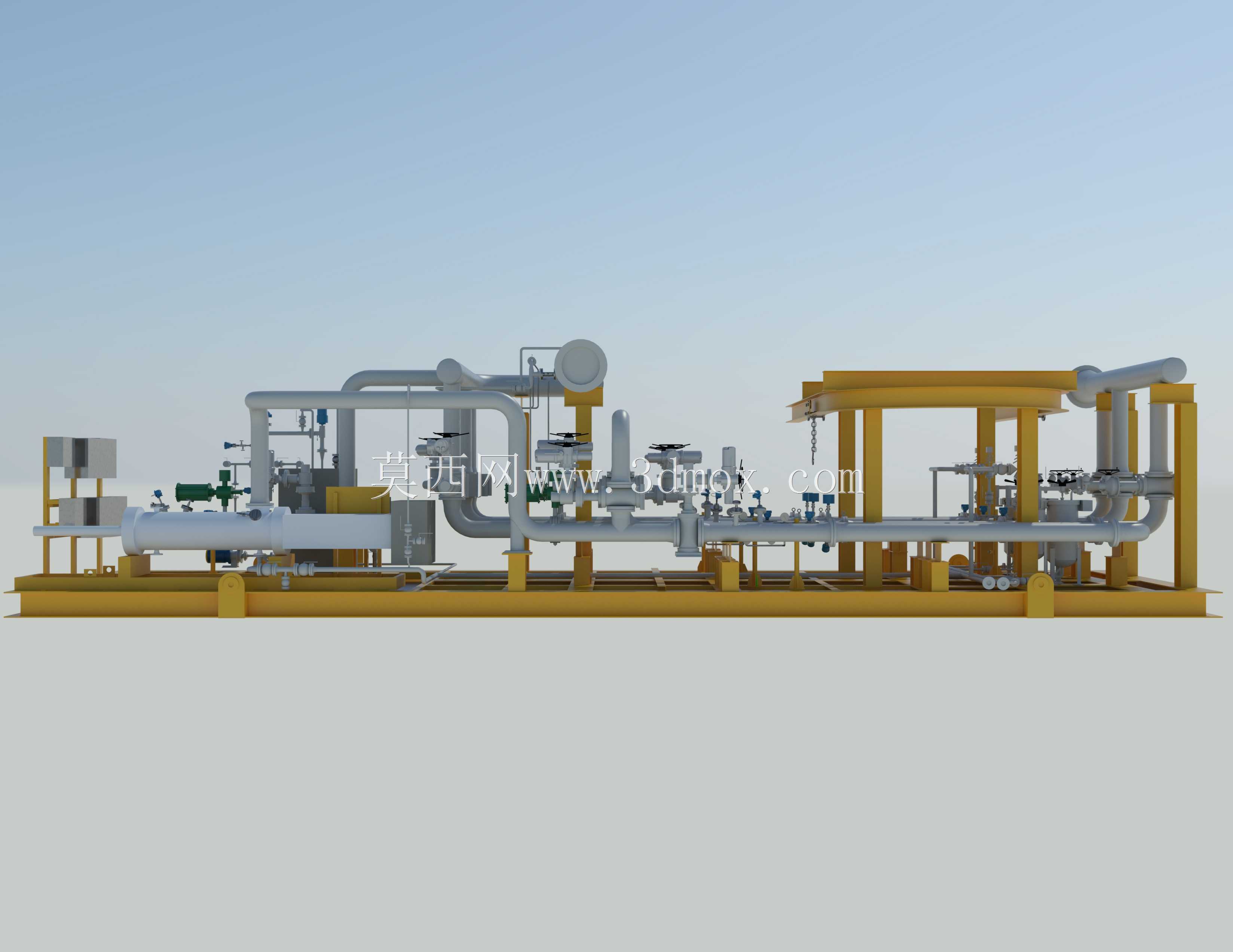

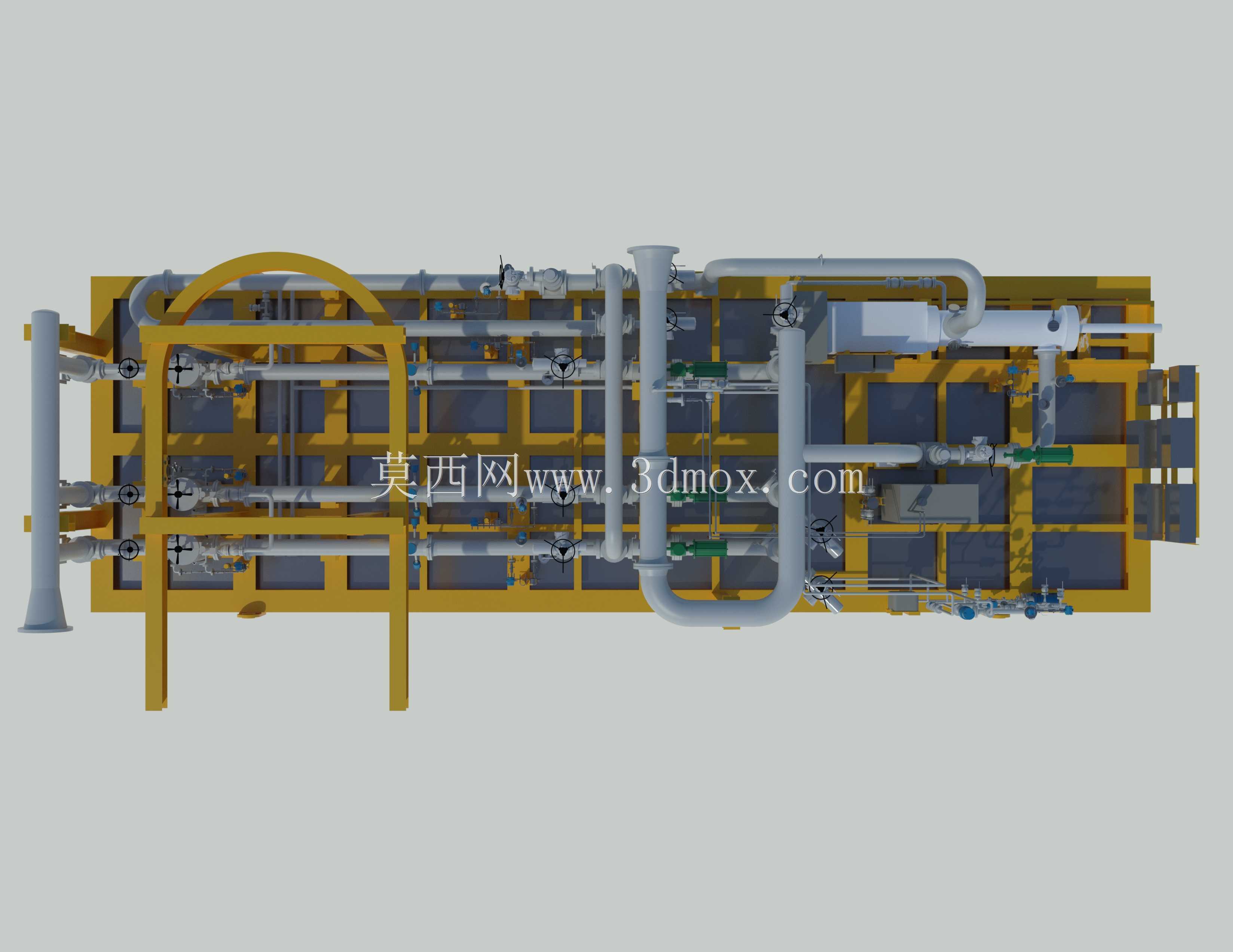

　　在油气集输、化工流体转运、园区公用工程介质分配的现场场景里，撬装式计量集成装置是替代现场零散焊接管路、缩减现场施工周期的核心单元，这套计量橇的三维结构完整还原了现场落地式安装的全部结构细节，从底部承载的型钢焊接底座到上层排布的工艺管线、支撑构件都做了等比例还原，能直接用于场站布局规划、管线应力校核、安装工序模拟的前置工作。不同于现场散接的计量管路，这套装置把计量段所需的直管段、异径扩口、支撑立柱、操作走台全部集成在统一的焊接底座上，底座预留的吊装孔、地脚安装位完全匹配常规工业场站的安装规范，到场后只需要对接进出口总管、外接仪表线缆就能完成投用，能把现场安装的动火作业量压缩九成以上，尤其适合偏远井场、

　　化工装置改扩建这类不允许长时间现场动火的作业场景。从结构设计逻辑来看，这套计量橇的管线排布优先保障计量仪表所需的直管段长度要求，进出口位置的异径扩口结构做了平缓过渡，避免介质流经变径段时产生紊流影响计量精度，上层的横向走台支架预留了仪表安装、日常巡检的操作空间，支撑立柱的排布完全避开了管线法兰拆卸、仪表维护的操作空间，不会出现后期维护时工具无法伸入的问题。管线的固定管托都做了限位设计，既可以约束管线运行时的振动位移，也预留了热胀冷缩的微量滑移间隙，避免温度变化产生的应力集中在焊口位置。底部的撬装底座采用型钢焊接的框架结构，横梁的排布对应每根竖向支撑立柱的受力点，吊装时整个橇体的变形量控制在工业管路安装允许的范围内，

　　不会因为吊装受力导致管线对口错位。进出口的扩口管段做了同轴度定位设计，和外部管线对接时不需要额外调整角度，法兰密封面的预留间隙完全满足垫片安装、螺栓紧固的操作空间。在实际应用中，这类计量橇主要承担单路介质的流量计量、压力温度监测的功能，可适配原油、成品油、化工介质、生产用水等多种流体的计量场景，不同的管线口径可以通过更换变径段适配不同的流量量程，橇体上预留的仪表安装位可以兼容差压式流量计、容积式流量计等多种计量仪表的安装需求，不需要额外改动主体管线结构。做三维建模的时候，这套结构的细节处理完全贴合工程实际，比如管托和管线之间的预留间隙、支撑立柱和底座的焊接坡口位置、走台支架的螺栓连接位都做了还原，没有出现结构干涉的问题，

　　导入工程软件后可以直接提取管线的长度、弯头角度、支撑位置等参数，用于材料统计、预制加工的下料参考。安装边界方面，整个橇体的地脚螺栓孔位间距符合常规工业设备的基础浇筑规范，进出口法兰的高度匹配场站通用的总管架标高，侧面预留的仪表接线口位置避开了吊装受力点，运输时可以直接固定在标准货运集装箱内，不需要额外做超限运输的申报。日常巡检的操作空间围绕计量仪表的安装位预留，站在走台位置可以直接观察仪表读数、操作阀门，不需要额外搭设临时操作平台。和现场拼接的计量管路相比，这种集成式撬装结构的所有焊接、试压工作都可以在工厂预制阶段完成，质量管控难度远低于现场作业，投用后的漏点率能降低八成以上，后期如果需要场站改造，整个橇体可以整体吊装移位，不需要拆解管线，重复利用率远高于现场固定安装的管路结构。建模时对管线的排布做了工艺合理性校验，所有弯头的弯曲半径符合工业管路设计规范，没有出现急弯导致的介质压损过大的问题，竖向支撑的间距也避开了管线的固有振动频率区间，避免介质流动时产生共振影响计量精度和焊口寿命。
