PVC原料存储输送用立式料斗结构

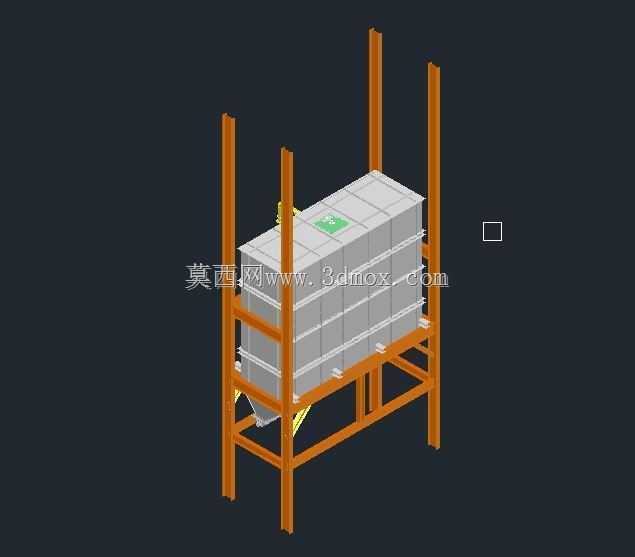

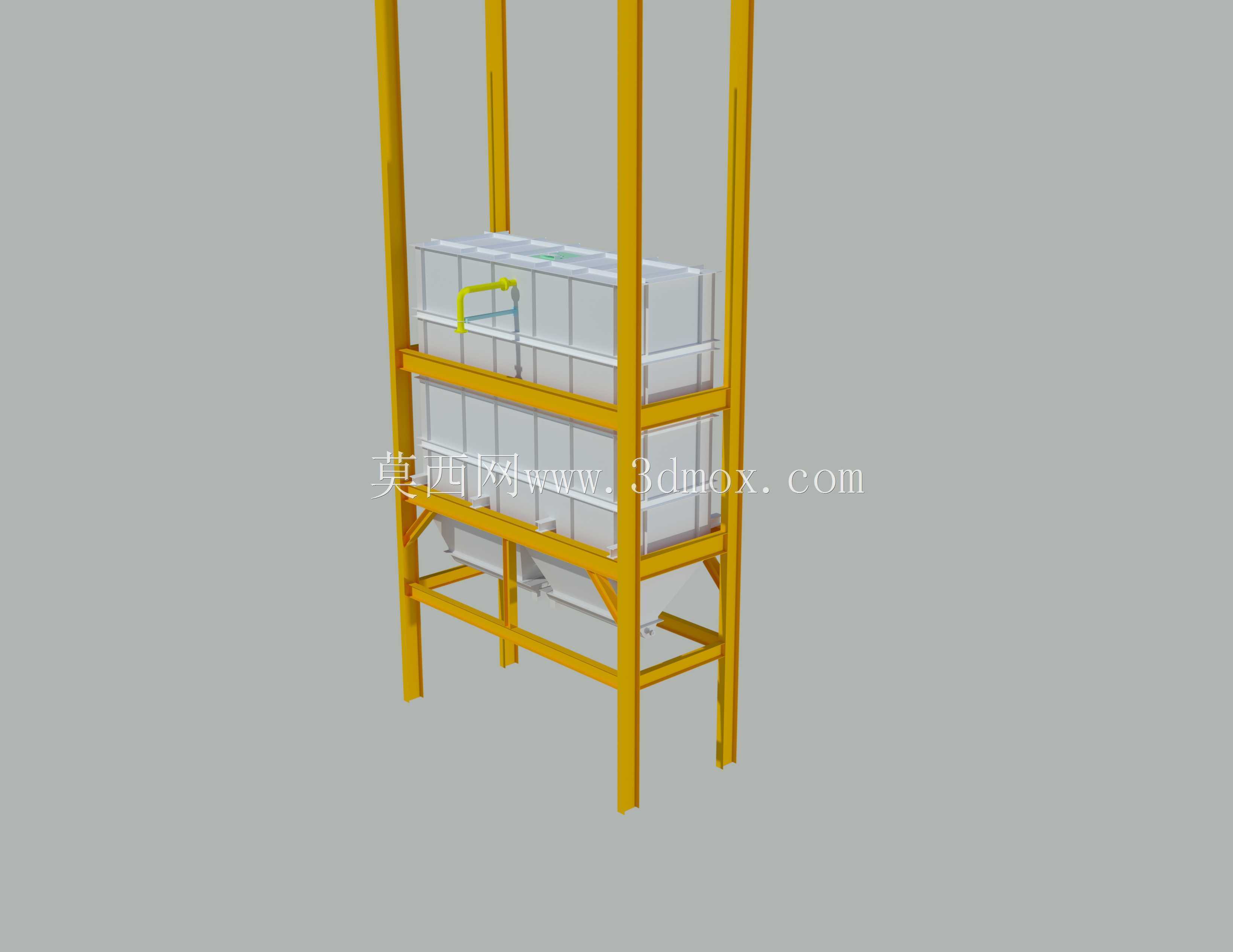

　　在PVC制品加工的挤出、注塑生产线上，原料的暂存与均匀供料是保障生产连续性的核心环节，这款立式料斗结构正是针对PVC颗粒原料的中转存储需求设计，直接对接生产线的上料工位，替代传统的地面堆料、人工舀料的作业模式，减少原料转运过程中的洒落污染与人工劳动强度。从实际应用场景来看，这类料斗通常布置在挤出机或者注塑机的进料端上方，依靠重力实现原料的自动下落供料，配套的黄色立式支撑框架直接落地安装，不需要额外搭建高空操作平台，框架的四根主立柱采用等边角钢焊接成型，横向设置三层支撑横梁，最上层横梁承托料斗的顶部翻边，中间层横梁约束料斗的中部侧壁避免装料后出现鼓胀变形，最下层横梁连接底部的出料口定位结构，整体框架的安装边界控制在1.

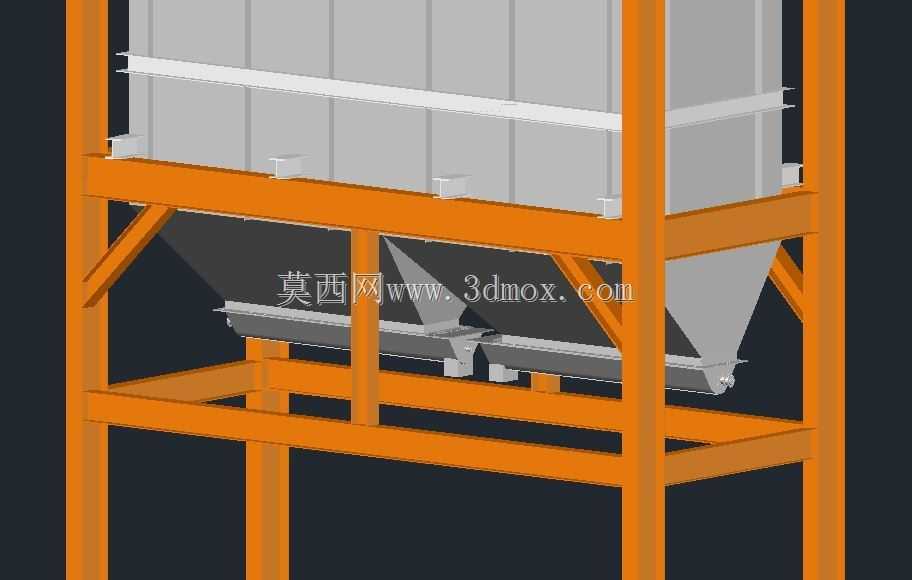

　　2米见方的地面范围内，整体高度控制在2.8米以内，适配常规车间的层高与设备布局间距，不会和车间的行车、照明管线产生干涉。料斗本体采用食品级透明PVC板材拼接成型，侧壁做了5度的倾斜锥度设计，既可以让操作人员直观观察内部的原料剩余量，及时安排补料，又能避免PVC颗粒在料斗内部出现架桥、堵料的问题，料斗的总容积设计为1.2立方米，按照PVC颗粒0.6的堆积密度计算，单次可存储720公斤左右的原料，能够满足单台挤出设备连续4小时以上的生产供料需求，减少频繁补料的频次。设计过程中重点考虑了原料的流动特性，PVC颗粒属于流动性较好的散粒物料，但如果料斗锥角过大就容易出现物料挂壁的问题，因此将下部锥段的锥角设置为12度，内壁做光滑处理，

　　没有突出的焊缝或者加强筋，避免物料残留；出料口采用标准的法兰接口，能够直接对接真空上料机的吸料管或者重力溜管，接口处设置了快拆结构，方便清理换料时的残留原料，适配多牌号PVC原料切换的生产需求。支撑框架的底部设置了可调脚杯，能够在地面不平整的车间环境下调整整体水平度，避免料斗倾斜导致的物料偏载、出料不畅问题，框架的侧面预留了振动器的安装位，如果生产过程中出现物料架桥的情况，可以加装小型气动振动器辅助下料，不需要人工敲击料斗侧壁，减少设备的变形损伤。料斗的顶部设置了翻盖式防尘盖，补料时可以直接掀开盖子从上方倒入原料，盖子和料斗本体之间设置了密封胶条，避免车间内的粉尘落入原料中影响制品质量，同时也能减少原料中水分的吸收，降低后续干燥工序的能耗。从结构强度校核的角度，框架的主立柱选用40404的等边角钢，横向横梁选用30303的等边角钢，焊接完成后整体做喷塑防锈处理，在满载状态下框架的最大变形量控制在0.5毫米以内，不会出现失稳垮塌的风险；料斗本体的板材厚度选用8毫米的透明PVC板，拼接处采用专用PVC胶水粘接后再做外角焊接加强，满载状态下侧壁的最大变形量不超过2毫米，完全满足长期装料的强度需求。在安装适配性上，这款料斗的支撑框架底部脚杯的安装孔位做了长圆孔设计，允许前后左右各20毫米的安装调整量，能够适配不同厂家的上料设备接口位置，不需要现场重新打孔焊接，降低现场安装的工作量；料斗和支撑框架之间采用可拆卸的螺栓连接，

　　运输过程中可以将料斗和框架拆分打包，减少运输体积，到达现场后只需要用螺栓紧固即可完成组装，不需要专业的焊接设备。实际生产使用中，这类料斗除了用于PVC颗粒的存储，还可以适配PE、PP等其他塑料颗粒的中转供料，只需要根据物料的堆积密度调整料斗的板材厚度即可，整体结构的通用性较强，不需要做大规模的改动就能适配不同的散粒物料存储需求。针对塑料加工车间的环境特点，整体结构没有采用易生锈的普通碳钢裸露设计，框架表面的喷塑层能够耐受车间内的少量腐蚀性气体，料斗的PVC材质本身也具备耐酸碱腐蚀的特性，长期使用不会出现锈蚀脱落污染原料的问题，日常维护只需要定期清理料斗内部的残留物料，检查框架的螺栓紧固情况即可，维护成本极低。
