快速夹钳压紧式手动工装夹具结构

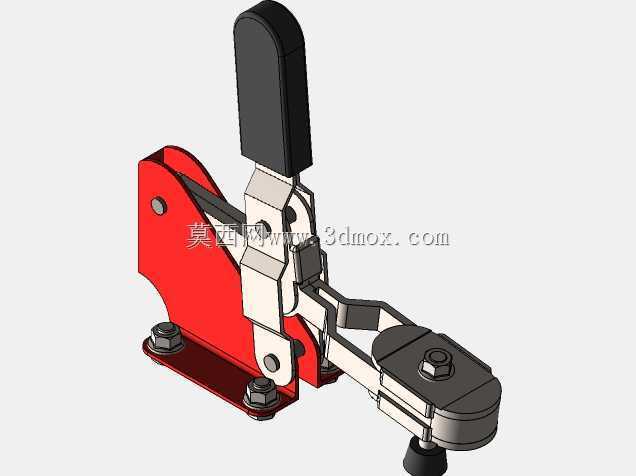

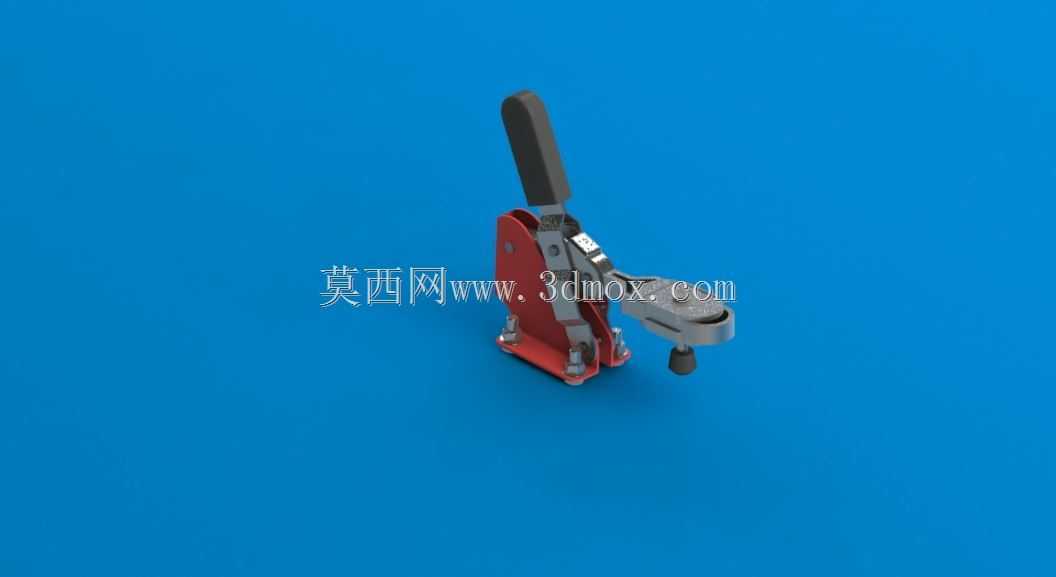

　　在非标工装设计、小型零部件装配、焊接定位、木工拼合、电子元件压装等场景里，手动快速夹钳是出镜率极高的压紧执行元件，这类元件不需要外接气源、电源，纯靠手动操作就能实现快速压紧与释放，对于小批量生产、工位分散、不具备动力源接入条件的作业场景适配性极强。这款夹钳采用垂直式压臂布局，操作手柄向上扳动时即可带动压头完成抬升让位，向下压合手柄到锁止位置时，压头会垂直向下施加稳定的压紧力，整个操作行程的力臂经过优化，操作人员只需要施加很小的握力就能获得数百牛的压紧输出，长时间重复操作也不容易产生手部疲劳。从结构组成来看，整个夹钳的基座采用冲压钢板弯折成型，基座底部预留了两个对称的安装孔位，安装孔的中心距、孔径都经过标准化设计，

　　可以直接通过螺栓固定在工装基板、工作台面或者专用治具上，安装时不需要额外做复杂的适配加工，只要保证安装面平面度在0.1mm以内，就能避免夹钳锁止时出现应力偏载。夹钳的传动部分采用多组连杆铰接结构，铰接点都配有耐磨衬套，长期反复开合也不会出现明显的旷量，当手柄压合到死点位置时，整个连杆机构会进入机械自锁状态，哪怕压紧过程中工件受到振动、外力冲击，压头也不会出现松脱移位，只有主动向上扳动手柄打破自锁状态，才能解除压紧，这一特性对于焊接、打磨这类存在持续振动的工序来说尤为重要，能有效避免工件移位带来的加工精度偏差甚至安全隐患。压臂部分采用可调节设计，压头的伸出长度、垂直高度都可以根据工件的实际厚度进行调整，压头端部采用橡胶包覆结构，

　　压紧接触时不会刮伤工件表面，对于表面质量要求高的钣金件、塑料件、涂装件来说，能有效避免装夹压痕的产生。在实际选型应用时，需要重点关注几个安装边界参数：首先是夹钳的整体开合高度，也就是压头抬升到最高位置时，压头底部到安装基面的垂直距离，这个尺寸决定了装夹时工件的最大允许厚度，以及取放工件时的操作空间是否充足；其次是压臂的水平伸出长度，也就是压头中心到夹钳基座安装面的水平距离，这个参数决定了夹钳能够避让的工件侧边高度，避免夹钳基座和工件侧壁产生干涉；第三是安装孔的位置尺寸，要和工装台的T型槽间距、预留安装孔位匹配，减少二次加工的工作量。设计这类手动夹钳的三维结构时，首先要保证各铰接点的运动间隙合理，间隙过大会导致压紧时晃动，

　　间隙过小则会出现卡滞，操作手感生涩；其次要做运动仿真验证，确认手柄在整个开合行程中不会和基座、压臂、工件产生运动干涉，尤其是压合到自锁死点时，各连杆的受力方向要合理，避免出现连杆受侧向弯矩导致变形的情况；另外基座的折弯处要做合理的圆角过渡，避免应力集中，长期受力后出现开裂。这类夹钳除了直接用于工件压紧，还可以通过改装压头形状、增加延长压臂的方式适配更多特殊场景，比如在压头上加装定位销，可以同时实现工件的定位与压紧；在压臂上加装聚氨酯挡块，可以用于侧向推紧定位；多台同规格夹钳组合使用，可以实现大尺寸板材、框架类工件的多点同步压紧，在焊接工装、检具设计中应用十分广泛。和气动、液压压紧装置相比，这类手动夹钳的采购成本更低，安装维护更简单，不需要布置气管、油路，也不会出现动力泄漏的问题，对于小批量定制化生产、维修工位、临时工装来说，是性价比极高的压紧方案。在建模过程中，所有铰接孔的同轴度、连杆的长度尺寸公差都要严格按照实际产品的装配要求设定，这样导出的工程图才能直接用于零件加工，装配完成后的干涉检查要覆盖整个开合行程，不能只验证锁止状态的位置，要确保从完全打开到完全锁止的整个运动过程中，所有零件都不会出现碰撞，尤其是手柄操作时的握持空间要预留足够，避免操作人员扳动手柄时被工装台或者其他周边结构夹手。
