家用台面式紫外线净水滤水设备结构

　　这款台面式净水滤水设备的设计，核心围绕家庭厨房台面临时取水、直饮净化的使用场景展开，区别于台下预埋式的中央净水系统，它不需要提前预留管路、不需要改动橱柜水路结构，直接放置在橱柜台面靠近水龙头的位置即可使用，适配多数家庭厨房转角、水槽旁的闲置台面空间，不会占用过多操作区域。从结构逻辑来看，设备采用上进水下处理的流道设计，待处理的自来水从设备顶部的进水区域注入，依靠重力自然向下流动，依次经过内部的多层过滤填料层，先拦截水中的大颗粒泥沙、悬浮物、胶体类杂质，再通过吸附滤料去除余氯、异色异味，流到设备底部腔室后，集成在底座位置的紫外线发生模块会对流过的水体进行持续照射消杀，破坏水中微生物的遗传物质，实现除菌净化的效果，

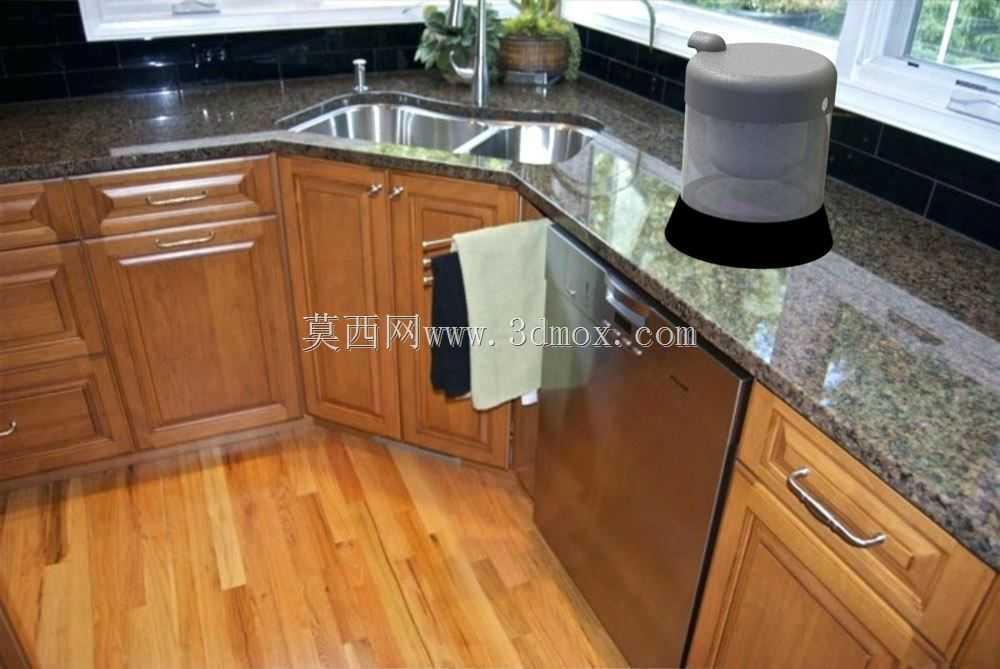

　　当腔体内水位逐步上升到出水位置时，完成净化的水就会从出水口流出，整个流道没有额外的增压水泵结构，依靠重力与水位差实现水体流动，结构更简单，运行时没有额外的电驱噪音，也降低了后期故障维护的概率。外形设计上，设备整体采用圆柱式对称结构，底部是直径略大于主体的防滑底座，放置在花岗岩、石英石等光滑橱柜台面时能保证足够的摩擦力，避免日常取水触碰导致的移位，主体中段采用半透明的壳体材质，用户可以直观看到内部滤料的污染程度，方便及时判断是否需要更换滤料组件，顶部的密封盖采用旋扣式结构，不需要额外工具就能徒手打开，方便日常加注原水、更换内部滤料，整体高度控制在常规厨房吊柜下方的净空范围内，不会出现开盖时被吊柜遮挡的问题。

　　设计过程中重点考虑了家用场景的使用边界：设备的整体重量在满水状态下控制在普通成年人可单手提拿的范围内，方便用户临时挪动位置、清理台面卫生；所有与水体接触的结构件都采用食品接触级的材质，避免长期泡水产生的二次污染；紫外线模块设置了物理遮光结构，正常使用时不会有紫外线外泄，避免对使用者的皮肤、眼睛造成损伤；底部的出水位置高度适配常规家用接水容器，不管是普通玻璃杯、烧水壶还是煮饭用的盛水容器，都可以直接放在下方接水，不需要额外垫高容器。从结构建模的角度来看，这款设备的零件拆分逻辑清晰，上下壳体的配合采用止口定位加密封胶圈的结构，既保证了装配的同轴度，也能避免水体从接缝处渗漏，内部滤料层采用独立的滤篮结构，更换时可以整体取出，

　　不会让残留的滤料杂质散落到设备内腔，紫外线模块的供电线路隐藏在底座的走线槽内，与水体腔室完全隔离，杜绝了漏电的安全隐患。实际使用场景中，这款设备尤其适合租房群体、临时居住场景，或者已经完成装修没有预埋净水水路的家庭使用，不需要专业人员上门安装，拆箱后清洗干净即可投入使用，相比需要接电、接水管的复杂净水设备，它的使用门槛更低，维护成本也更小，同时兼顾了物理过滤与紫外线除菌的功能，能够满足日常直饮、煮饭、洗菜的净水需求。在建模细节处理上，壳体的边角都做了圆弧过渡处理，没有尖锐的棱角，避免日常使用时磕碰伤人，顶部的盖子上设置了内凹的提手结构，开盖时方便施力，底座的防滑垫采用嵌入式安装结构，不会因为长期接触水出现开胶脱落的问题，整体的装配公差控制在民用家电的常规范围内，既不会因为配合过紧导致拆装困难，也不会因为间隙过大出现晃动、异响的问题。
