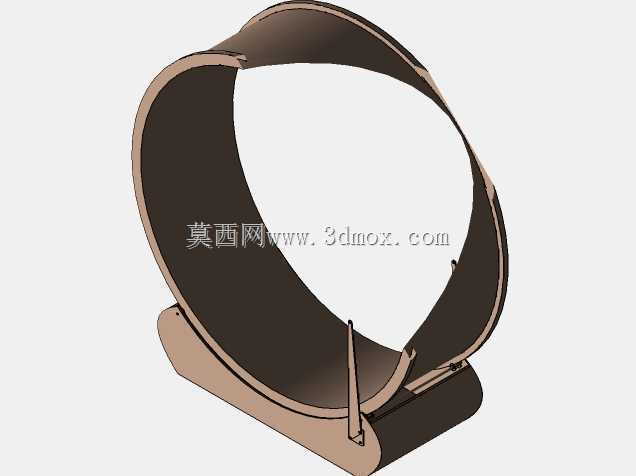

环形人体运动跑轮结构设计方案

　　这款环形跑轮结构的设计初衷，是为了在有限的封闭空间内实现无位移长距离行走、慢跑的运动需求，最早的应用场景可追溯到航天领域的微重力环境体能维持训练，后续逐步延伸到沉浸式VR运动配套、小型居家健身、康复步态训练等多个场景。不同于常规跑步机依赖履带传动的结构形式，该设计采用整环式回转支撑逻辑，使用者在环内行走或跑动时，依靠人体自重与接触面的摩擦力带动环体绕底部支撑轴做低速回转，不需要额外配置大功率驱动电机，仅需在支撑端加装阻尼调节模块与转速传感单元，即可实现运动阻力调整、步频步速采集、运动里程换算等功能，整体结构的动力损耗远低于传统履带式跑步设备。

　　从结构设计逻辑来看，整个跑轮的主体承载环采用变曲率截面设计，环体内侧的行走面做了微弧度贴合处理，匹配人行走程中的脚掌自然落地点轨迹，避免长时间运动出现的脚踝侧向受力偏差；环体两侧设置了高度适配的限位挡边，既不会对摆臂动作造成干涉，又能在运动过程中提供侧向防护，防止使用者在环体回转过程中偏离行走区域。底部的支撑总成采用双组托轮对称布局，托轮的轮面做了包胶处理，一方面可以降低环体回转过程中的金属接触噪音，另一方面可以增大接触摩擦力，避免环体与托轮之间出现打滑空转的情况；支撑底座的整体重心低于环体回转中心120mm以上，保证使用者在环内做变速跑动时，整个设备不会出现侧翻或翘边的情况，安装时仅需要保证放置地面的平面度公差在2mm/㎡以内，不需要额外做地面锚固处理，适配普通商用、居家场地的安装条件。

　　在尺寸边界的设定上，该跑轮的有效内圈直径设置为2200mm，环体内部的净通行宽度为850mm，能够满足身高1600mm到1900mm区间的使用者正常直立行走、慢跑的空间需求，不会出现头顶碰擦环体内壁、步幅受限的问题；环体的行走面宽度设置为600mm，预留了足够的双脚横向调整空间，匹配正常行走过程中的脚掌左右偏移量。支撑底座的整体外形尺寸控制在1200mm*900mm的占地范围内，相较于同功能的传统跑步机，占地空间缩小了近40%，且设备整体没有外露的传动履带、高速旋转部件，运动过程中的安全冗余更高。

　　设计过程中针对环体的受力变形做了多轮仿真校核，环体主体采用轻量化的型材拼接结构，在保证环体径向承载能力满足120kg动态载荷要求的前提下，尽可能降低环体自身重量，减小回转过程中的转动惯量，避免使用者突然停步时环体因惯性过大带来的摔倒风险。环体内侧的行走面铺设了防滑耐磨的柔性垫层，垫层的摩擦系数设置在0.6-0.8区间，既可以保证行走时的脚掌抓附力，又能缓冲脚掌落地时的关节冲击力，降低长期运动对膝盖、脚踝的运动损伤。支撑端的传感模块采用非接触式的霍尔转速采集方案，不会对环体的回转造成额外阻力，采集到的转速数据可以通过内置的算法换算成实时运动速度、累计运动里程、消耗卡路里估算值等数据，可外接显示终端或VR设备，实现沉浸式运动场景的匹配，比如搭配虚拟场景实现户外徒步、越野跑的模拟体验，解决传统室内健身过程中的场景单调问题。

　　在结构的安装维护性设计上，整个环体采用分段式拼接结构，拆分后的单段部件最大长度不超过1200mm，能够通过常规宽度的住宅门洞、电梯通道，不需要在安装时做墙体拆除或大型设备吊装，现场组装仅需要通过标准紧固件完成环段拼接、支撑托轮调试即可，组装完成后仅需要定期对支撑托轮的轴承加注润滑脂，检查环体拼接处的紧固件预紧力，日常维护成本极低。不同于传统跑步机需要定期更换跑带、调整跑带张紧度的维护需求，该结构的回转接触面无相对滑动摩擦，易损件的使用寿命提升了3倍以上，适合在社区健身点、企业员工活动区、小型健身工作室等运维人员配置不足的场景下长期使用。针对康复训练场景的适配需求，该结构还可以在支撑端加装阻尼锁定机构，实现环体的转速限制、位置锁定，配合步态矫正训练的不同阶段需求，比如术后步态恢复初期可以将环体锁定在固定角度，做静态站立平衡训练，随着恢复进度逐步解锁环体回转阻尼，实现从站立到慢走、慢跑的逐步过渡，比传统平地步态训练的场景适配性更强。
