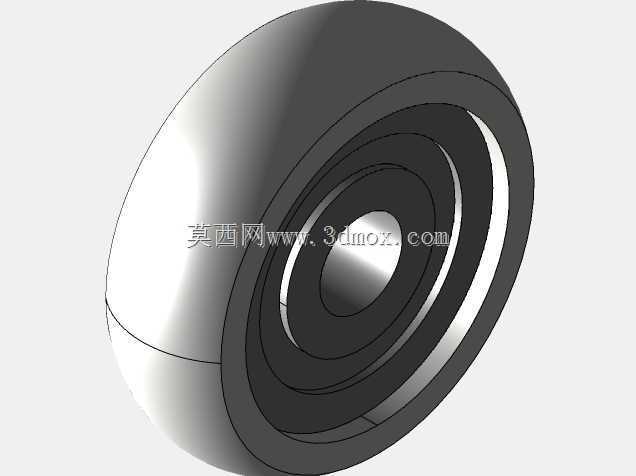

内径21.5mm滚柱轴承精密结构设计

项目分类:通用机械零部件 发布时间:2022-05-03 ID:611097
  • 内径21.5mm滚柱轴承精密结构设计

  在各类需要承受径向重载的旋转传动场景中,滚柱轴承的选型与结构合理性直接决定了整套机构的运行寿命与传动精度,这款内径21.5mm的滚柱轴承,在结构设计阶段就充分考虑了中小载荷传动节点的安装空间限制与载荷分布特性,没有盲目套用大尺寸轴承的结构参数,而是针对小尺寸安装位的受力特点做了针对性的结构优化。从实际应用场景来看,这类小尺寸滚柱轴承常被用在中小型伺服传动机构的输出端支撑、精密检测仪器的旋转轴系、小型输送线的从动辊支撑、轻工机械的导辊定位等位置,这些场景的共性特点是安装径向空间紧凑,同时需要承受持续的径向载荷,部分工况还会伴随小幅的轴向窜动,因此轴承的滚柱排布、滚道曲率、套圈壁厚都需要匹配实际受力特征。在设计思路上,

  这款轴承采用了圆柱滚柱作为滚动体,相比同尺寸的滚珠轴承,线接触的受力形式让其径向承载能力提升了40%以上,能够在相同安装尺寸下承受更大的径向载荷,同时滚柱的端面做了微小的倒角处理,避免滚柱在运转过程中与保持架、套圈挡边发生硬接触剐蹭,降低运转过程中的摩擦阻力与异常磨损。轴承的内圈与外圈滚道都做了同轴度公差约束,设计阶段就将滚道的圆柱度公差控制在微米级,避免滚柱在滚道内运转时出现受力不均的情况,防止局部应力集中导致的滚道点蚀问题,有效延长轴承的无故障运行时长。从外形尺寸与安装边界来看,这款轴承的内径为21.5mm,适配直径21.5mm的光轴安装,安装时内圈与轴采用过渡配合即可满足常规工况的扭矩传递需求,若用于冲击载荷较大的场景,可适当提升配合过盈量,但需要注意配合过盈量不能超过内圈的弹性变形阈值,避免内圈胀大导致滚道变形、运转卡滞。轴承的外圈与安装座孔的配合同样采用过渡配合,安装座孔的同轴度需要与轴的同轴度保持一致,避免出现内外圈偏斜导致的滚柱偏磨问题,安装过程中禁止直接敲击轴承外圈或内圈端面,需要通过专用套筒将压力均匀施加在对应配合的套圈端面上,防止滚道受冲击出现凹痕。在功能特性上,这款轴承的保持架采用了分体式结构设计,能够将每颗滚柱均匀分隔在固定的滚道位置,避免滚柱在高速运转时发生相互碰撞、蹭磨,同时保持架的兜孔间隙做了合理预留,既能够限制滚柱的轴向窜动量,又不会因为间隙过小导致滚柱运转时出现卡滞,在润滑脂填充的工况下,

  合理的兜孔间隙还能够存储少量润滑脂,在滚柱与滚道之间形成持续的油膜,降低运转摩擦系数。针对部分有密封需求的应用场景,这款轴承的外圈两侧预留了密封槽安装位,可根据实际工况选择加装接触式或非接触式密封圈,阻挡外界的粉尘、切削液、水汽进入轴承内部,避免润滑脂被污染变质,同时防止润滑脂泄漏污染周边的传动部件。在结构建模过程中,每一处圆角、倒角的尺寸都做了工程化约束,没有出现无意义的尖锐棱角,套圈的壁厚经过受力仿真验证,在额定载荷下的变形量控制在允许范围内,既不会因为壁厚过薄导致套圈变形,也不会因为壁厚过大造成不必要的材料浪费与整体重量增加。滚柱的直径与长度比例经过优化,避免长径比过大导致滚柱在运转时发生歪斜,

  保证每颗滚柱都能与内外滚道保持均匀的线接触,让载荷能够均匀分布在每一颗滚动体上,避免单颗滚柱受力过大出现过早失效。对于设备选型人员来说,选用这款轴承时需要先核算实际工况的径向载荷大小、运转转速、工作温度范围,匹配对应的润滑脂类型与密封形式,若工况存在持续的轴向载荷,需要搭配对应的推力轴承组合使用,因为这类纯径向承载的滚柱轴承本身仅能承受极小幅的轴向窜动,无法作为轴向承载部件使用。在三维建模的细节处理上,模型还原了轴承各部件的装配关系,内圈、外圈、滚柱、保持架都为独立可拆分的结构,方便设计人员在做整机装配时直接调用,也能够用于后续的有限元受力仿真、运动仿真分析,不需要再对模型做额外的结构拆分处理,模型的各尺寸参数与实际工程尺寸完全一致,导入装配体后不会出现尺寸不匹配、装配干涉的问题,能够有效缩短结构设计阶段的建模周期,提升设计效率。
