紫铜螺旋立式冷却盘管结构设计

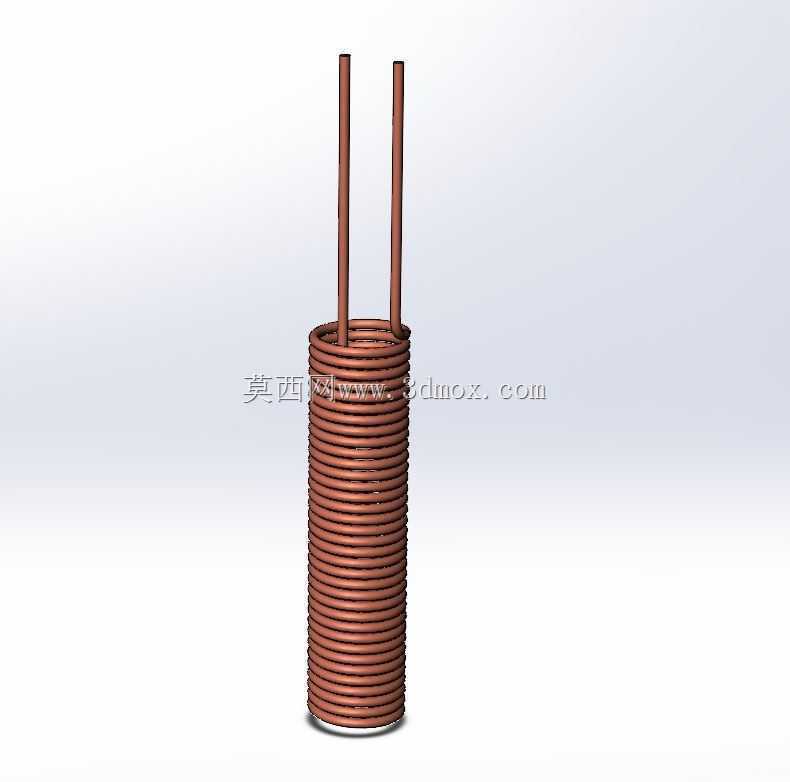

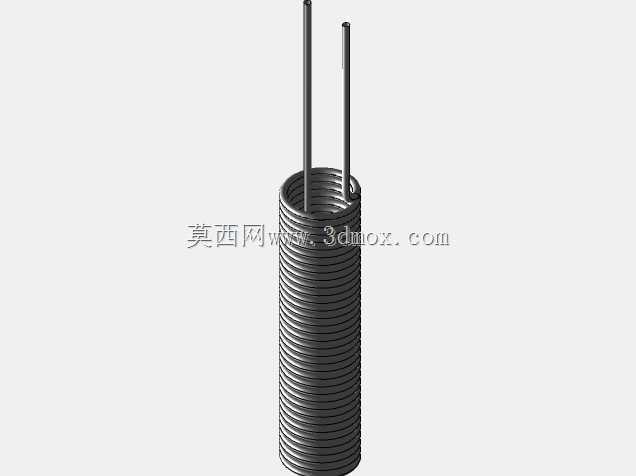

　　在小型温控回路、实验台冷却单元、紧凑型换热装置的管路设计中，这类立式螺旋冷却盘管是非常常见的换热执行部件，很多刚入行的结构工程师在做小型液冷系统时，容易忽略盘管的绕制参数对换热效率、流阻的影响，往往直接套用现成模型却没结合安装边界做校核，最后出现换热能力不足或者管路干涉的问题。这款盘管采用等螺距密绕螺旋结构，整体为立式布置，两根直管段从螺旋体上端同向引出，作为冷却介质的进出接口，这种引出方式的优势在于安装时可以直接从设备腔体上端完成管路对接，不需要在腔体侧壁额外开避让孔，对于密封要求较高的浸没式冷却腔体来说，能大幅减少密封点位，降低泄漏风险。从尺寸参数来看，盘管内径为12.7毫米，这个通径规格刚好匹配常用的4分快插接头、

　　卡套接头的适配管径，不需要额外做变径转接，能减少管路接头带来的流阻损失和泄漏点；密绕的螺旋结构在有限的竖向安装空间内，最大化拉长了冷却介质的流通路径，相比直管结构，相同安装高度下换热面积可以提升数倍，同时螺旋流道会让介质在流动过程中产生持续的径向扰动，破坏管壁处的层流边界层，让冷热交换更充分，不需要额外加装扰流元件就能达到不错的换热效率。在实际应用场景中，这类盘管常被嵌入小型恒温槽、传感器冷却腔、激光设备水冷单元、小型化工实验反应装置的腔体内，浸没在待冷却的液体或者密闭气腔中，介质从一端直管流入，沿着螺旋流道持续流动过程中，通过紫铜管壁和外部介质完成热量交换，最后从另一端直管流出带走热量；相比板式换热器、套管式换热器，

　　这种盘管结构没有额外的壳体、密封垫片，整体结构非常紧凑，适合安装空间狭小、换热负荷不算特别大的温控场景，而且紫铜材质本身导热系数高，加工绕制难度低，后期维护也不需要拆解复杂结构，只要定期冲洗管路内部的水垢就能维持换热效率。做这类盘管的三维建模时，不能只简单画螺旋线扫掠就完成设计，需要重点考虑几个工程实际边界：首先是螺旋段的螺距和圈数，要结合需要的换热面积、允许的流阻损失做匹配，螺距过小会导致绕制时管壁变形量过大，容易出现通径缩径、管壁开裂的问题，螺距过大则会浪费安装空间，降低单位空间内的换热面积；其次是上端引出直管段的长度，要预留足够的接头安装操作空间，同时要考虑直管段和螺旋段衔接处的弯曲半径，不能出现直角折弯，避免介质流动时在折弯处形成涡流区，长期运行堆积杂质造成管路堵塞；另外还要核算螺旋体的外径尺寸，和安装腔体的内壁预留足够的间隙，保证外部被冷却的介质可以在盘管周围顺畅流动，避免出现换热死区，间隙过小还会导致安装时盘管刮蹭腔体内壁，损伤管壁或者破坏腔体内部的防腐涂层。很多工程师在选型这类盘管时，容易只看换热面积参数，忽略安装方向的影响，这款立式结构的盘管如果卧式安装，会导致螺旋段内残留空气，介质充注时无法完全排净空气，形成气阻影响介质流通，进而大幅降低换热效率，所以建模和选型时就要明确安装方向，在引出管段上预留排气点位的设计余量。还有管壁厚度的选择，要结合工作压力做校核，紫铜盘管常用的壁厚在0.8-1.5毫米区间，

　　压力越高需要的壁厚越大，但壁厚增加会降低管壁的导热效率，所以要在承压能力和换热效率之间找平衡，不能盲目选厚壁管造成换热能力不足。另外，螺旋盘管的下端要做平口处理，保证安装时可以平稳放置在腔体底部的支撑位上，避免长期运行中管路振动导致盘管移位，和腔体内的其他部件发生碰撞磨损。在流体回路的设计中，这类盘管的进出口一般建议采用下进上出的接管方式？不对，这款的引出管都在上端，所以实际接管时要注意介质流向，让介质从螺旋段的最下端开始往上流动，这样可以保证管路内的空气可以顺着介质流动方向从上端出口排出，不需要额外设置排气阀就能减少气堵的概率。对于有洁净要求的应用场景，比如医疗设备、食品检测装置的冷却回路，这类紫铜盘管在加工完成后还要做内壁钝化、清洗处理，建模时不需要体现这些工艺细节，但要在模型的结构上避免出现无法清洗的死角，螺旋段和直管段的衔接处要做顺滑过渡，不能有凹陷或者缝隙，避免残留介质滋生杂质。
