吨袋软钢承载支撑架结构设计

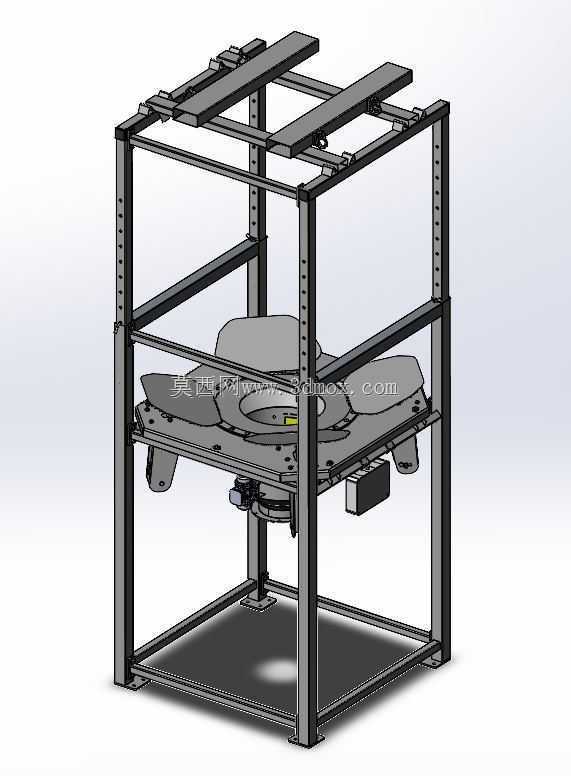

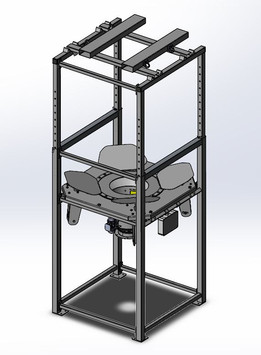

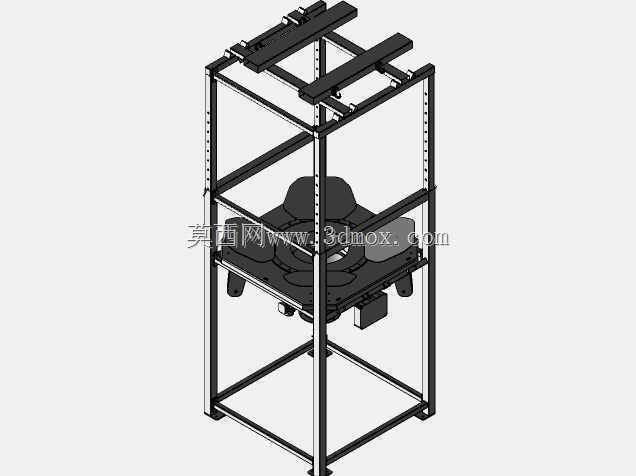

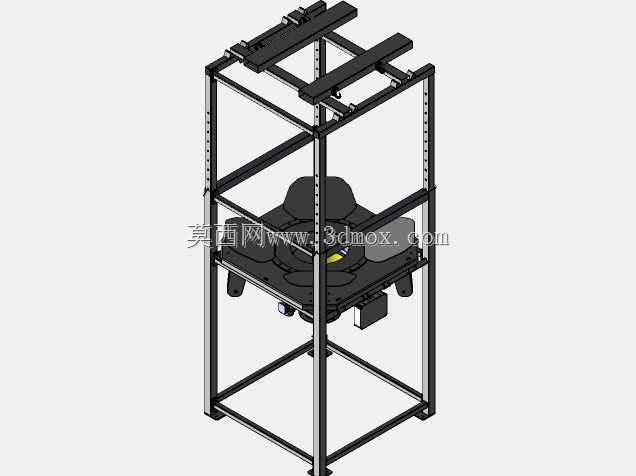

　　在散料仓储、粉体物料中转、大宗颗粒料装卸的生产场景里，吨袋的临时承托、工位暂存一直是车间布局里容易被忽略但直接影响作业效率的环节，这款软钢材质的承载支撑架，正是针对1吨级大袋的工位存放、拆包作业配套设计的承载结构。从实际作业的需求出发，设计之初就摒弃了冗余的装饰性结构，全部采用型材搭建框架，整体框架采用方管做竖向主支撑，竖向支撑上预留的等距调节孔位，可根据不同作业高度的需求，调整中部承载托盘的安装位置，适配不同身高操作人员的拆包、接料作业，也能兼容不同长度吨袋的悬挂承托需求，避免吨袋底部拖地造成物料污染或者袋体磨损。顶部的横向安装梁采用分体式可调结构，两根横向梁的间距可根据吨袋的吊带挂点位置灵活调整，不管是四吊环还是两吊环的吨袋，

　　都能找到稳定的悬挂受力点，避免吊带滑脱或者吨袋倾斜撒料的问题。中部的承载托盘做了镂空式设计，既可以承托吨袋底部避免袋体过度下坠变形，也预留了足够的下料避让空间，如果搭配吨袋拆包机的下料接口，可直接在架体上完成拆包下料作业，不需要额外挪移吨袋，减少车间内的重载吊装转运频次，降低作业安全风险。框架底部做了方形落地支撑脚，每个支撑脚都预留了地脚安装孔，可直接通过膨胀螺栓固定在车间硬化地面上，即使满载状态下也不会出现架体偏移、侧翻的问题，满足车间重载作业的安全规范要求。整体外形尺寸控制在1500mm×1500mm×3900mm，这个尺寸边界是经过多场景适配验证的：1500mm的长宽尺寸刚好匹配标准1吨吨袋的满载外廓尺寸，

　　不会因为架体内腔过窄造成吨袋下放时卡滞，也不会因为尺寸过大浪费车间的工位占地面积；3900mm的总高度，既满足吨袋悬挂后底部距离地面留有足够的接料、放料空间，也适配大部分标准厂房的层高，不会出现架体过高无法进入车间、或者触碰车间顶部管线的问题。材质选用软钢也就是低碳结构钢加工，一方面是材料的焊接性能优异，车间现场如果需要做局部的结构修改、加装附属配件，可直接现场焊接调整，不需要特殊的焊接工艺；另一方面软钢的韧性足够，在承受1吨满载的交变载荷时，不会出现脆性断裂的问题，长期使用的结构稳定性更好，表面做常规的防锈喷涂处理即可适应车间的常规作业环境，即使在有一定粉尘、湿度的粉体加工车间也能长期使用。从结构受力的角度看，框架的横向、

　　竖向支撑之间都加了斜向加强筋，分散满载时的受力点，避免局部应力集中造成的型材变形，中部承载托盘的下方也做了环形支撑结构，把吨袋的重量均匀分散到四根竖向主支撑上，不会出现托盘局部受压变形的问题。这款架体除了用于仓储环节的吨袋暂存，还可以直接集成在粉体生产线的投料工位，作为吨袋拆包的固定工位架使用，搭配电动葫芦吊装吨袋就位后，可直接在架体上完成开袋、投料、余料收集的全流程作业，不需要额外配置复杂的拆包设备，对于中小产能的粉体加工、建材生产、饲料加工车间来说，能以极低的成本完成投料工位的标准化搭建，减少作业过程中的物料撒漏，降低工人的劳动强度。在建模过程中，所有的型材拼接位置都做了贴合实际焊接工艺的间隙预留，安装孔位的尺寸也匹配标准螺栓的装配要求，不存在无法落地加工的理想化结构，不管是直接按图下料加工，还是在原有结构基础上修改适配自身的工位需求，都能快速调整落地。
