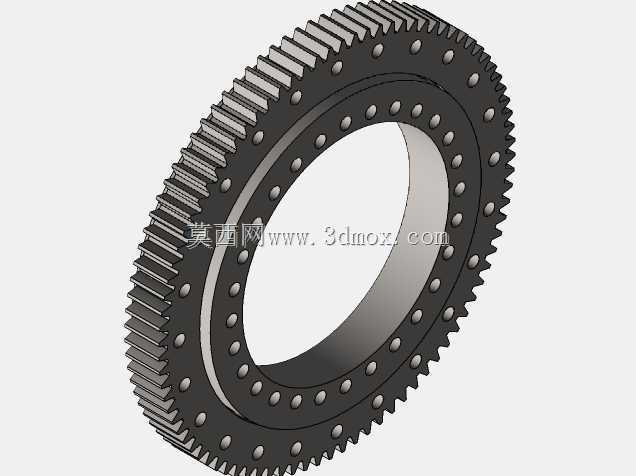

这类带外齿的回转支承结构,在工程领域的应用场景覆盖极广,从工程机械的上车回转机构,到自动化产线的回转工作台、风电设备的偏航变桨机构、港口机械的回转基座,再到游乐设施的旋转平台,但凡需要同时承受轴向载荷、径向载荷与倾覆力矩,且需要实现相对回转运动的连接部位,都能见到这类部件的身影。不同于普通的传动齿轮或者标准轴承,回转支承本身是集成了传动功能与承载功能的复合部件,外圈加工的轮齿直接参与传动链啮合,不需要额外加装大齿圈来传递回转扭矩,能大幅简化主机的结构设计,减少装配环节的零件数量,降低整体结构的占用空间。
从实际功能特性来看,这款结构的参数匹配了常规中小型回转工况的需求,齿数设置适配常规减速比匹配逻辑,20度压力角属于通用齿轮传动的标准压力角取值,能兼顾传动过程中的齿面接触强度与轮齿弯曲强度,啮合过程中传动平稳,噪音控制表现优于小压力角的设计,同时不会像大压力角设计那样带来过高的径向载荷,对支承部位的轴承负载友好。滚道部位采用的是单排滚珠式结构,钢球沿内外圈的弧形滚道均匀排布,通过隔离块实现钢球之间的间隔,避免钢球直接接触产生摩擦磨损,这种结构在中小载荷的回转场景中性价比极高,转动阻力小,启动扭矩低,即使是低速回转的工况也不会出现爬行现象。
在设计思路上,这类回转支承的建模首先要明确安装边界,内圈与外圈的安装孔采用均匀排布的设计,通孔形式适配螺栓穿过的安装方式,孔位的节圆尺寸需要和主机的安装基座、回转平台的安装孔位完全匹配,避免装配时出现错位。建模过程中,齿形的绘制需要严格遵循对应模数的渐开线齿廓标准,齿顶高、齿根高的取值要符合规范,保证啮合时不会出现根切或者齿侧间隙不合理的问题;滚道的曲率半径需要和选用的钢球直径匹配,通常滚道曲率半径略大于钢球半径,保证接触应力分布在合理区间,避免应力集中导致的早期点蚀失效。密封结构的预留也不能忽略,在内外圈的结合面位置需要留出密封槽的安装空间,防止外界的粉尘、水汽进入滚道内部,润滑脂的加注通道也要在建模时提前预留,保证后期维护时可以直接加注润滑脂,不需要拆解整个结构。
从安装边界来看,这类回转支承的轴向尺寸紧凑,不需要在主机上设计过大的安装沉孔,安装面的平面度需要满足对应的精度要求,避免安装时因为基座平面度不足导致支承变形,影响转动顺畅度甚至造成滚道卡滞。连接螺栓的强度等级需要匹配工作时的最大倾覆力矩,按照载荷工况计算螺栓的预紧力,避免工作过程中螺栓松动导致的回转精度下降。传动啮合侧隙需要根据实际工况调整,既要保证正反转切换时不会出现过大的回差,也要避免侧隙过小导致的卡滞、发热问题,尤其是在温度变化较大的户外工况,要考虑材料热胀冷缩带来的侧隙变化。
在实际选型应用中,这类结构不需要额外设计复杂的回转支撑框架,直接将固定侧与基座连接,回转侧与工作平台连接,配合对应的小齿轮驱动就能实现360度连续回转,相比采用推力轴承搭配径向轴承、额外加装传动齿圈的方案,零件集成度更高,装配累积误差更小,回转精度更容易保证。对于做设备开发的结构工程师来说,这类成熟结构的三维模型可以直接导入装配体中做干涉检查,提前验证安装孔位、啮合间隙、周边部件的运动边界,避免在实际加工装配时才发现结构干涉、尺寸不匹配的问题,大幅缩短设计迭代的周期。建模过程中对齿形、滚道、安装孔的参数化处理,也方便后续根据不同的载荷需求调整模数、齿数、安装孔数量等参数,快速衍生出适配不同工况的系列化产品。
