外齿式回转支承齿轮传动结构

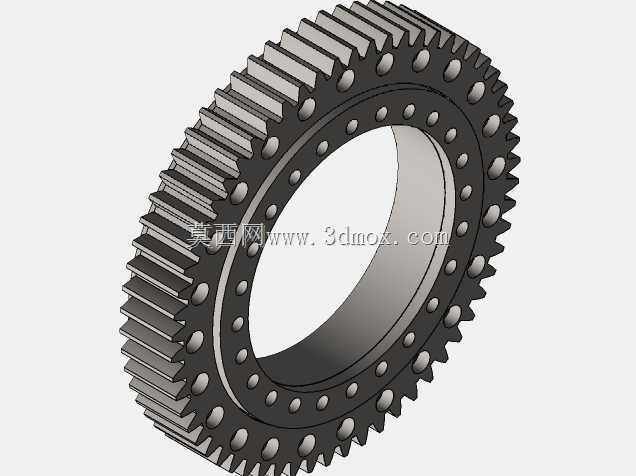

　　做了十来年非标设备结构设计，回转支承这类部件我接触过不下几十种应用场景，从港口起重设备的回转机构，到工程机械的上车回转，再到自动化产线的回转工作台、风电设备的偏航变桨机构，甚至游乐设施的旋转平台，都离不开这类集成了支承与传动功能的部件。这次建模的这款外齿式回转支承齿轮，是单排四点接触球式的外齿结构，这类结构在中小载荷的回转场景里应用占比最高，相比内齿式结构，外齿的加工、检测、后期维护都更方便，啮合侧隙的调整也更直观，不需要拆解设备就能观察齿面的啮合状态。

　　从实际功能来看，这类部件同时承担两个核心作用：一是作为支承结构，承受轴向载荷、径向载荷以及倾覆力矩，替代传统的“推力轴承+径向轴承+回转大齿圈”的分体式组合结构，大幅压缩安装空间，降低装配时的同轴度调整难度；二是集成的外齿直接作为传动副的大轮，和驱动端的小齿轮啮合，实现整个回转部分的低速旋转传动，不需要额外加装独立的大齿圈，减少了零件数量，也避免了齿圈与支承座装配时的连接松动风险。

　　建模的时候我特意参考了常用的安装边界来做结构还原：齿圈上的安装孔是沿圆周均布的通孔，用来穿装螺栓分别连接固定基座和回转平台，孔位的节圆直径、孔径都是按常用的连接螺栓规格匹配的，安装时不需要额外扩孔或者改制，直接配打基座螺纹孔就能装配。齿部参数是按常用的传动工况设定的，61齿的配置搭配常用的10齿左右的驱动小齿轮，能实现6左右的传动比，刚好匹配液压马达或者减速电机输出后的低转速大扭矩需求，20度的压力角是直齿圆柱齿轮的通用压力角，齿根强度足够，加工时用标准滚刀就能加工，不需要定制刀具，能有效降低加工成本。

　　设计这类结构的时候，首先要考虑的是安装基准的统一：滚道的中心、齿部的分度圆、安装孔的节圆必须保证严格的同轴度，不然装配后会出现齿面啮合偏载、滚道受力不均的问题，轻则出现运转异响、齿面过早磨损，重则会出现滚道点蚀、螺栓断裂的故障。其次是齿部的硬度匹配，外齿作为和小齿轮啮合的部件，齿面硬度要比驱动小齿轮低5-10HRC，这样磨损会优先发生在更换成本更低的小齿轮上，后期维护只需要更换小齿轮即可，不需要拆解更换成本极高的回转支承本身。另外滚道的曲率设计也很关键，四点接触的滚道曲率要和钢球的直径匹配，保证接触角在45度左右，这样能同时承受各个方向的载荷，不会出现载荷集中在某一侧滚道的情况。

　　从实际选型的角度来说，这类外齿回转支承适合转速不超过10rpm的回转工况，安装时要注意安装面的平面度，整个安装法兰面的平面度误差不能超过0.2mm，不然拧紧螺栓后会让支承圈产生变形，导致钢球在滚道内卡滞，运转阻力变大。齿侧间隙要调整到0.2-0.4mm之间，间隙太小容易出现齿面卡滞、热胀咬死的问题，间隙太大则会产生传动回差，影响回转定位精度，对于有高精度定位需求的场景，还可以采用双小齿轮消隙的结构，配合这个外齿圈就能实现无间隙传动。日常维护时只需要定期通过注油嘴向滚道内加注润滑脂，定期检查齿面的磨损情况和安装螺栓的预紧力即可，维护成本远低于分体式的支承传动结构。

　　建模过程中我把所有的安装孔、齿形、滚道、密封槽的结构都做了还原，没有做简化处理，不管是用来做设备的整体装配干涉检查，还是做有限元受力分析，或者是导出工程图指导加工，都能直接使用，齿形是按渐开线标准生成的，啮合运动仿真的时候不会出现干涉，能直观展示整个回转传动的运动过程。
