半挂车驱动转向车桥三维结构模型

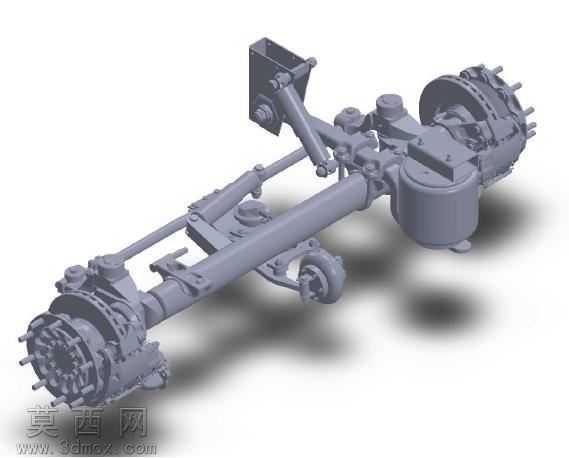

本模型为半挂车配套的驱动转向一体式车桥完整三维结构，采用SolidWorks软件进行全参数化建模，建模过程严格遵循商用车底盘零部件的实际设计规范，对车桥的每一处结构细节都做了1:1比例还原。模型整体以桥壳为核心承载基体，建模时首先绘制桥壳的主体轮廓草图，通过拉伸、放样等特征生成桥壳的中空承载结构，同时预留出轮毂安装位、制动气室固定位、悬挂连接支座的装配基准，保证各部件装配时的同轴度与位置精度符合工程设计要求。在转向机构的建模中，对转向横拉杆、转向节臂、主销连接结构都做了精细化处理，转向节与桥壳端部的铰接位置预留了合理的转动间隙，还原了实车转向时的运动逻辑，可通过软件的运动仿真模块模拟车桥的转向动作，验证转向过程中各部件无运动干涉。制动系统部分完整还原了鼓式制动总成的内部结构，包括制动鼓、制动蹄片、制动凸轮轴、回位弹簧等细小零部件，每一个零件都单独建模后完成装配，清晰展现了制动时凸轮轴推动蹄片张紧贴合制动鼓的工作原理。悬挂连接部分还原了空气悬挂的支座与推力杆安装结构，推力杆的球头铰接结构做了细节刻画，能够体现车桥与车架之间的力传递路径。模型渲染时采用哑光金属材质模拟铸钢桥壳的质感，对制动鼓、轮毂等机加工面赋予略带反光的金属材质，橡胶衬套、气室隔膜等部件赋予橡胶类材质，通过光影调整突出各部件的结构层次，整体渲染效果清晰展现车桥的装配关系与结构特点。设计过程中充分考虑了车桥的承载特性与运动需求，各部件的壁厚、连接位置的加强筋结构都参考实际量产车桥的设计参数，既保证模型的视觉还原度，也具备结构设计参考价值，可用于商用车底盘结构教学、车桥设计方案验证、三维装配演示等场景，帮助设计者快速理解重型车桥的结构组成与工作逻辑。
