重型拖车用金霸王16毫米钢板连接结构

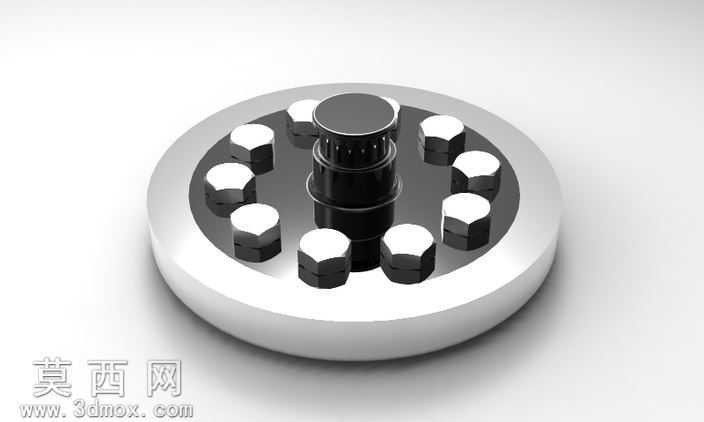

本作品为重型拖车配套的金霸王16毫米钢板连接结构三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，首先基于重型拖车的重载连接工况确定核心尺寸基准，以16毫米厚度的圆形钢板作为主体承载基座，对基座的边缘做圆角钝化处理，避免应力集中同时提升装配安全性。建模阶段优先完成中心主连接柱的结构搭建，柱体采用阶梯式轴段设计，上段为装配导向段，中段设置多道环形卡槽用于限位锁止，下段与圆形钢板基座做同轴心配合，通过凸台定位确保装配同轴度公差控制在合理区间。围绕中心主连接柱，在基座环形区域均匀排布12组六角头紧固螺栓，建模时对螺栓的六角头棱边做微小倒角处理，还原真实紧固件的工艺特征，螺栓与基座上的螺纹孔采用同轴心、重合配合，模拟真实装配状态下的锁紧结构。材质渲染阶段，圆形钢板基座赋予哑光银灰色金属材质，添加细微的磨砂纹理模拟热轧钢板的表面质感，中心主连接柱采用亮黑色硬质金属材质，表面设置低粗糙度的反光效果，体现热处理后的高强度构件特性，六角螺栓头部采用亮面镀铬金属材质，与黑色柱体、银灰色基座形成清晰的材质层次区分，渲染时采用顶侧45度柔光光源，添加柔和的环境遮蔽效果，清晰呈现各部件的结构轮廓与装配关系。设计过程中充分考虑重型拖车的重载使用需求，16毫米厚度的钢板基座可承受大吨位牵引载荷，均匀排布的螺栓组可将载荷均匀分散，避免局部应力过大导致的结构变形，中心柱的卡槽设计可实现快速装配锁止，兼顾结构强度与装配便捷性，整体模型结构完整，各部件配合关系清晰，可直接用于拖车连接部件的结构验证、装配演示以及后续的工程图导出加工。
