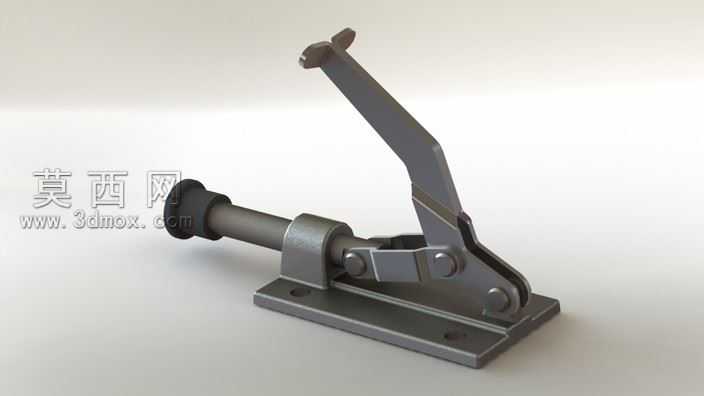

推拉式快速压紧夹紧夹具三维结构

本模型为推拉式快速夹紧夹具，采用三维建模软件完成全参数化结构搭建，建模过程中严格遵循机械加工的实际公差规范，对每一处铰接点位、安装基准、运动行程都做了精准的尺寸约束，确保模型可直接用于工程参考与结构验证。模型整体采用底座安装式结构，底部为带两个沉头安装孔的矩形安装基座，基座上方集成了导向轴套、四连杆锁紧机构、操作手柄以及前端的压紧顶杆，所有铰接位置均预留了标准销轴的装配间隙，还原了真实夹具的运动逻辑。渲染阶段采用哑光金属材质模拟夹具的碳钢氧化发黑表面质感，对铰接转动部位做了轻微的边缘倒角高光处理，底座安装面添加了细微的机加工纹理，搭配柔和的影棚布光，清晰呈现出夹具的结构层次与金属质感，顶杆前端的橡胶缓冲头单独赋予了哑光黑色橡胶材质，区分不同部件的材质属性。结构设计上采用了经典的肘节锁紧原理，当操作手柄向下扳动至锁止位置时，连杆机构越过死点形成机械自锁，此时前端顶杆向前伸出完成工件的顶紧夹紧，反向扳动手柄即可快速解锁退回顶杆，整个运动行程无卡滞、无干涉，自锁状态下可承受较大的轴向反推力不会松脱。设计思路围绕工装场景的快速装夹需求展开，摒弃了复杂的螺纹旋紧结构，利用连杆死点锁紧的特性实现一秒快速夹紧与松开，大幅提升工件装夹效率，整体结构紧凑，安装固定便捷，可适配焊接工装、装配工装、检测工装等多种需要轴向顶紧定位的作业场景，建模时对所有易磨损的铰接部位都做了结构加强处理，符合实际工业使用的强度要求，模型各部件均可单独拆分，支持后续的工程出图、结构修改与运动仿真操作。
