弧形弯曲螺旋压缩弹簧三维结构设计

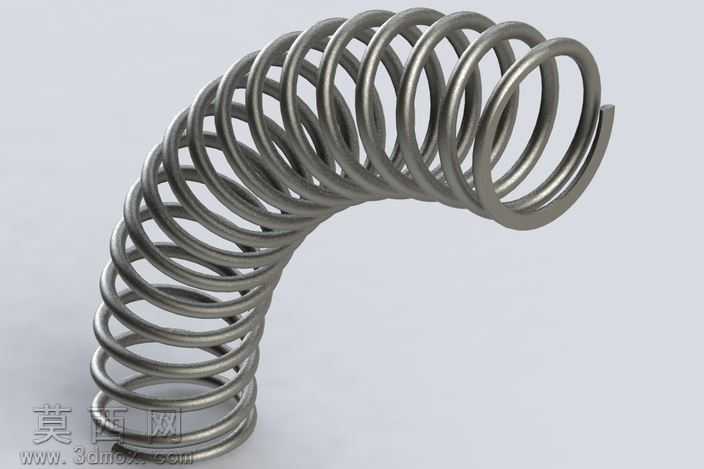

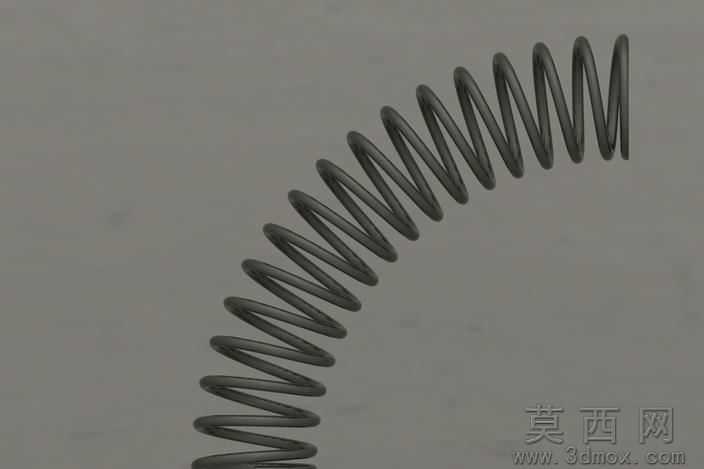

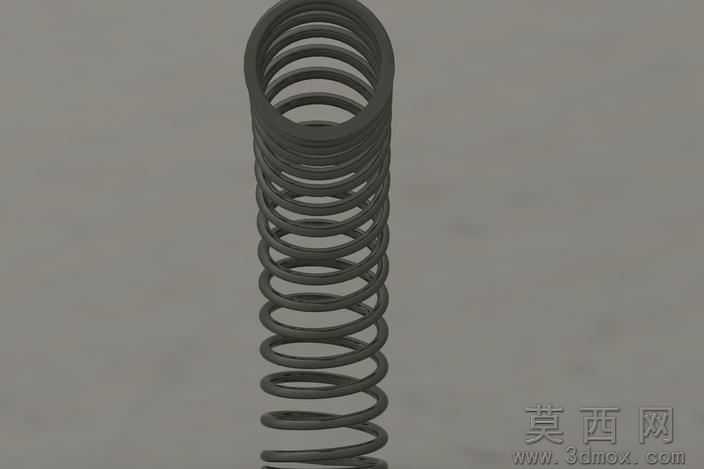

本作品为弧形弯曲形态的螺旋压缩弹簧三维建模成果，建模过程依托三维参数化设计逻辑完成，首先梳理弹簧的核心设计参数：确定弹簧丝径、螺旋中径、有效圈数、端部并圈结构以及整体弧形弯曲的曲率半径，先通过螺旋线命令构建基础直段螺旋路径，再结合弯曲变形特征对螺旋路径进行弧形曲率调整，保证每一圈簧丝的间距均匀一致，避免出现圈距突变、簧丝干涉的问题。建模过程中对弹簧两端的支撑圈做了贴合实际加工工艺的处理，端部簧丝做了收边并圈的闭合处理，保证端部支撑面的平整度，符合实际压缩弹簧的装配使用要求。材质渲染阶段选用了合金弹簧钢的材质参数，还原金属弹簧的银灰色金属质感，调整材质的粗糙度、反射度参数，模拟经过表面处理的弹簧金属表面的细腻光泽，同时通过环境光影的调整，清晰展现每一圈簧丝的轮廓结构、螺旋走向以及弧形弯曲的整体形态，让模型的视觉呈现贴近真实金属弹簧的实物效果。结构设计上，该弧形弹簧区别于常规直筒螺旋弹簧，整体呈现90度左右的弧形弯折形态，可适配有弧形安装空间、需要在弯折路径上提供弹性复位力的机械装配场景，建模时严格控制每一段簧丝的曲率过渡，保证螺旋升角在弯曲段的平滑过渡，避免出现应力集中的结构缺陷，还原弧形弹簧在实际工况下的结构合理性。设计思路围绕通用弹性五金零件的实际应用需求展开，摒弃冗余的装饰性结构，完全还原工业用弧形螺旋弹簧的真实结构特征，建模过程中每一步参数都可编辑调整，可根据实际使用需求修改丝径、圈数、弯曲曲率、圈距等核心参数，适配不同的装配场景，模型的几何精度满足后续工程装配校验、运动仿真的使用要求，能够直观展现弧形螺旋弹簧的空间形态与结构特点。
