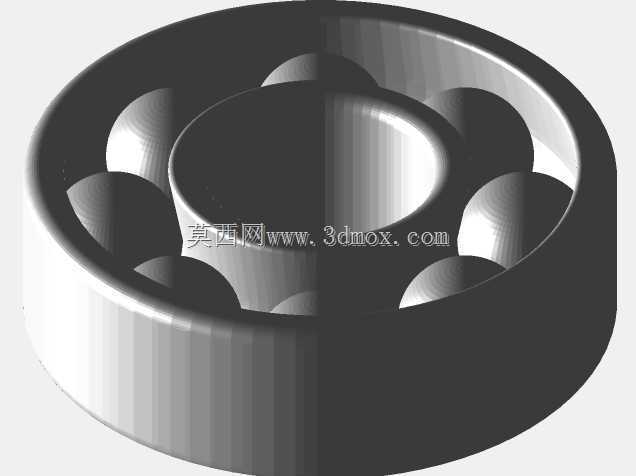

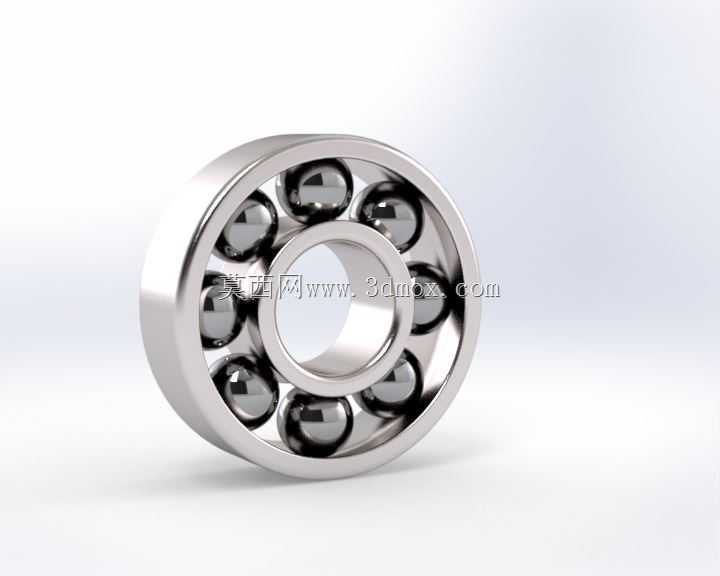

内径10mm外径26mm深沟滚珠轴承结构

　　这类小尺寸深沟滚珠轴承，在精密仪器、小型传动机构、传感检测设备里的应用占比极高，很多做小型自动化模组、检测仪器结构设计的工程师，在选型阶段最先敲定的往往就是这类小规格轴承，毕竟它的安装边界直接决定了整个转轴组件的布局空间。从结构本身来看，该轴承采用经典的深沟滚道设计，内圈内径为10mm，外圈外径为26mm，对应的标准宽度尺寸适配多数小型转轴的安装需求，内圈与轴采用过盈配合的安装方式，外圈与安装座孔多采用过渡配合，既保证旋转过程中内圈与轴同步转动无打滑，也能方便外圈在安装座内的定位与微量调整，补偿加工带来的同轴度误差。轴承内部的钢球沿内外圈的弧形滚道均匀排布，保持架将每颗钢球等距分隔，避免钢球在高速旋转时发生相互碰撞摩擦，

　　同时保证各钢球受力均匀，在承受径向载荷的同时，也能承受一定数值的双向轴向载荷，这也是深沟球轴承在小型传动结构中被广泛使用的核心原因。在实际应用场景中，这类小规格轴承常被用于小型编码器的转轴支撑、精密检测传感器的旋转部件、小型伺服电机的输出端支撑、桌面级自动化设备的导轮转轴，甚至在一些小型机器人关节的预紧支撑结构中也能见到它的身影，它的旋转精度直接影响整个检测或传动机构的运行稳定性，比如在光电编码器的应用中，轴承的径向跳动量需要控制在微米级，才能保证编码盘的读数准确，不会出现信号丢步的问题。从设计思路层面来看，这类轴承的建模需要严格匹配滚道的曲率半径，内圈滚道的曲率略大于钢球半径，外圈滚道曲率同样做对应匹配，

　　既保证钢球与滚道的接触面积足够，降低接触应力提升使用寿命，也不会因为曲率匹配过紧导致旋转阻力过大，发热严重。钢球的数量排布需要结合承载能力与旋转灵活性做平衡，钢球数量过多会增加保持架的加工难度，同时提升旋转阻尼，数量过少则会导致单颗钢球承受的载荷过大，降低轴承的额定动载荷，缩短实际使用寿命。安装边界方面，设计配套结构时需要注意，轴肩的高度不能超过内圈的倒角高度，否则会导致轴承安装不到位，甚至在压装过程中损坏轴承的密封结构；安装座的孔肩高度同样需要匹配外圈的倒角尺寸，预留出足够的拆卸空间，方便后续维护时使用拉马拆卸轴承而不损坏配合面。同时在布局时需要考虑轴承的预紧方式，对于精密传动场景，多采用波形垫圈对轴承外圈施加轴向预紧力，

　　消除轴承内部的游隙，提升旋转刚度，降低运转过程中的振动与噪音；对于普通传动场景，则可以预留少量轴向游隙，补偿温度变化带来的轴系热胀冷缩，避免轴承在高温工况下出现卡滞。在实际建模过程中，需要还原轴承的倒角细节、滚道的曲面特征、钢球与滚道的接触位置关系，这些细节不仅是为了模型外观的还原，更重要的是在做虚拟装配、干涉检查时，能够准确判断配套轴、安装座与轴承的配合是否合理，提前发现设计中存在的干涉问题，避免实际加工装配时出现零件报废的情况。很多刚入行的结构工程师在做这类轴承选型时，往往只关注内径外径尺寸，忽略了轴承的宽度尺寸、倒角尺寸、额定载荷参数，导致设计出来的结构要么安装空间不足，要么轴承承载能力不够，运行一段时间就出现磨损异响，甚至钢球碎裂的问题。这类小尺寸轴承虽然结构看起来简单，但作为旋转机构的核心支撑部件，它的选型与安装设计直接决定了整个设备的运行寿命与精度稳定性，在做结构设计时需要结合实际的载荷工况、转速要求、安装空间做综合考量，不能只看尺寸参数就随意选型。比如在高速运转的场景下，需要选择带密封结构的同尺寸轴承，避免外界的粉尘、水汽进入轴承内部，破坏润滑脂的性能，导致轴承提前失效；在有一定轴向载荷的场景下，需要核对轴承的额定轴向载荷参数，必要时采用成对安装的方式，提升轴向承载能力。
