标准圆柱锂离子电芯三维结构设计

　　在消费电子、小型储能模组、电动工具、便携照明设备的结构开发环节，圆柱电芯的三维建模精度直接影响到电池仓的适配性、PACK模组的装配间隙预留以及后续热管理结构的设计合理性。本次建模的18650规格圆柱电芯，是当前量产应用覆盖面最广的圆柱锂离子电芯规格，从手持电动工具的电池包、笔记本电脑的内置供电模组，到户外便携储能电源的电芯簇、强光手电的供电单元，甚至部分低速电动两轮车的备用电池组，都能见到该规格电芯的应用场景。

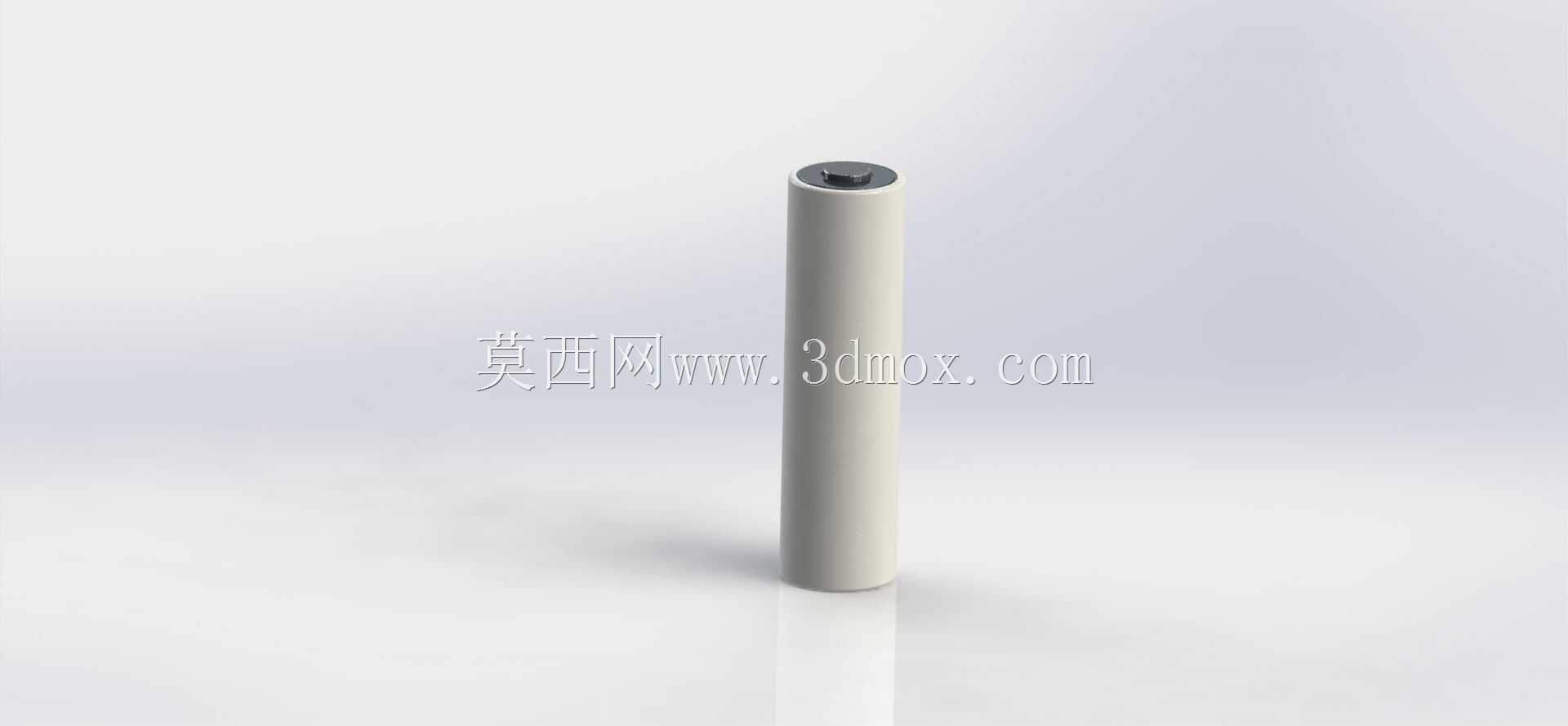

　　建模过程中首先还原了电芯的核心外形边界：整体为等直径圆柱结构，外壳采用镀镍钢壳的典型结构特征，壳体壁厚按照量产常规值预留，保证后续做电池仓过盈配合或者间隙配合仿真时，尺寸基准与实物一致。电芯顶端的正极盖帽结构做了细节还原，包含泄压阀的凸起结构、正极接触端面的平面度特征，同时区分了正极盖帽与壳体之间的绝缘密封圈位置，避免结构设计时出现正负极短路的干涉风险；电芯底端为负极平底结构，端面与壳体侧壁的圆角过渡按照实物冲压成型的R角做了还原，保证在做跌落仿真、装配压装模拟时，接触边界的力学计算基准准确。

　　从设计思路上，该模型没有做电芯内部卷芯的电化学结构还原，而是聚焦于结构设计层面需要的外部装配特征，所有外形尺寸严格遵循18650规格的行业通用公差范围：直径控制在18mm公称尺寸的常规公差带内，总高度控制在65mm的公称尺寸范围内，正极盖帽的凸起高度、负极端面的平面度都按照量产电芯的实测均值做了还原，能够直接用于电池仓的结构干涉检查、PACK模组的电芯排布设计。在做手持设备的电池仓设计时，设计人员可以直接调用该模型，预留0.1-0.2mm的装配间隙，同时匹配正极接触弹片、负极弹簧的安装空间，不需要再反复核对实物电芯的外形尺寸，减少结构打样后的适配返工概率。

　　针对不同应用场景的设计需求，模型的圆柱面做了完整的曲面连续处理，在做热仿真分析时，可以直接在圆柱面赋予对流换热系数、接触热阻等参数，模拟电芯在充放电过程中的外壳温度分布；在做电池PACK的结构设计时，也可以基于该模型的外表面，设计电芯支架的定位卡槽、镍片焊接的位置基准，保证相邻电芯之间的绝缘间隙符合安规要求。需要注意的是，该模型还原的是常规容量段量产电芯的外形特征，针对特殊高容量型号的加长盖帽、加厚壳体等定制化特征，设计人员可以在该模型基础上做局部参数调整，不需要从零开始绘制基础外形，能够大幅缩短前期结构方案的迭代周期。

　　在小型智能硬件的结构开发中，很多新手设计师容易忽略电芯正极盖帽的绝缘圈尺寸，导致设计的电池仓压圈直接接触到钢壳造成短路，该模型特意将绝缘圈的台阶特征做了显性化处理，在装配检查时能够直观看到干涉位置，提前规避结构设计的安规风险。同时模型的底端负极圆角做了精准还原，在设计底部弹簧接触结构时，可以准确计算弹簧的压缩量，避免出现接触不良或者弹簧压死的问题。对于做电池包灌封设计的场景，该模型的外表面可以直接作为灌封腔的内部边界，计算灌封胶的填充体积，提前预估材料用量。
