螺旋镂空结构水晶质感奖杯设计方案

　　这款螺旋镂空奖杯的结构设计，最初是为赛事颁奖场景做的定制化方案，在做结构推演的时候，首先要平衡视觉通透感和结构刚性的矛盾——如果采用全实心透明材质，整体重量会偏大，长时间手持或者摆放时底座承压过大，容易出现底部应力集中碎裂的问题，而全镂空如果筋条排布不合理，运输过程中受侧向冲击很容易出现筋条断裂的情况。

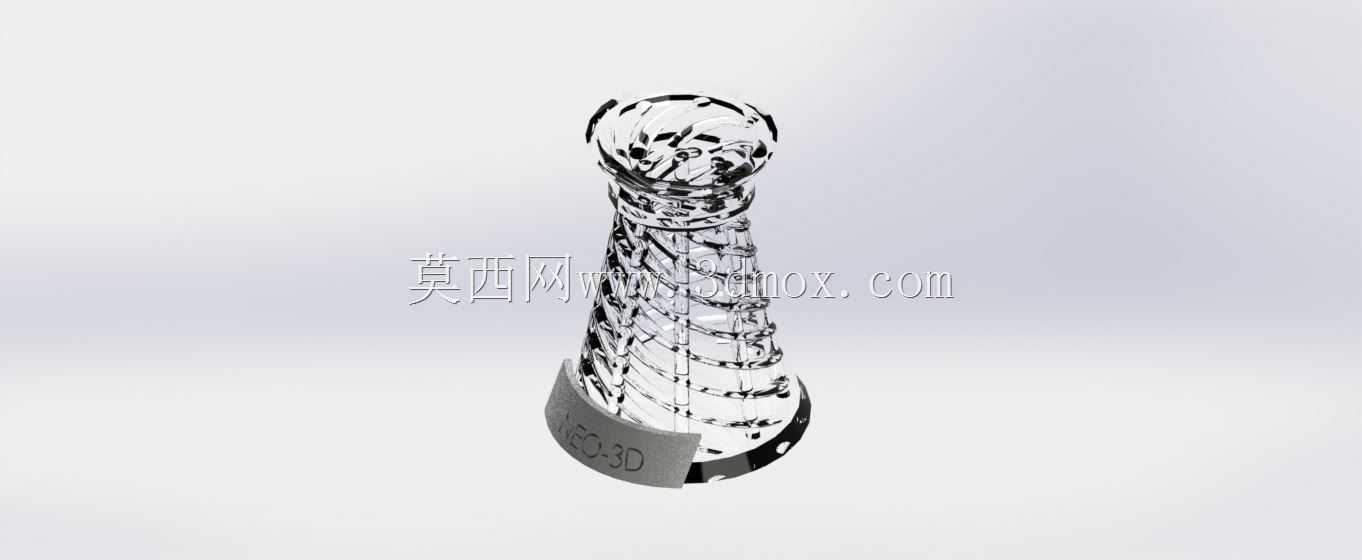

　　从实际应用场景来看，这类奖杯既可以用于行业赛事、企业年会的颁奖实物，也可以作为桌面纪念摆件长期陈列，所以在结构设计上首先确定了变径锥台的整体轮廓：底部直径最大，向上逐步收窄，到顶部杯口位置再做小幅外扩，这种轮廓本身就具备更好的放置稳定性，重心整体落在底座中心投影范围内，即使摆放台面有小幅倾斜，也不容易出现倾倒问题。

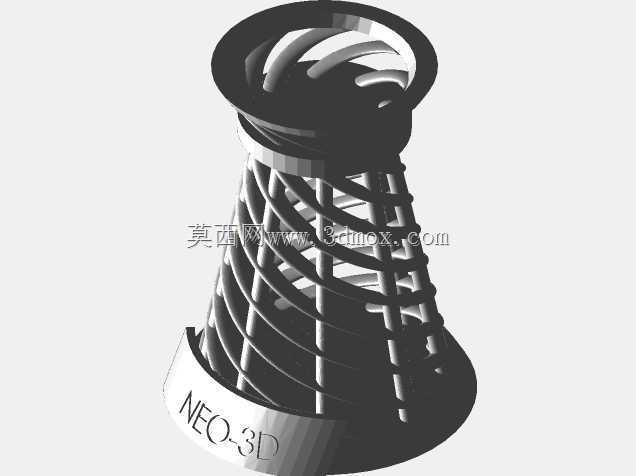

　　螺旋结构的设计没有采用等距螺旋的常规方案，而是做了变螺距处理：靠近底座的位置螺距更小，筋条排布更密，一方面可以提升底部的结构强度，让底座和上部螺旋筋的连接位置应力分布更均匀，避免连接处出现直角应力集中；另一方面从视觉上也能形成从稳重到轻盈的过渡感，向上螺距逐步加大，镂空区域占比提升，光线穿过透明材质的时候能形成更丰富的折射层次。筋条的截面做了倒圆角处理，没有尖锐棱角，一方面是避免日常拿取的时候划伤手部，另一方面也能减少透明材质注塑或者CNC加工过程中的应力残留，降低后期开裂的概率。

　　底座部分采用了内嵌式的金属铭牌安装位，铭牌安装槽的深度控制在2mm，边缘做了0.5mm的倒角，安装铭牌后不会出现凸起刮蹭台面的问题，底座底部预留了0.3mm深度的环形脚垫安装槽，可以粘贴硅胶脚垫，既可以防滑，也能避免硬质底座直接刮伤木质或者玻璃陈列台面。

　　在安装边界的考量上，整体高度控制在常规成人手掌可握持的范围内，最大外径不超过80mm，不管是颁奖环节手持传递，还是日常放在办公桌、展示柜中，都不会占用过多空间。螺旋筋的厚度经过多次结构校核，最终确定为3mm，这个厚度既可以保证透明材质的透光质感，不会因为筋条过厚显得笨重，也能满足日常使用的抗冲击要求，从1.2米高度自由跌落到硬质木地板上，不会出现筋条断裂的情况。

　　做三维建模的时候，螺旋曲面的构建采用了引导线扫掠的方式，每一圈螺旋筋的曲率都做了连续性处理，没有曲率突变的位置，后续不管是采用透明亚克力CNC加工，还是采用透明树脂3D打印，抑或是开模做注塑生产，都能顺利脱模，不会出现倒扣结构导致的加工困难。顶部杯口的位置做了1.5mm厚度的环形封边，避免顶部边缘过薄出现崩口问题，封边的内侧做了斜面处理，光线照射的时候能在顶部形成自然的聚光效果，提升整体的精致感。

　　从功能特性上来说，这种镂空螺旋结构相比传统实心奖杯，整体重量降低了40%左右，运输过程中的包装成本和破损风险都能同步降低，同时镂空的间隙可以自然形成空气流通，即使在南方潮湿环境下长期摆放，也不会在材质表面积聚凝露，减少清洁维护的频率。日常清洁的时候，可以直接用软布顺着螺旋筋的方向擦拭，没有难以清理的死角缝隙。

　　在结构验证阶段，专门做了侧向受力的仿真分析，在奖杯中部施加10N的侧向推力时，最大变形量不超过0.2mm，完全满足日常陈列和传递的使用要求，底座和螺旋筋的连接位置最大应力远低于透明材质的许用应力值，长期使用不会出现疲劳断裂的问题。铭牌安装位的尺寸做了通用化设计，可以适配绝大多数常规尺寸的金属铭牌，不需要针对不同赛事的铭牌尺寸单独修改结构，只需要更换铭牌内容就可以适配不同的颁奖场景，提升了结构的通用化程度。
