L298N电机驱动芯片封装结构三维建模

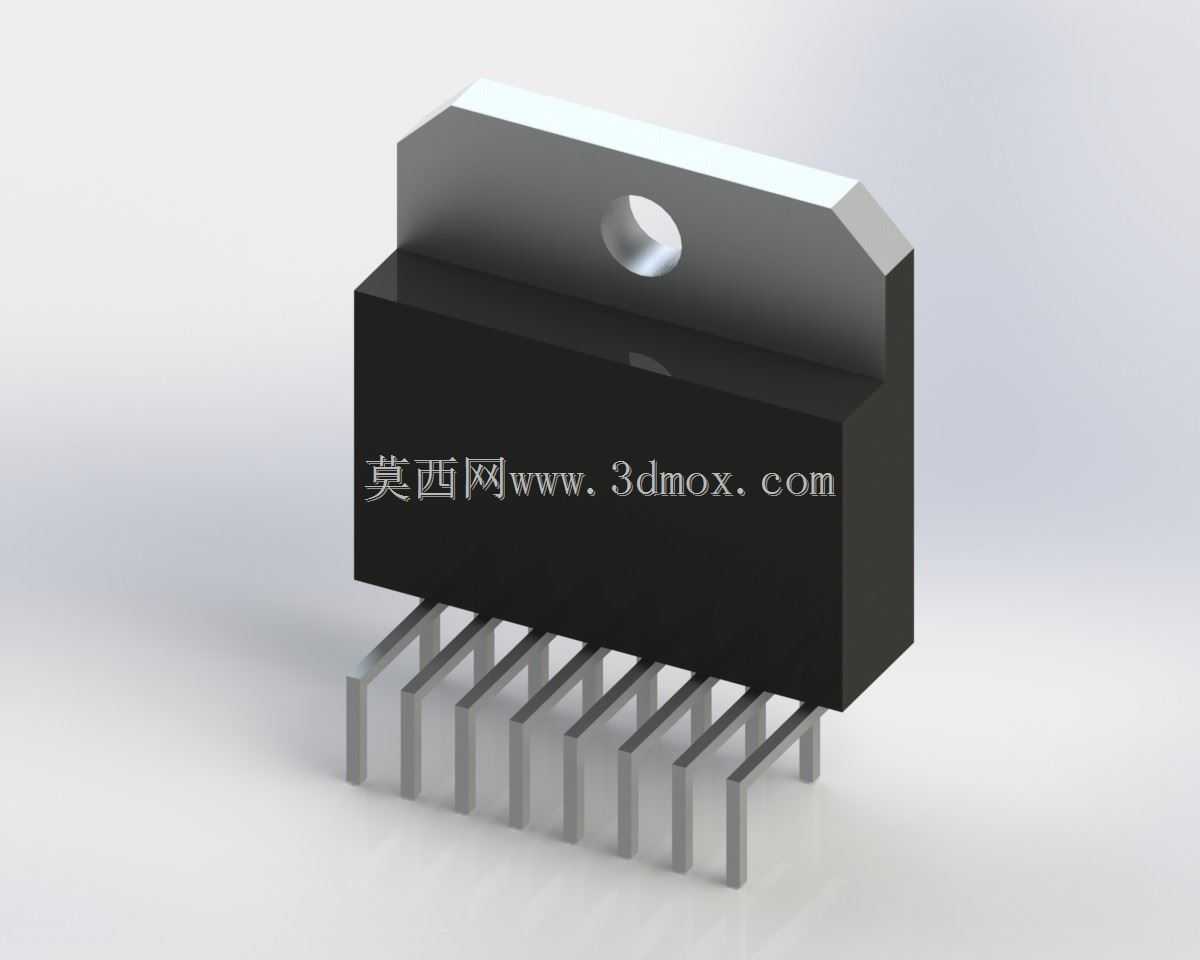

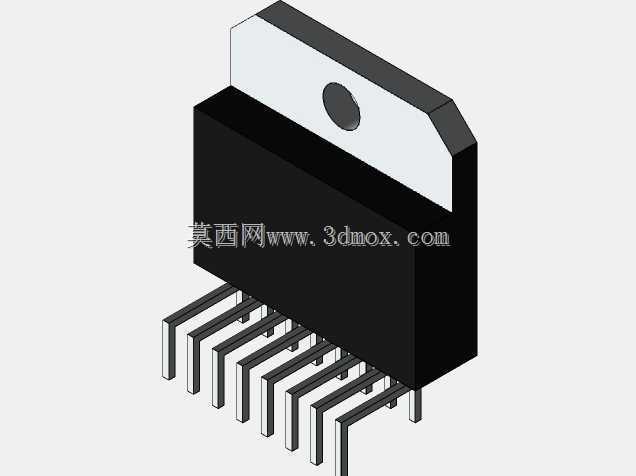

　　在小型自动化控制、智能小车、步进电机驱动、小型直流电机调速等应用场景中，L298N是一款应用极为广泛的双全桥功率驱动器件，能够承受较高的工作电流，驱动感性负载时的稳定性经过了大量工程场景验证。本次建模还原的是其Multiwatt15直插封装的完整结构，包含顶部一体化散热安装片、黑色塑封主体、15根直插式引出引脚，完全匹配实物的安装与结构特征。

　　从实际设备用途来看，该封装的L298N多用于焊接在通用PCB板上，配合外围电路实现两路直流电机的正反转、调速控制，也可驱动单路四相步进电机，在教学实验平台、小型智能移动设备、桌面级自动化执行机构中十分常见。其顶部自带的金属散热片预留了标准安装孔，可额外加装铝制散热鳍片，在长时间大电流输出工况下降低芯片结温，避免过热触发过流保护。

　　建模过程中首先还原了塑封主体的几何特征：主体为规整长方体结构，边缘做了微小的脱模倒角，符合半导体塑封工艺的成型特征，表面为哑光黑色塑封材质质感，无多余装饰结构。顶部的金属散热片与塑封主体为嵌入式结合，散热片两侧做了斜切处理，既符合冲压加工的工艺特性，也能在安装时避让周边PCB上的较高元件，中间的圆形安装孔为标准通孔，孔径匹配M3螺丝规格，安装时可通过螺丝将芯片固定在额外散热片或者设备金属壳体上，实现更好的热传导。

　　引脚部分严格按照Multiwatt15封装的引脚间距建模，每根引脚为矩形截面金属直插结构，引脚伸出塑封主体的长度、相邻引脚的中心距完全符合行业通用封装规范，可直接匹配标准PCB封装库的焊盘位置，建模时还原了引脚根部与塑封体结合处的微小过渡圆角，符合实际器件的注塑包胶结构特征，避免建模时出现直角尖锐结构不符合生产实际的问题。

　　从安装边界来看，该器件在PCB上安装时需要预留足够的空间：塑封主体下方为引脚焊接区域，顶部散热片的安装孔中心与塑封主体的相对位置严格对齐实物尺寸，安装额外散热片时不会与周边的电容、接线端子等元件产生干涉；引脚伸出长度足够穿过1.6mm标准厚度PCB后预留焊接余量，波峰焊或者手工焊接都有足够的操作空间。

　　设计思路上完全围绕实物的工程特征展开，没有添加多余的装饰性结构，所有几何特征都对应实际器件的生产工艺与安装需求：散热片的斜切角对应冲压模具的成型特征，塑封体的倒角对应注塑脱模需求，引脚的截面尺寸与间距完全符合JEDEC封装标准，安装孔的位置与尺寸匹配通用紧固件规格。对于结构设计人员来说，该模型可直接用于控制板的结构堆叠校验，确认芯片安装后与外壳、周边元件的安全距离，也可用于教学演示中直观展示功率驱动芯片的封装结构；对于PCB设计人员，可借助该模型核对封装尺寸，避免出现封装建库错误导致的焊接问题；对于设备选型人员，可直观评估该封装器件在自身设备中的安装空间占用，提前规划散热结构的布置方案。

　　在实际工程应用中，该封装的L298N因为自带散热安装片，相比贴片封装的同型号芯片更适合大电流持续工作的场景，建模时特意还原了金属散热片与塑封主体的高度差，方便设计人员评估散热片加装后的整体高度，避免出现设备外壳合盖时与散热片干涉的问题。引脚的排布顺序也完全匹配实物定义，在做结构装配动画或者原理演示时可对应引脚功能做接线示意，提升演示的准确性。整个模型的几何特征没有做过度简化，所有影响安装、散热、装配的结构都做了1:1还原，同时控制了模型的曲面数量，在装配体中调用时不会占用过多系统资源，适合在大型设备的总装模型中作为电子元器件子件使用。
